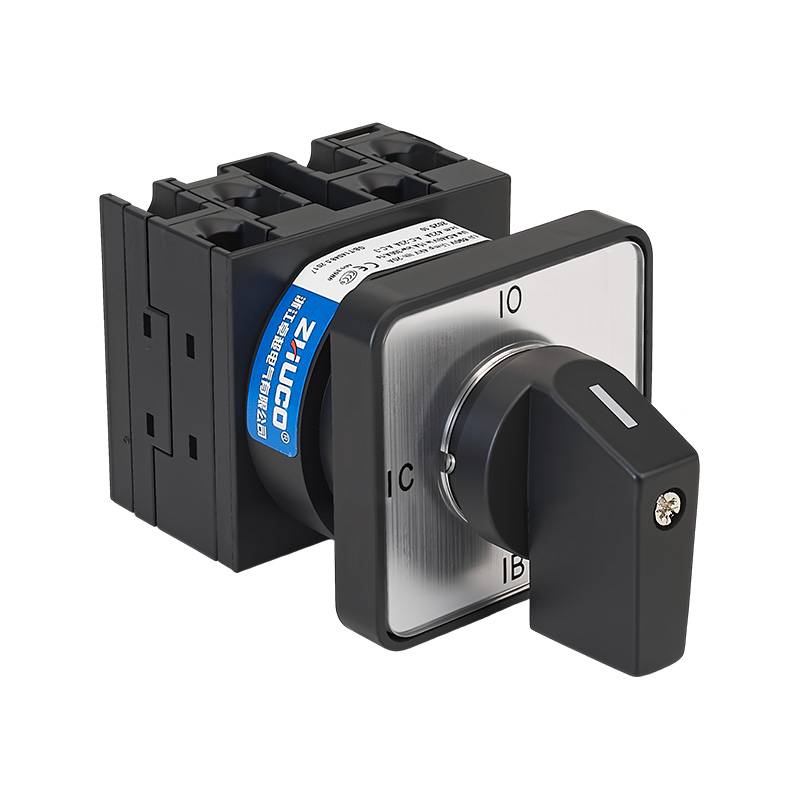

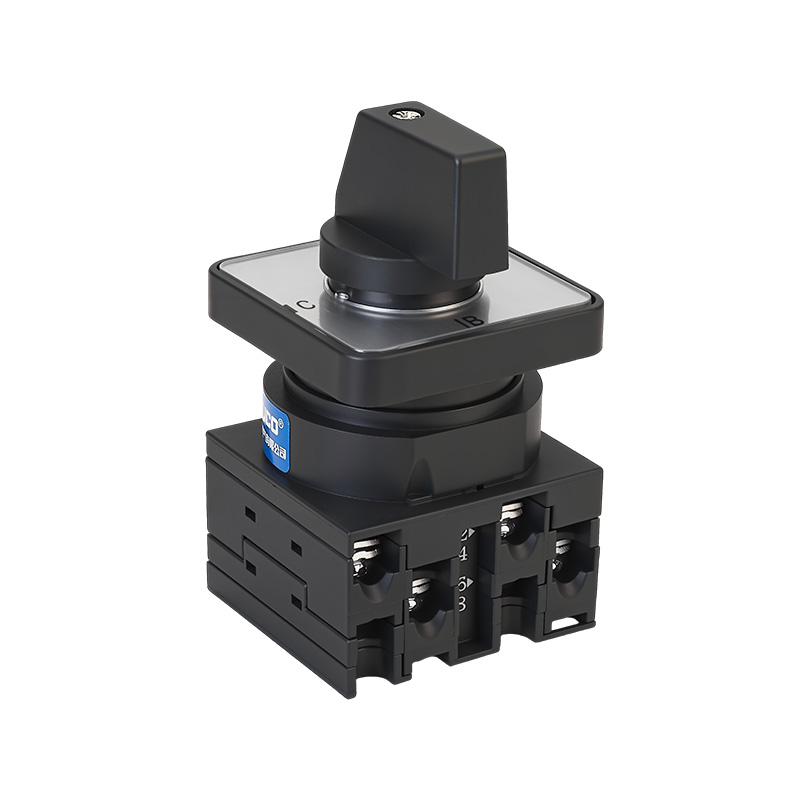

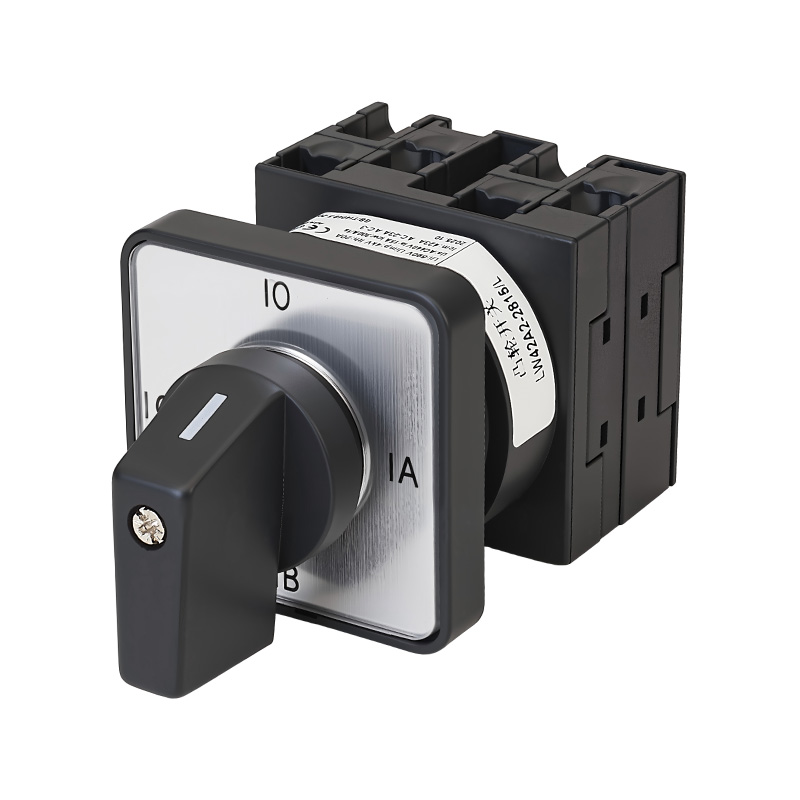

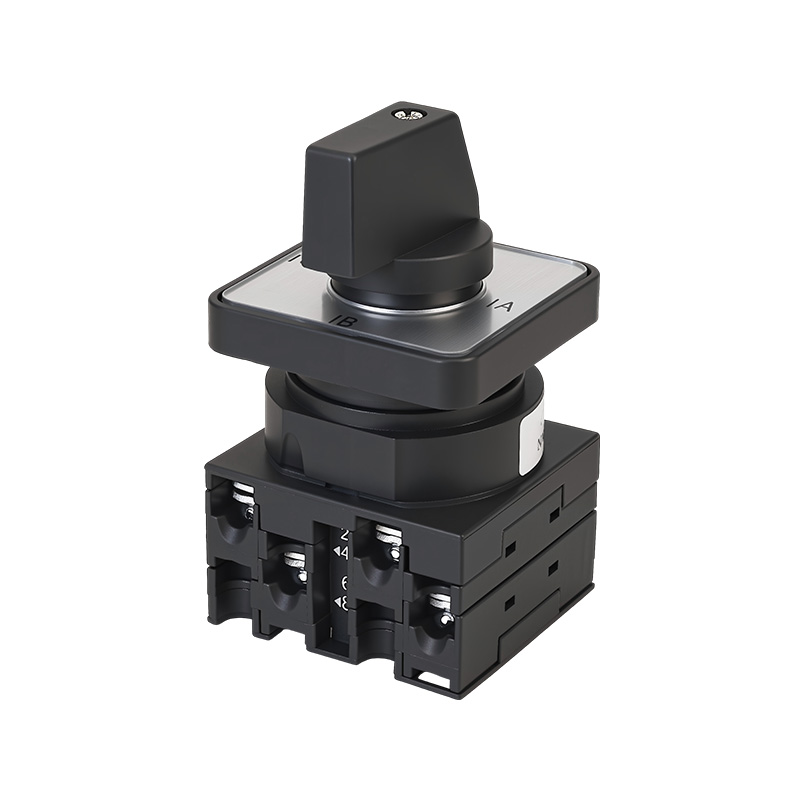

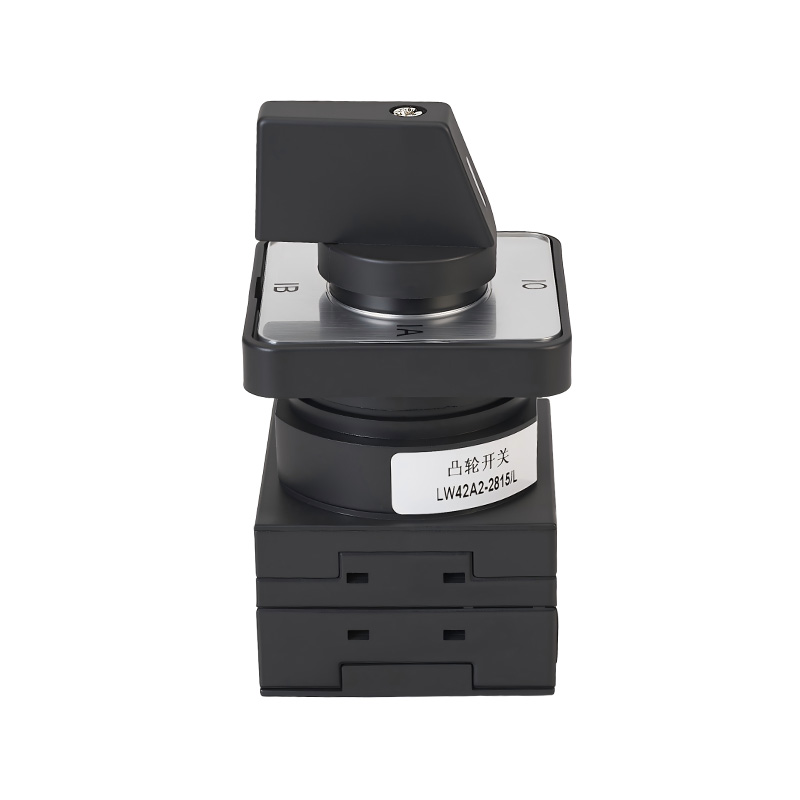

El LW42A2-2815/LF406 es un interruptor de cambio de medición de corriente diseñado para sistemas trifásicos de tres cables que utilizan dos transformadores de corriente, a menudo denominado "interruptor de cambio de fase de amperímetro" Su función principal es medir la corriente en las tres fases (fase A, fase B y fase C) utilizando un solo interruptor y un amperímetro, proporcionando una posición cero (OFF) para el aislamiento de seguridad. El producto cuenta con un mango negro y marcas de función claras, lo que permite cambiar de forma segura y cómoda entre fases de medición mediante rotación. Es una solución económica y eficiente para medir tres fases con un solo medidor.
1. Parámetros técnicos principales
Parámetros eléctricos:
Voltaje de aislamiento nominal (Ui): 690 V
Voltaje de funcionamiento nominal (Ue): 440 V
CA: ≤ 690 V, 50 Hz-60 Hz
Corriente nominal de contacto del interruptor: 20 A (para conmutar el circuito de señal de corriente secundaria del transformador de corriente)
Transformadores de corriente compatibles: Adecuado para sistemas de cableado con dos transformadores de corriente (por ejemplo, conectados a las fases A y C).
Funciones de configuración y medición de contactos (según el diagrama de cableado, "X" indica ON): Posiciones y funciones: Hay 4 posiciones, seleccionadas girando el mango.
Posición "0" (OFF): Todos los contactos están abiertos, el amperímetro está completamente desconectado del circuito de medición y el sistema está en estado seguro.
Posición "IA": Conecte el amperímetro al circuito secundario del transformador de corriente de fase A para medir la corriente de fase A.
Posición "IB": Conectar el amperímetro al circuito de corriente de fase B (calculado a partir de la corriente combinada de los dos transformadores de corriente).
Posición “IC”: Conecte el amperímetro al circuito secundario del transformador de corriente de fase C para medir la corriente de fase C.
Diseño de seguridad: Internamente, se emplea un diseño de protección previa a la apertura o contra cortocircuitos para garantizar que el lado secundario del transformador de corriente (CT) no se abra durante la conmutación, evitando un alto voltaje peligroso.
Mecánica, vida útil y estructura:
Vida útil mecánica: ≥ 300.000 ciclos (frecuencia de operación ≤ 120 ciclos/hora)
Vida útil eléctrica: ≥ 50.000 ciclos (frecuencia ≤ 120 ciclos/hora)

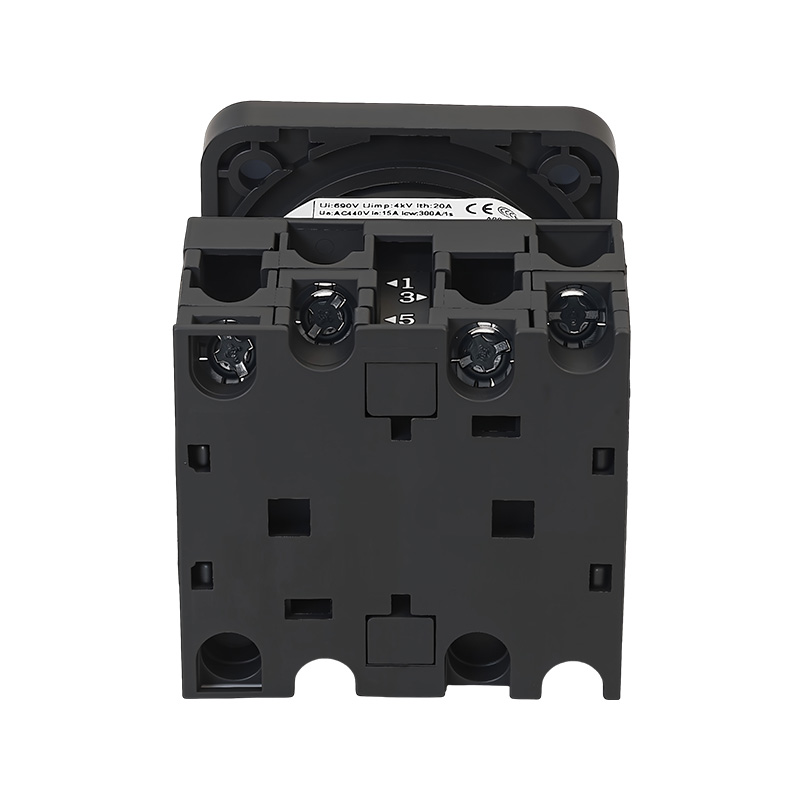

Capacidad de cableado: especificación de tornillo terminal M3.5, adecuado para un área de sección transversal del conductor de 1,0 a 2,5 mm².

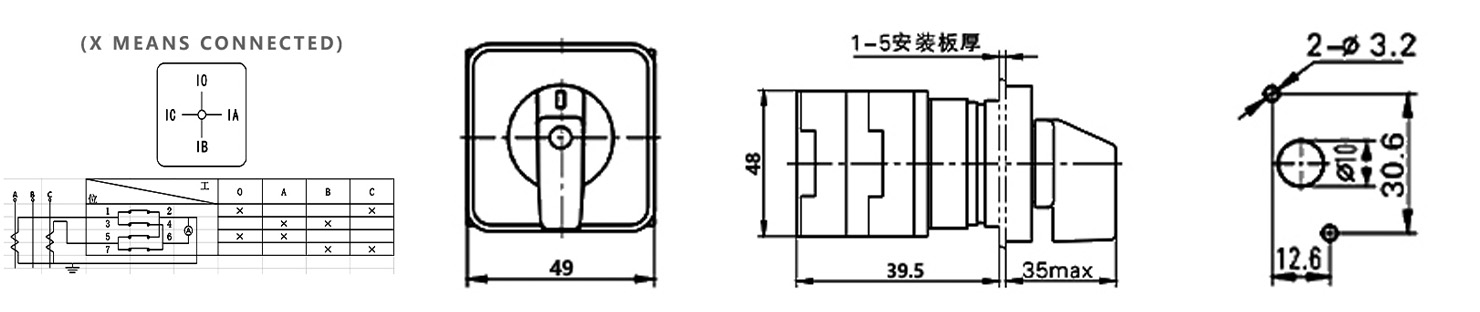

Dimensiones clave de instalación (según la imagen)
Materiales y certificaciones: Carcasa ignífuga, resistente a altas temperaturas y respetuosa con el medio ambiente con un excelente rendimiento aislante.
Los componentes internos de cobre espesado y los contactos de aleación de plata garantizan una baja resistencia de contacto, buena conductividad, resistencia a la oxidación y una larga vida útil.
El producto está marcado con las marcas CCC y CE, ambas conformes a las normas pertinentes.
2. Escenarios de aplicación
Este interruptor es un accesorio estándar para el monitoreo de corriente en sistemas de distribución de energía trifásicos de tres cables, diseñado específicamente para aplicaciones que requieren un monitoreo rentable y seguro de las corrientes de fase.
Aplicaciones principales: Monitoreo de corriente de sistemas trifásicos de tres hilos
Gabinete de distribución/caja de alimentación de bajo voltaje: instalado en el panel del gabinete, utilizado junto con dos transformadores de corriente (generalmente conectados a las fases A y C) y un amperímetro. El personal de mantenimiento puede verificar fácilmente los valores actuales de las fases A, B (calculadas) y C girando un interruptor para determinar si la carga trifásica está desequilibrada, sobrecargada o le falta una fase.
Centro de control de motores (MCC): se utiliza para monitorear la corriente de funcionamiento de motores grandes, bombas, ventiladores y otros equipos trifásicos, eliminando la necesidad de amperímetros independientes para cada fase.
Juegos de generadores, gabinetes de salida UPS: monitoree la corriente de cada fase en el extremo de salida para garantizar el equilibrio y la seguridad del suministro de energía.
Características aplicables del sistema: Particularmente adecuado para sistemas de suministro de energía trifásicos de tres hilos sin línea neutra (línea N) (como el suministro de energía de un motor trifásico).
El esquema de dos TC ahorra el costo y el espacio de instalación de un solo TC al tiempo que garantiza funciones de medición básicas.
