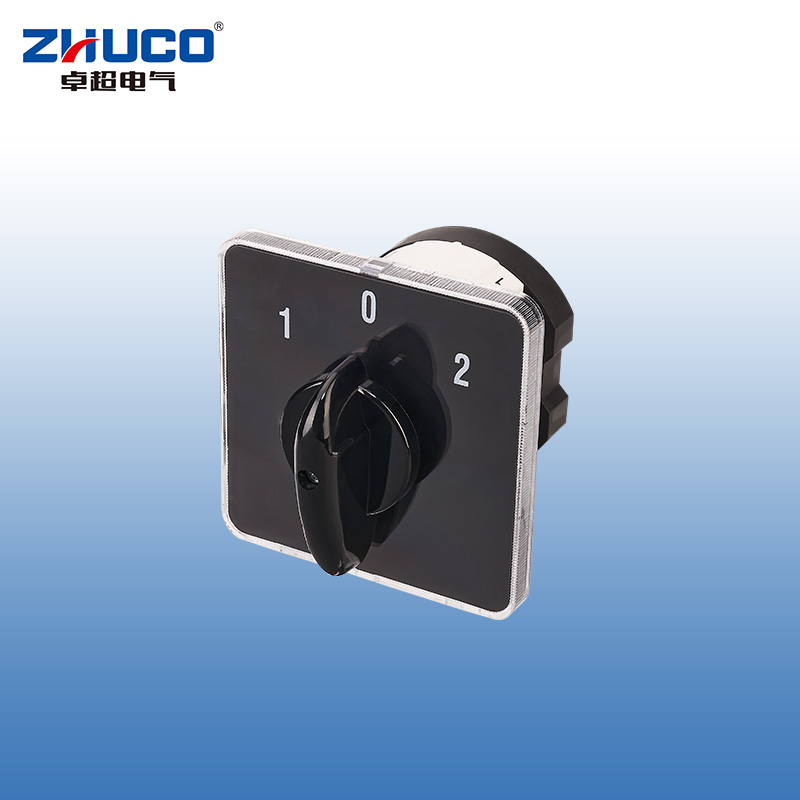

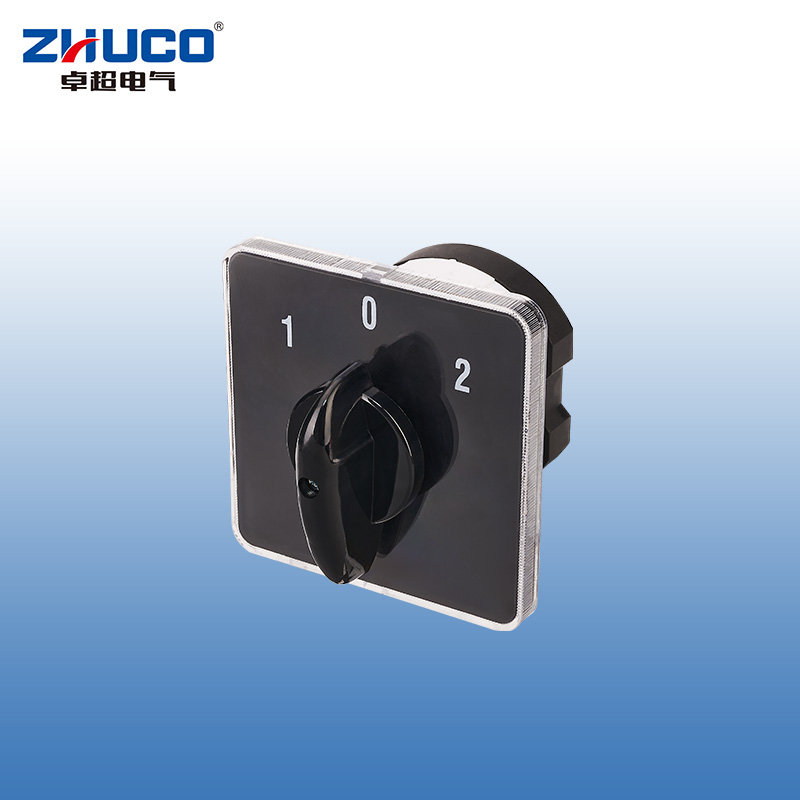

El SZL9-20/D0083.1 tiene una corriente nominal de 20 A y presenta un diseño unipolar de tres posiciones.  Una entrada de energía se divide en dos salidas de energía, lo que permite cambiar entre dos dispositivos.  La posición 1 conecta el primer conjunto de terminales L, la posición 2 conecta el segundo conjunto de terminales L y la posición media O desconecta ambos. Es adecuado para circuitos eléctricos de CA de 50 Hz ~ 60 Hz con un voltaje de funcionamiento nominal de ≤440 V y un voltaje de aislamiento nominal de 690 V. El interruptor tiene una estructura compacta, un funcionamiento claro y una disposición de posición razonable. Su diseño de contacto enfatiza la estabilidad conductiva. El producto es adecuado para sistemas generales de control eléctrico, satisfaciendo las necesidades diarias de operación del equipo.  Ofrece opciones de instalación flexibles y se puede utilizar en cajas de distribución y gabinetes de control.
Utiliza materiales ignífugos, resistentes a altas temperaturas y respetuosos con el medio ambiente con buenas propiedades aislantes.
Los componentes de cobre espesado y los contactos de aleación de plata proporcionan excelente conductividad, resistencia a la oxidación, seguridad y durabilidad.

Vida mecánica: 0,3 x 10⁶ ciclos, frecuencia de funcionamiento 120 ciclos/hora.
Vida eléctrica: 0,6 x 10⁶ ciclos, frecuencia de funcionamiento 120 ciclos/hora.

El SZD11-40/30001U es un interruptor de desconexión de carga manual diseñado específicamente para circuitos de potencia trifásicos (3P), con una corriente nominal de 40 A. Este producto montado en panel integra una función de candado de seguridad, proporcionando una solución confiable de operación manual y bloqueo mecánico para aislamiento de energía, conmutación de carga y seguridad de mantenimiento de equipos eléctricos. Su diseño cumple con los estándares de seguridad pertinentes y es adecuado para aplicaciones que requieren puntos de desconexión claramente definidos y control de acceso operativo.

Corriente nominal de funcionamiento: 40 A
Tensión nominal de funcionamiento: CA 440 V, 50 Hz-60 Hz
Número de polos: 3P (trifásico)
Normas de cumplimiento: GB/T 14048.3, IEC 60947-3
Función de encendido/apagado: Operación de dos posiciones (ON/OFF).

Posición ON: Todos los contactos principales trifásicos (T1-L1, T2-L2, T3-L3) están conectados de forma fiable.

Posición OFF: Todos los contactos principales están completamente desconectados, lo que proporciona un punto de aislamiento eléctrico visible que cumple con los requisitos de distancia de seguridad.

Bloqueo de seguridad: Se proporciona un orificio para candado (el casillero se vende por separado) en la posición APAGADO para bloqueo mecánico para evitar operaciones no autorizadas o accidentales.

Método de instalación: Montaje en panel, fácil de instalar y operar en gabinetes de control, puertas de cajas de distribución o superficies de equipos.

Características de rendimiento: Ofrece una mayor distancia de aislamiento y una capacidad de desconexión más rápida que productos similares, mejorando la seguridad operativa y la confiabilidad eléctrica.

Capacidad de cableado: especificación de tornillo terminal M4, adecuado para un área de sección transversal del conductor de 6,0 ~ 10 mm², par de apriete recomendado de 1,2 N·m.

Ciclo de trabajo nominal: ciclo de trabajo de 8 horas/trabajo periódico intermitente, frecuencia de funcionamiento: ≤ 30 veces/hora.

Vida eléctrica: AC-23 (carga resistiva, distribución) categoría de servicio: ≥ 10.000 ciclos. Categoría de servicio AC-3 (carga del motor de jaula): ≥ 6000 ciclos.

Condiciones de funcionamiento:
Temperatura ambiente: -25°C a 40°C (temperatura promedio ≤ 35°C durante 24 horas). Altitud: ≤ 2000 m.

Humedad relativa: No superior al 50% a 40°C; hasta el 90% a temperaturas más bajas (p. ej., 20°C) (se deben tomar medidas de protección para evitar la condensación).

Este interruptor está diseñado específicamente para circuitos eléctricos industriales y comerciales que requieren conmutación manual y aislamiento de seguridad de cargas trifásicas, y está instalado en un panel operativo.

Interruptor de alimentación principal y punto de aislamiento de mantenimiento: sirve como interruptor de aislamiento de alimentación principal para equipos trifásicos, como equipos de ventilación, unidades de aire acondicionado, bombas de agua y compresores con una corriente nominal que no exceda los 40 A. Su función bloqueable proporciona un aislamiento eléctrico seguro y un punto de bloqueo para el mantenimiento del equipo.

Interruptor de operación manual para gabinetes de control: instalado en el panel operativo de gabinetes de control industrial y cajas de distribución, sirve como interruptor de control manual local para cargas como ventiladores, motores y equipos de calefacción, facilitando operaciones de arranque y apagado directas y seguras por parte de los operadores.

Aislamiento de circuitos de distribución de seguridad: se utiliza como interruptor de aislamiento manual en circuitos derivados de distribución que requieren un punto de desconexión física claramente definido para un aislamiento seguro durante la conmutación y el mantenimiento de la carga.

Control directo de motores de pequeña capacidad: circuitos de control que se pueden utilizar directamente para motores asíncronos trifásicos de pequeña capacidad que no se arrancan ni se detienen con frecuencia (categoría de carga AC-3).

El SZD11-25/400010 es un seccionador de carga manual trifásico de cuatro hilos (3P N) con una corriente nominal de 25 A. Está montado sobre paneles y tiene una carcasa de color gris negruzco. Su función principal es proporcionar una conexión y aislamiento seguros y confiables para sistemas de CA trifásicos de cuatro cables (incluida la línea neutra), y está equipado con un mecanismo de candado en la posición APAGADO para evitar operaciones accidentales y cumplir con los procedimientos operativos de seguridad.

Parámetros y características principales:

Valores nominales: Corriente de funcionamiento nominal 25A, voltaje de funcionamiento nominal CA 440V, 50Hz-60Hz.

Normas compatibles: GB/T 14048.3, IEC 60947-3.

Número de polos y funciones: 4 polos (3P N). Operación del mango: dos posiciones (ENCENDIDO/APAGADO):

Posición ON: Todos los contactos principales trifásicos (T1-L1, T2-L2, T3-L3) y el polo neutro (N) están conectados.

Posición OFF: Todos los polos (3P N) están completamente desconectados, lo que proporciona un aislamiento eléctrico completo. En esta posición se puede añadir un candado (se vende por separado) para bloqueo mecánico.

Construcción e Instalación: Panel montado con manija de panel gris-negro. Cuenta con una gran distancia de aislamiento y un diseño de rotura rápida para mejorar la seguridad operativa y la confiabilidad.

Cableado y vida útil:

Cableado: tornillos M3.5, diámetro del alambre 2,5 – 6,0 mm², par de apriete 0,8 N·m.

Frecuencia de funcionamiento: ciclo de trabajo de 8 horas/ciclo de trabajo intermitente, frecuencia de funcionamiento 30 veces/hora.

Vida eléctrica: ≥ 10.000 ciclos en la categoría AC-23; ≥ 6.000 ciclos en la categoría AC-3; contactos auxiliares ≥ 2.000 ciclos.

Condiciones de funcionamiento: Temperatura ambiente -25°C a 40°C, altitud ≤ 2000m.

Escenarios de aplicación

Este interruptor es adecuado para aplicaciones que requieren conmutación, aislamiento y bloqueo seguros de cargas trifásicas de cuatro cables de potencia pequeña a mediana, y es un componente clave que garantiza el mantenimiento seguro del equipo.

Interruptor de alimentación principal para equipos pequeños y medianos: como interruptor de aislamiento de alimentación principal para equipos trifásicos de cuatro cables, como acondicionadores de aire comerciales, equipos de ventilación, bombas de agua y pequeños equipos de procesamiento con una corriente nominal que no exceda los 25 A, su desconexión de cuatro polos garantiza un aislamiento completo entre las líneas de fase y neutra.

Punto de aislamiento de seguridad en cajas de distribución: en cajas de distribución en ubicaciones comerciales, laboratorios y pequeñas fábricas, sirve como un interruptor de aislamiento de circuito derivado que requiere un aislamiento eléctrico completo, particularmente adecuado para sistemas TN-S o TN-CS donde la línea neutra debe desconectarse para un mantenimiento seguro.

Aplicaciones de bloqueo de seguridad (LOTO): La función de candado en la posición OFF lo hace ideal para implementar procedimientos de seguridad de bloqueo y etiquetado, brindando protección confiable para el personal de mantenimiento y adecuado para instalaciones que requieren gestión de cumplimiento.

Control directo y operación local: se puede utilizar para el control directo de motores trifásicos de pequeña capacidad (cargas AC-3) que no se operan con frecuencia y se puede instalar en un panel de control para una operación local segura y sencilla.

El LW12-16/TM704.4 es un interruptor de cambio escalonado de cuatro circuitos diseñado específicamente para bancos de condensadores de compensación de potencia reactiva de bajo voltaje. Su función principal es la de unidad de espera y ajuste manual para un controlador automático del factor de potencia. Al girar el mango, se pueden conectar o desconectar manualmente hasta cuatro ramas de condensadores paralelas en los pasos (0→1→2→3→4), logrando así un ajuste preciso y confiable de la potencia reactiva del sistema. El panel de interruptores cuenta con una clara selección del modo "parada automática manual" e indicadores de escala digitales, lo que hace que la operación sea intuitiva y el estado fácilmente evidente.

2. Principales parámetros y características técnicas

Voltaje de aislamiento nominal: 690 V

Voltaje de funcionamiento nominal: CA ≤ 500 V 50 Hz-60 Hz; CC ≤ 220 V

Corriente de calentamiento de aire libre convencional (Ith): 16A

Capacidad de control nominal: CA-15: 240 V·A; CC-13: 24 W

Control del motor: Puede controlar directamente motores de inducción de jaula de ardilla de CA trifásicos (AC-3) de 5,5 kW o menos.

Configuración de contactos y lógica operativa (basada en diagrama de cableado)

Estructura: Grupo de contactos de cuatro secciones (cuatro capas), que logra una lógica de pasos de cinco niveles a través de un conjunto de leva dedicado.

Parámetros mecánicos y de vida útil

Vida mecánica: ≥ 30.000 ciclos (frecuencia de operación ≤ 120 ciclos/hora)

Vida eléctrica:

AC-15 (Control de electroimanes, etc.): ≥ 10.000 ciclos (300 ciclos/hora)

DC-13 (Control de cargas electromagnéticas de CC): ≥ 10.000 ciclos (300 ciclos/hora)

AC-3 (Control de motores trifásicos): ≥ 10.000 ciclos (120 ciclos/hora)

AC-4 (Pulgadas, frenado en reversa): ≥ 1000 ciclos (120 ciclos/hora)

Cableado e instalación

Terminales: Especificación de tornillo M4, rango de cables de conexión 1,0 - 2,5 mm², par de apriete 1,2 N·m.

Aspecto y embalaje: Peso unitario aproximado 0,253 kg; embalaje estándar 100 unidades/caja.

Materiales y seguridad
Utiliza una carcasa ignífuga, resistente a altas temperaturas, respetuosa con el medio ambiente y con un excelente rendimiento de aislamiento.

Internamente, utiliza conductores de cobre engrosados y contactos de aleación de plata, proporcionando excelente conductividad, resistencia a la oxidación y durabilidad.

3. Escenarios de aplicación
Este interruptor es un componente clave operado manualmente en la etapa de compensación de potencia reactiva de los sistemas de distribución de energía de bajo voltaje, utilizado principalmente en los siguientes escenarios:

Aplicación principal: Banco de condensadores de compensación de potencia reactiva de bajo voltaje

Ajuste en espera: cuando el controlador automático del factor de potencia (PPC) no funciona correctamente, está en mantenimiento o se está depurando, cambiar al modo "manual" permite la conmutación escalonada de los bancos de capacitores, manteniendo el factor de potencia del sistema, garantizando la calidad de la energía y evitando penalizaciones por ajuste del factor de potencia.

Compensación fija: En situaciones donde la carga es estable y no se requieren ajustes automáticos frecuentes, se puede configurar directamente a un nivel de compensación manual fijo.

Mantenimiento y depuración: proporciona al personal eléctrico instrucciones claras de conmutación de capacitores y una interfaz operativa, lo que facilita la depuración, resolución de problemas y mantenimiento del sistema.

El LW12-16/TM707.7 es un interruptor de cambio escalonado de diez circuitos diseñado para sistemas de compensación de potencia reactiva de bajo voltaje. Como unidad de control manual central del banco de condensadores, permite un ajuste manual preciso del factor de potencia del sistema girando un mango en diez pasos (0 a 10) cuando falla el dispositivo de compensación automática o se requiere una intervención precisa. El producto presenta una combinación de colores rojo y blanco, y el panel integra la selección del modo "parada automática manual" y una escala digital clara de 0 a 10, lo que hace que la operación sea intuitiva y proporciona indicaciones de estado claras.

1. Principales parámetros y características técnicas

Parámetros eléctricos

Voltaje de aislamiento nominal: 690 V

Voltaje de funcionamiento nominal: CA ≤ 500 V 50 Hz-60 Hz; CC ≤ 220 V

Corriente de calentamiento de aire libre convencional (Ith): 16A

Capacidad de control nominal: CA-15: 240 V·A; CC-13: 24 W

Capacidad de control del motor: Puede controlar directamente motores de inducción trifásicos de CA en jaula de ardilla de 5,5 kW o menos (categoría de aplicación AC-3).

Configuración de contacto y lógica operativa (basada en la tabla de cableado TM707.7) Estructura: emplea una combinación de contactos de múltiples secciones (capas), logrando una conmutación precisa de once posiciones (posición 0 10 posiciones activas) a través de un mecanismo de leva de precisión.

Posiciones y funciones:

Posición "Automática" (más a la izquierda): el interruptor sale del circuito de control manual; el sistema es administrado por un controlador de factor de potencia automático (PPC) externo.

Posición "Stop" (Medio 0°): Todos los contactos están abiertos (activo en dirección 0), lo que proporciona un aislamiento eléctrico completo.

Posición de ajuste "manual" (en el sentido de las agujas del reloj 30° a 300°): gire la perilla negra; el puntero se mueve a lo largo del dial de "1" a "10". Según el diagrama de cableado (X representa "encendido"), cada paso agrega un nuevo conjunto de circuitos de contacto correspondientes, conectando así secuencialmente un capacitor, hasta que se conecten los diez circuitos.

Ejemplo de interpretación del diagrama de cableado: en la posición "Manual 1" (sentido horario 30°), el grupo de contactos 1 está conectado; en la posición "Manual 2" (sentido horario 60°), los grupos de contactos 1 y 2 están conectados; y así sucesivamente, logrando una conexión acumulativa paso a paso.

Parámetros mecánicos, de vida útil y de instalación

Vida útil mecánica: ≥ 30.000 ciclos (frecuencia de funcionamiento ≤ 120 ciclos/hora)
Vida útil eléctrica:

AC-15: ≥ 10.000 ciclos (300 ciclos/hora)

DC-13: ≥ 10.000 ciclos (300 ciclos/hora)

AC-3: ≥ 10.000 ciclos (120 ciclos/hora)

AC-4: ≥ 1.000 ciclos (120 ciclos/hora)

Especificaciones del cableado: Tornillo M4, cable 1,0-2,5 mm², par de apriete 1,2 N·m.

Dimensiones de instalación: Espaciado de los orificios de montaje 45 mm × 45 mm; espesor del panel aplicable 1-5 mm.

Parámetros físicos: Peso unitario de aproximadamente 0,355 kg.

Materiales y procesos: Carcasa ignífuga, resistente a altas temperaturas y respetuosa con el medio ambiente con un rendimiento de aislamiento fiable.

Internamente, los componentes de cobre espesados y los contactos de aleación de plata garantizan baja resistencia de contacto, alta conductividad, fuerte resistencia a la oxidación y una larga vida útil.

2. Escenarios de aplicación
Este interruptor está diseñado específicamente para aplicaciones que requieren compensación de potencia reactiva de alta capacidad y múltiples etapas. Sirve como una importante unidad de respaldo y ajuste manual en sistemas de compensación automática.

Aplicación principal: Bancos de condensadores de compensación de potencia reactiva de bajo voltaje de tamaño grande y mediano

El LW12-16/Z4.5858.3 es un interruptor de transferencia de control de tipo reinicio diseñado específicamente para las operaciones de apertura y cierre de equipos primarios, como disyuntores de alto voltaje e interruptores de carga en sistemas de transmisión y distribución de energía. Su función principal es cambiar de forma segura entre ubicaciones de control "locales" y "remotas", ejecutando los comandos "abrir" y "cerrar" respectivamente. El interruptor presenta un diseño de reinicio automático a la posición intermedia de "control remoto" (la manija se reinicia automáticamente después de la operación local), lo que garantiza que el control regrese automáticamente al sistema remoto después de completar las operaciones de emergencia locales, evitando la retención accidental en modo local, mejorando así en gran medida la seguridad operativa y la estandarización de la gestión del sistema. Su combinación de colores rojo y blanco y las marcas claras del panel facilitan una rápida identificación y operación en entornos como salas de distribución de energía.

1. Principales parámetros técnicos y características funcionales

Parámetros eléctricos

Voltaje de aislamiento nominal: 690 V

Voltaje de funcionamiento nominal: CA ≤ 500 V 50 Hz-60 Hz; CC ≤ 220 V

Corriente de calentamiento de aire libre convencional (Ith): 16A

Capacidad de control: Adecuado para circuitos de control e indicaciones de señales; puede controlar directamente motores asíncronos trifásicos de 5,5 kW o menos.

Funciones operativas y lógica de contacto (basadas en tabla de cableado)

Acción de posición y contacto (X indica ON):

Modo operativo: seleccione el modo "Local" o "Remoto" a través de la perilla negra en el panel; ejecute los comandos "Abrir" o "Cerrar" a través del controlador operativo negro en el costado.

Control remoto: Mango en posición media. En esta posición, el estado del contacto del interruptor depende de la señal remota; la manija local no funciona directamente.

Parámetros mecánicos, de vida útil y estructurales

Vida útil mecánica: ≥ 30.000 ciclos

Vida útil eléctrica:

AC-15 (Controla cargas electromagnéticas): ≥ 10.000 ciclos

DC-13 (Controla cargas electromagnéticas de CC): ≥ 10.000 ciclos

AC-3 (Controla motores): ≥ 10.000 ciclos

AC-4 (Pulgadas, Frenado inverso): ≥ 1000 ciclos

Capacidad de cableado: tornillos de cableado M4, cables de 1,0-2,5 mm², par de apriete de 1,2 N·m.

Materiales y proceso de fabricación: Carcasa ignífuga y resistente a altas temperaturas, piezas de cobre engrosadas, contactos de aleación de plata, lo que garantiza seguridad y durabilidad.

Parámetros físicos: Peso único aproximadamente 0,25 kg.

2. Escenarios de aplicación
Este interruptor es un componente clave en los sistemas de energía para cambiar de forma segura entre permisos de control local y remoto, diseñado específicamente para aplicaciones que requieren procedimientos operativos estrictos y prevención de mal funcionamiento.

Aplicaciones principales: Circuitos de control de cuadros de distribución de alto y bajo voltaje
Control de disyuntor/interruptor de carga: instalado en el panel de la puerta de cuadros de distribución de alto voltaje, unidades principales anulares y gabinetes de distribución de bajo voltaje, sirviendo como una interfaz autorizada para operación/mantenimiento local. El personal de mantenimiento o reparación debe cambiar la perilla a la posición "Local" para realizar operaciones de apertura y cierre. El reinicio automático se realiza después de la operación para evitar olvidar abandonar el modo local.

Gestión de acceso de control: en funcionamiento normal, se coloca en la posición "Control remoto" para control automático mediante SCADA, DCS o dispositivos de protección de relés. Durante la puesta en servicio, el mantenimiento o las operaciones de emergencia en el sitio, cambia a la posición "Local" para una intervención manual segura y confiable.

Casos de uso típicos
Subestaciones y Estaciones de Distribución: Se utilizan para paneles de control de transformadores, gabinetes de línea entrante y saliente, gabinetes de amarre de bus, etc.

Salas de distribución de energía para empresas industriales y mineras: sirven como punto de control manual de respaldo para equipos críticos de distribución de energía, como motores grandes y dispositivos de compensación de capacitores.

Sistemas de automatización de energía: sirve como interfaz manual de respaldo y punto de aislamiento de mantenimiento para el control de la automatización, lo que garantiza una operación segura incluso en caso de falla del sistema de automatización.
