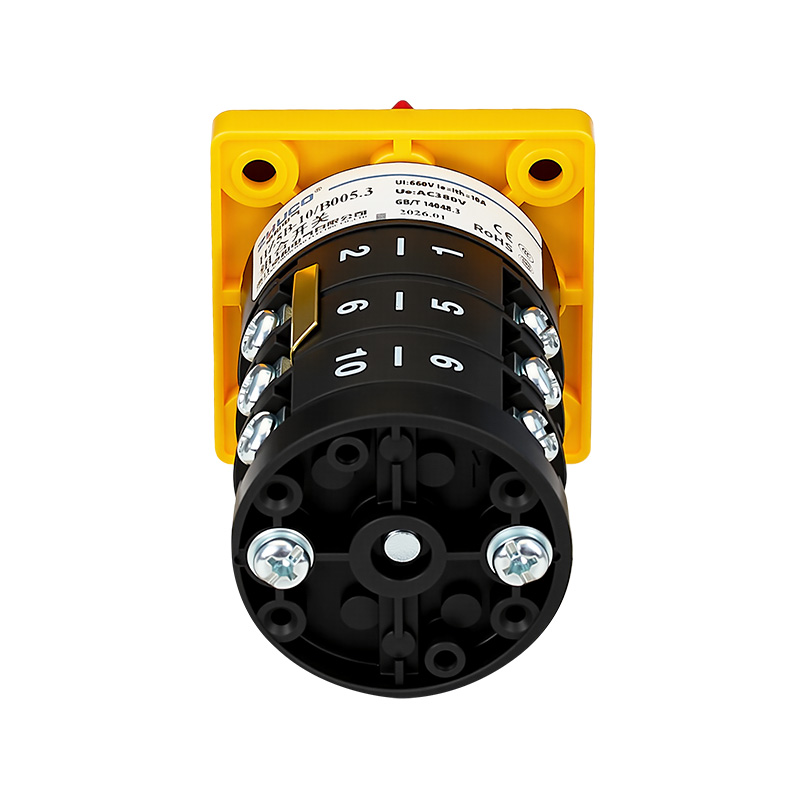

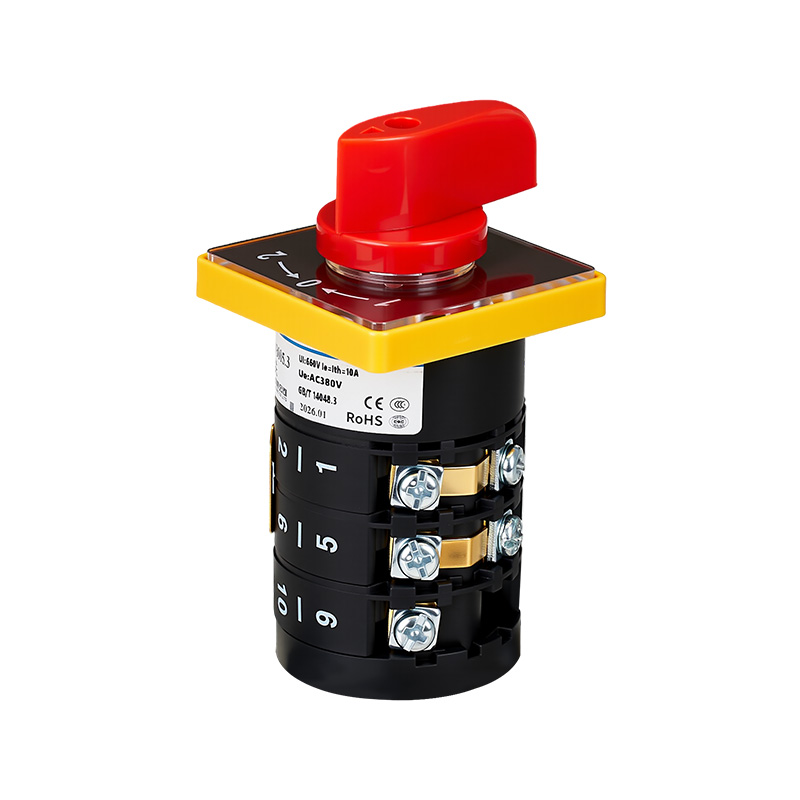

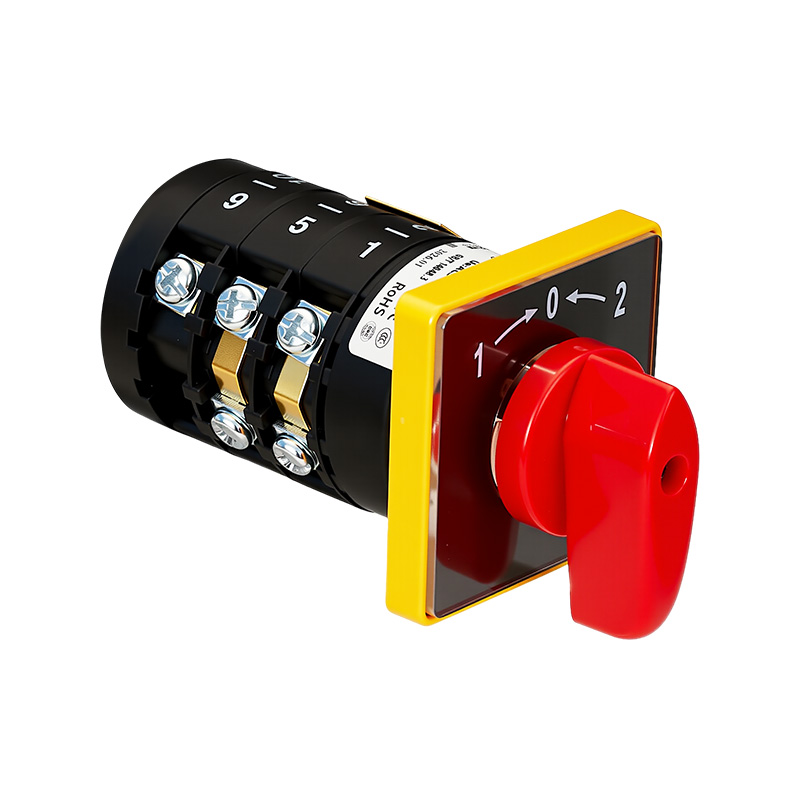

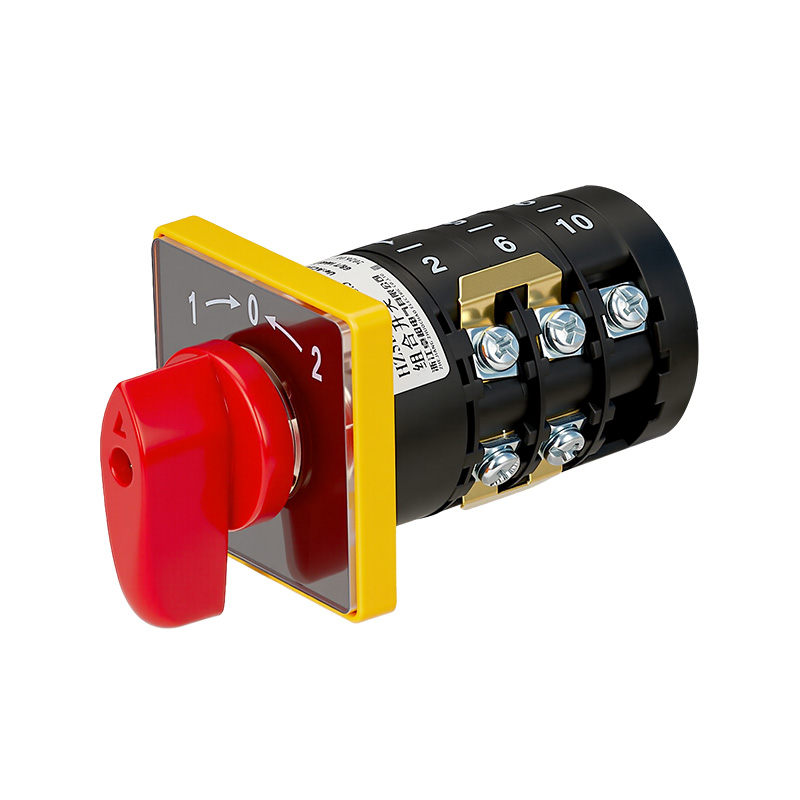

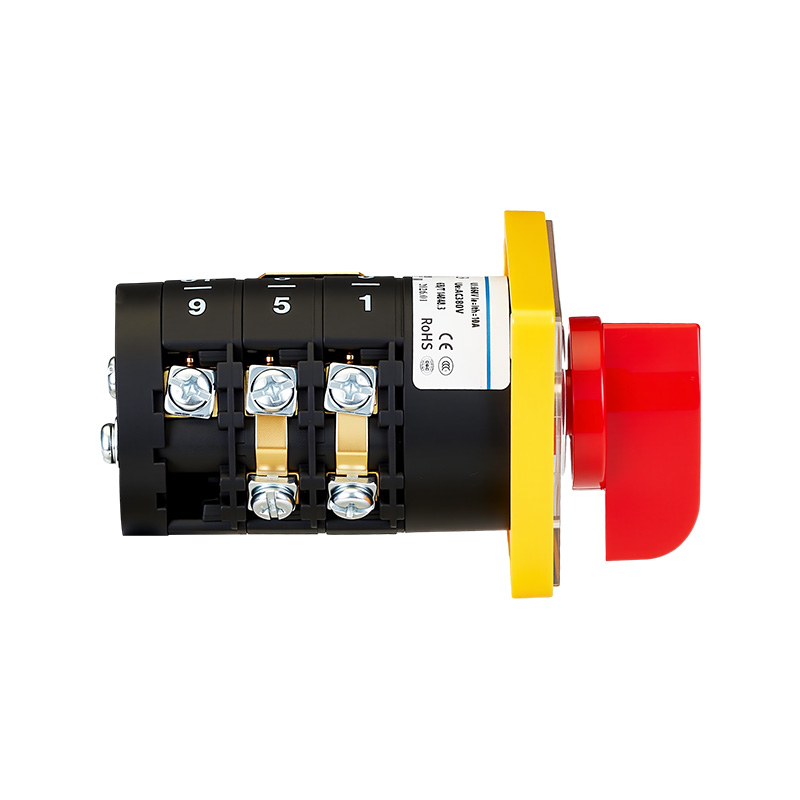

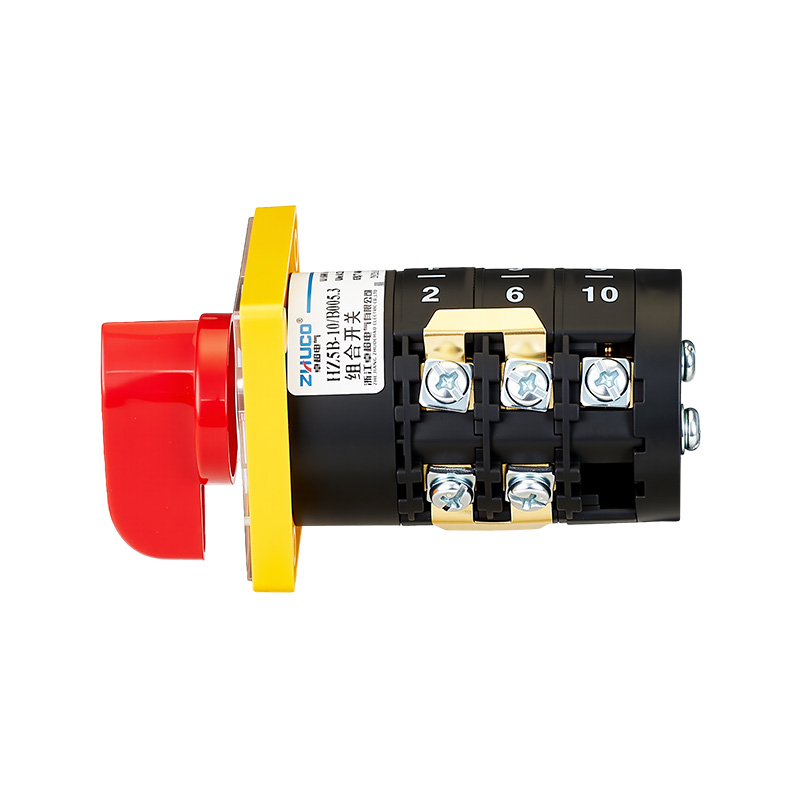

El HZ5B-10/B005.3 es un interruptor combinado de reinicio automático de tres posiciones y tres secciones con una corriente nominal de 10 A. Su característica principal es que el mango se restablece automáticamente a la posición de parada media (posición 0) desde ambas posiciones operativas (posición 1 y posición 2). Este diseño es adecuado para aplicaciones que requieren control instantáneo o gradual, como arranque hacia adelante/atrás de motores a corto plazo, depuración o pruebas de equipos. El funcionamiento requiere el funcionamiento continuo del mango; los contactos se desconectan automáticamente al soltarlos, lo que hace que el funcionamiento sea cómodo y seguro.
1. Parámetros técnicos principales
Parámetros eléctricos:
Corriente operativa nominal: 10 A
Voltaje de funcionamiento nominal: CA 380 V, 50 Hz/60 Hz
Voltaje de aislamiento nominal: CA 500 V
Corriente de calentamiento de aire libre convencional: 10 A

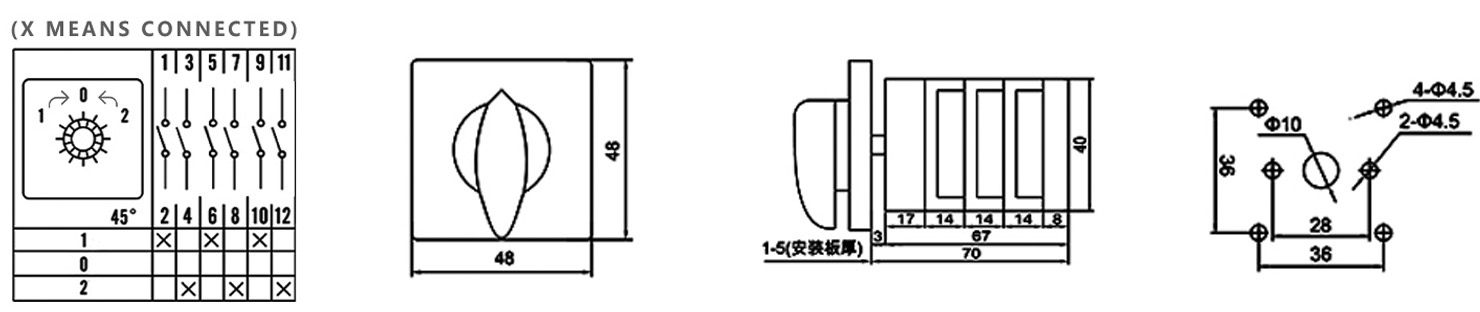

Configuración de contactos y lógica operativa:
Estructura de contacto: Tres secciones (tres capas), cada capa con un conjunto de contactos de cambio.
Lógica operativa:
Posición "1": Cuando se gira el mango a la posición "1", se conectan los contactos 1-2, 5-6 y 9-10. Después de soltar el mango, el resorte automático vuelve a la posición media "0" y los contactos anteriores se desconectan.
Posición "0" (Posición Media): Todos los contactos están desconectados, la posición de parada normal.
Posición "2": Cuando se gira el mango a la posición "2", se conectan los contactos 3-4, 7-8 y 11-12. Después de soltar el mango, el resorte automático también regresa a la posición media "0" y los contactos anteriores se desconectan.
Vida mecánica y eléctrica:
Vida mecánica: ≥ 100.000 ciclos
Vida eléctrica: AC-23A (carga resistiva): ≥ 30.000 ciclos
AC-3 (Arranque/Parada Directa del Motor Squirrel-Cage): ≥ 30.000 ciclos
AC-4 (Pulgadas, Frenado inverso): ≥ 30.000 ciclos
Frecuencia: ≤ 120 ciclos/hora
Cableado y estructura:
Capacidad de cableado: especificación de tornillo M4, área de sección transversal del cable aplicable 1,0 – 1,5 mm², par de apriete recomendado 1,2 N·m. Estructura y materiales: La carcasa exterior está hecha de material ignífugo y resistente a altas temperaturas, mientras que los componentes internos utilizan contactos de aleación de plata y piezas de cobre engrosadas para garantizar un contacto confiable.
2. Escenarios de aplicación: Este interruptor está diseñado específicamente para aplicaciones de control industrial y de equipos que requieren control instantáneo o de jogging, con reinicio automático una vez completada la acción de control.
Control de arranque del motor:
Aplicación principal: Como interruptor de control de trote para rotación hacia adelante y hacia atrás de un motor asíncrono trifásico. Moverlo a la posición "1" hace tropezar el motor hacia adelante; moverlo a la posición "2" hace tropezar el motor en reversa; se detiene automáticamente (se reinicia a la posición "0") después de soltarlo. Ampliamente utilizado en máquinas herramienta, equipos de elevación, cintas transportadoras, líneas de montaje y otras aplicaciones que requieren un posicionamiento preciso.
Depuración y pruebas de equipos: se utiliza para depurar equipos, configurar herramientas, calibrar o realizar pruebas funcionales para lograr una breve activación de una acción específica. Por ejemplo, controlar manualmente la extensión/retracción del cilindro, la apertura/cierre de la válvula, etc. durante la depuración.
Activación del modo de trabajo específico: en algunos equipos, se utiliza para activar un ciclo o modo de trabajo corto, como un ciclo de limpieza, un pulso de prueba, una señal de reinicio, etc., que se detiene automáticamente una vez completada la acción.
Limitaciones a tener en cuenta: Debido a su característica de reinicio automático, no es adecuado para su uso como interruptor de encendido principal o interruptor de selección de modo que debe permanecer encendido. Se utiliza principalmente en circuitos de control para lograr una conmutación instantánea de la señal.
