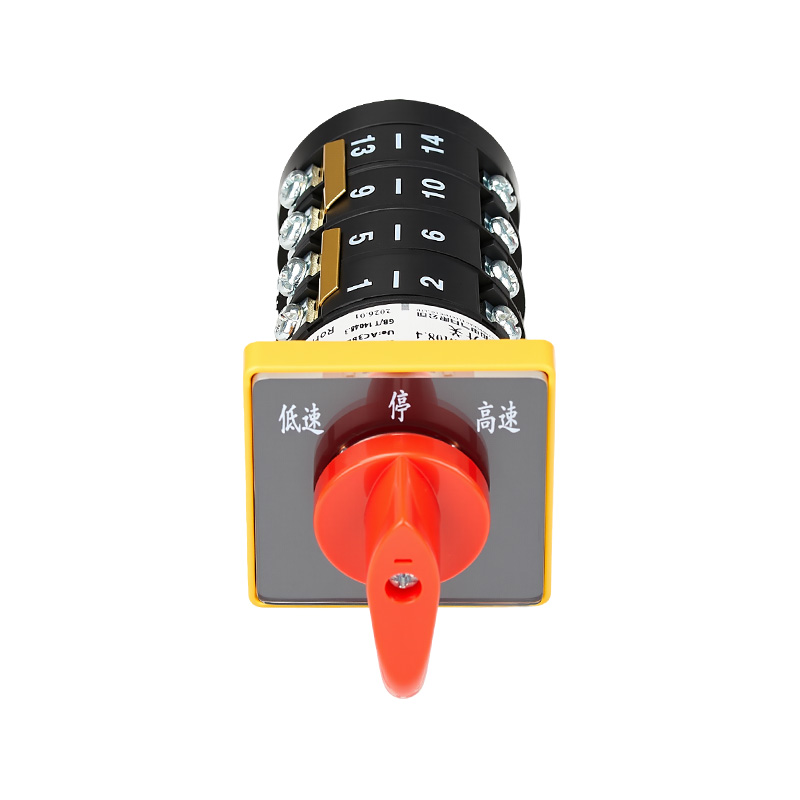

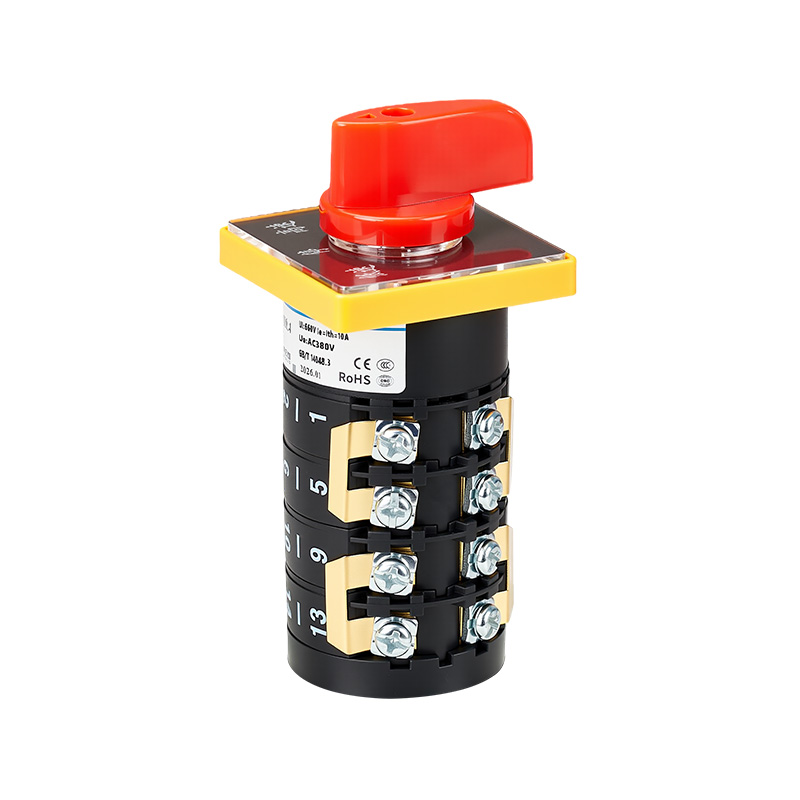

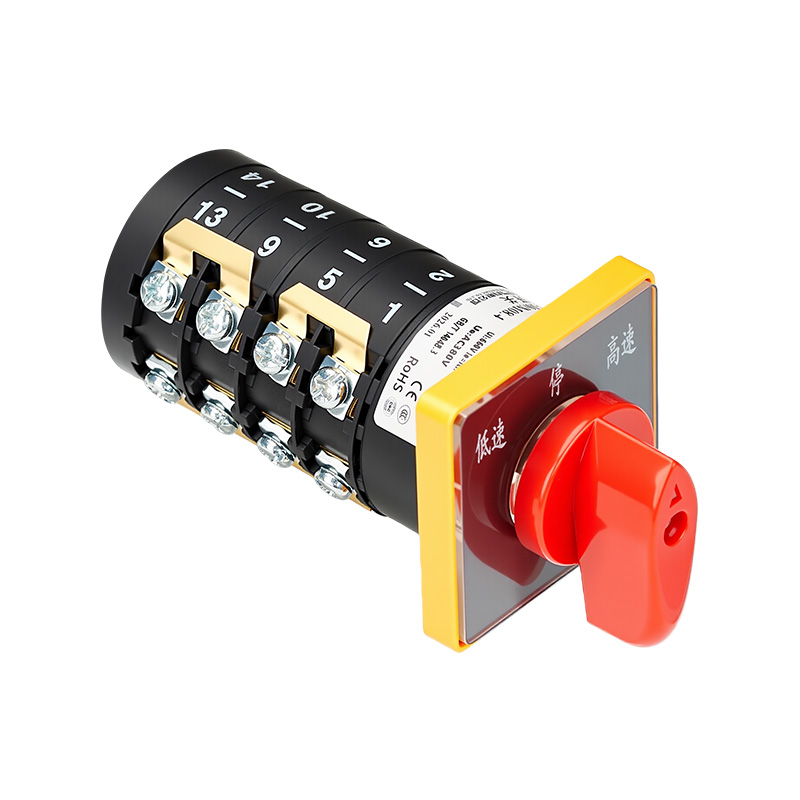

El HZ5B-10/M08.4 es un interruptor combinado de posicionamiento de cuatro secciones, tres posiciones y corriente nominal de 10 A diseñado para controlar motores asíncronos trifásicos de doble velocidad. Logra la conmutación del devanado del motor a través de una combinación lógica específica de cuatro capas de contactos, seleccionando de forma fiable entre funcionamiento a baja y alta velocidad. La posición media "0" proporciona un punto de parada claro y aislamiento de seguridad. El producto utiliza posicionamiento mecánico, con posiciones claras y retroalimentación precisa de la fuerza operativa, lo que lo convierte en una opción ideal para un control manual de doble velocidad económico y confiable en máquinas herramienta y diversos equipos.
1. Parámetros técnicos principales
Corriente operativa nominal: 10 A
Voltaje de funcionamiento nominal: CA 380 V, 50 Hz/60 Hz
Corriente de calentamiento convencional (Ith): 10A

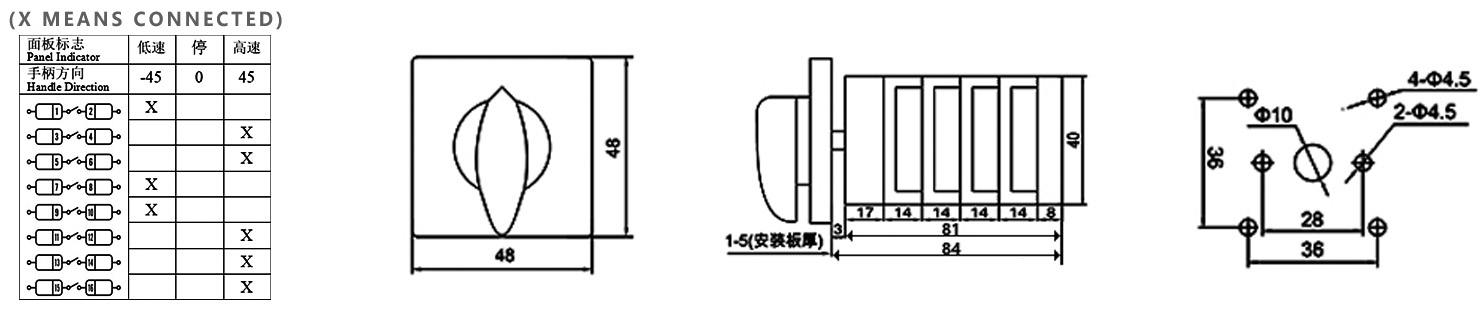

Configuración de contactos y lógica funcional:

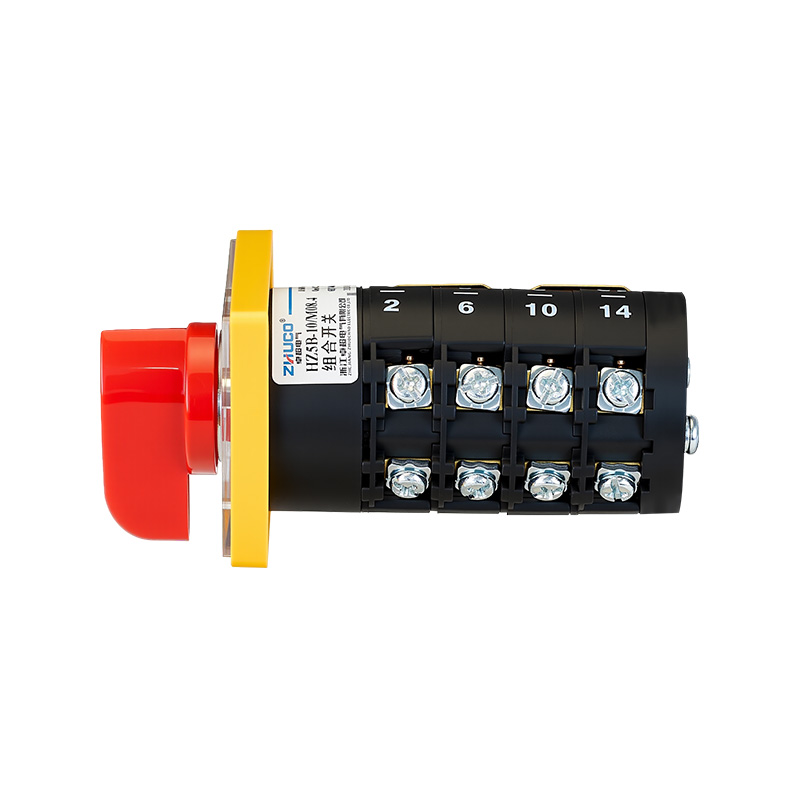

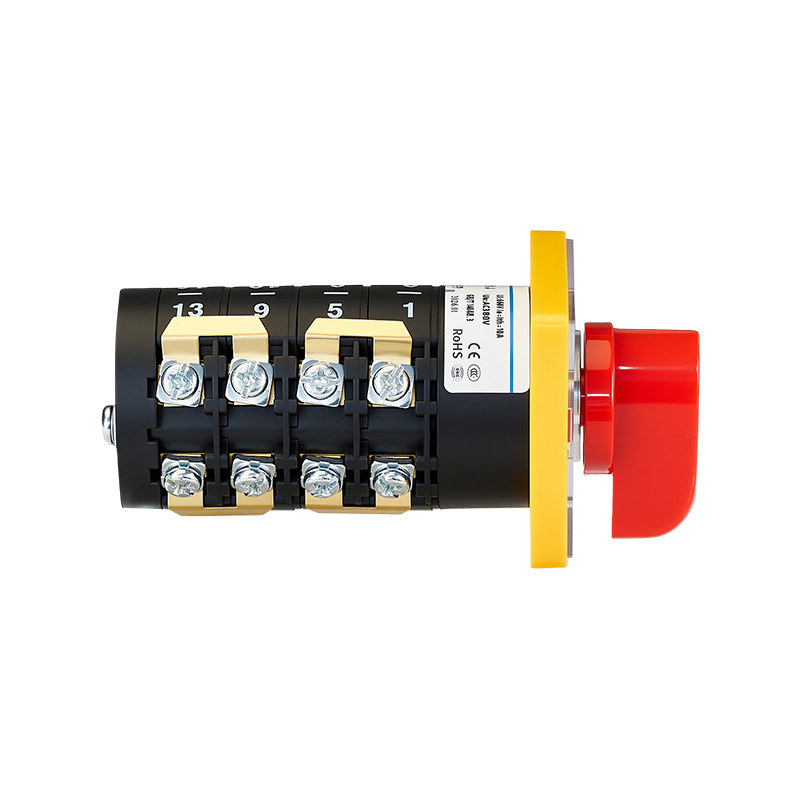

Estructura de Contacto: Cuatro secciones (cuatro capas), con un total de 16 terminales, logrando una lógica de conmutación síncrona compleja a través de una leva interna.
Estado del equipo y del contacto (como se describe):
Posición “Baja Velocidad (L)”: Los contactos 1-2, 7-8, 9-10 están cerrados.
Posición "0" (Parada/Neutral): Todos los contactos están completamente abiertos, lo que proporciona un aislamiento eléctrico seguro.
Posición “Alta Velocidad (H)”: Los contactos 3-4, 5-6, 11-12, 13-14, 15-16 están cerrados.
Características de diseño: El número de grupos de contactos cerrados difiere entre posiciones de alta y baja velocidad, cumpliendo con los requisitos de cableado típicos de los motores de doble velocidad (como la conexión Dahlander o los devanados independientes duales). La variación de velocidad se logra cambiando el método de conexión de los devanados del motor.
Vida mecánica y eléctrica (120 operaciones/hora):
Vida mecánica: ≥ 100.000 operaciones
Vida eléctrica (categorías de uso AC-23A, AC-3, AC-4): ≥ 30.000 operaciones
Cableado y estructura:
Especificaciones del cableado: tornillo terminal M4, área de sección transversal recomendada del cable 1,0 – 1,5 mm², par de apriete 1,2 N·m.
Estructura y materiales: Carcasa ignífuga y resistente a altas temperaturas; Los conductores de cobre espesados y los contactos de aleación de plata garantizan internamente un contacto confiable, una excelente conductividad y una larga vida útil.
3. Escenarios de aplicación
Este interruptor está diseñado para equipos industriales que requieren conmutación manual entre dos velocidades de funcionamiento del motor, especialmente adecuado para aplicaciones tradicionales de control de velocidad mecánico.
Aplicación principal: Control de motor de doble velocidad
Máquinas herramienta para trabajar metales: se utilizan para la conmutación de alta y baja velocidad de motores de husillo en tornos, fresadoras, taladradoras, etc., para adaptarse a diferentes materiales de mecanizado, diámetros de herramientas o requisitos de proceso (como desbaste/acabado).
Ventiladores y Bombas: Controla ventiladores de refrigeración, bombas de refrigeración de estaciones hidráulicas, etc., para operar entre los modos "alto flujo de aire/flujo" y "bajo flujo de aire/flujo", logrando ahorro de energía y control de ruido.
Sistemas de transporte de materiales: se utilizan para cambiar entre los modos de "operación a alta velocidad" y "posicionamiento a baja velocidad" para cintas transportadoras, ascensores y otros equipos.
Equipo general Selección dual de potencia/modo: se puede utilizar para controlar los niveles de potencia "alta" y "baja" de los equipos de calefacción eléctrica.
Sirve como interruptor de selección maestro para equipos que requieren dos modos de funcionamiento (por ejemplo, "rápido/preciso", "modo A/modo B"), lo que se logra cambiando entre diferentes bucles de control.
