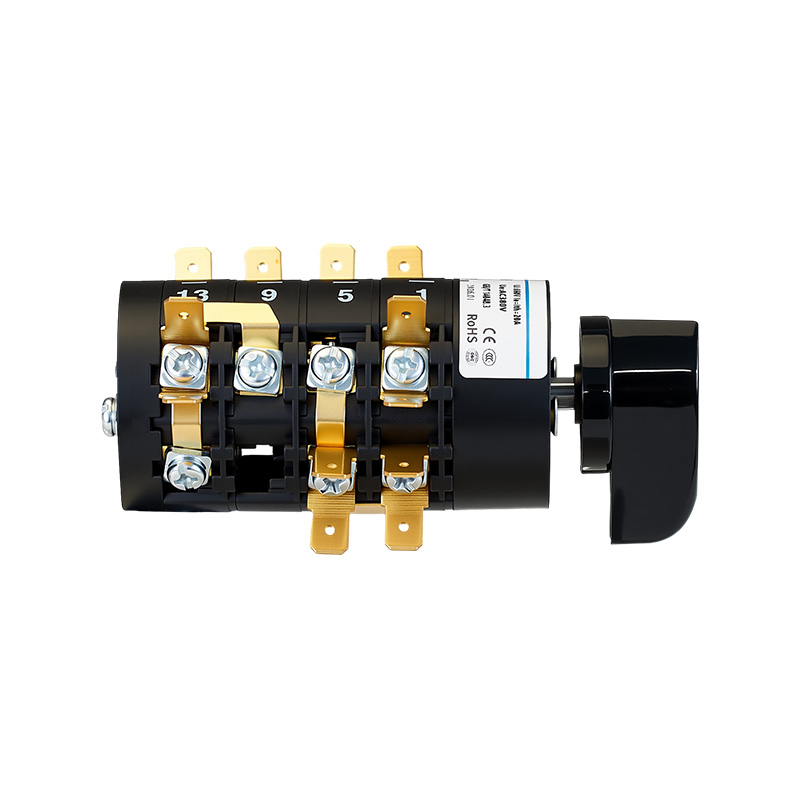

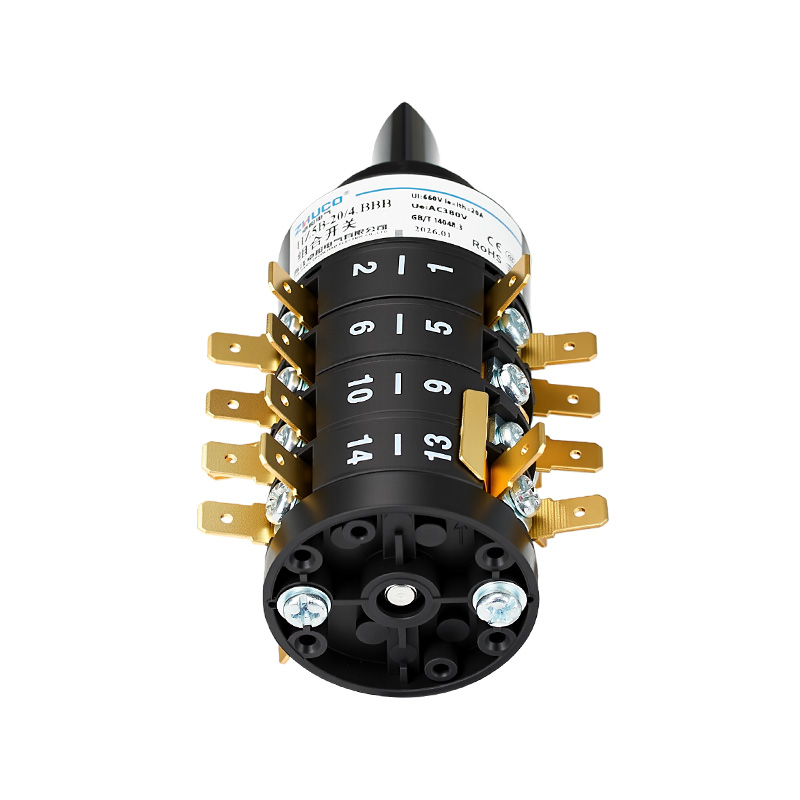

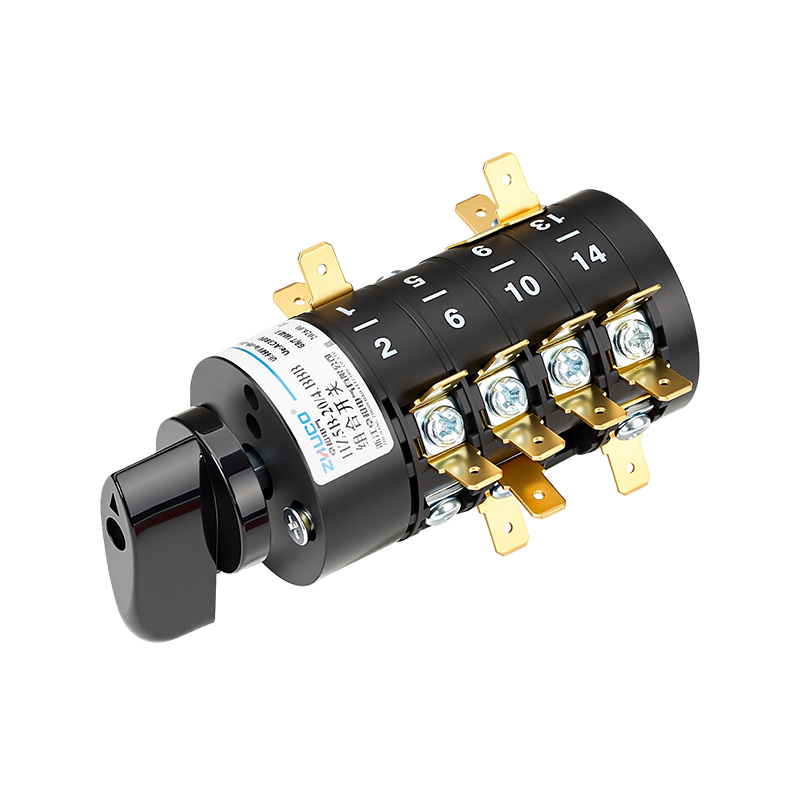

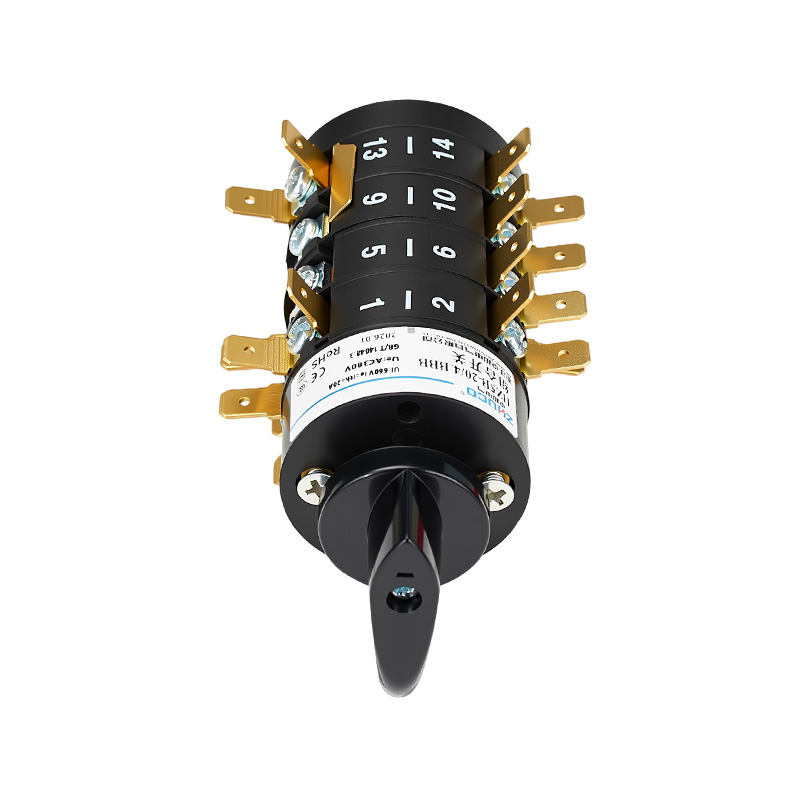

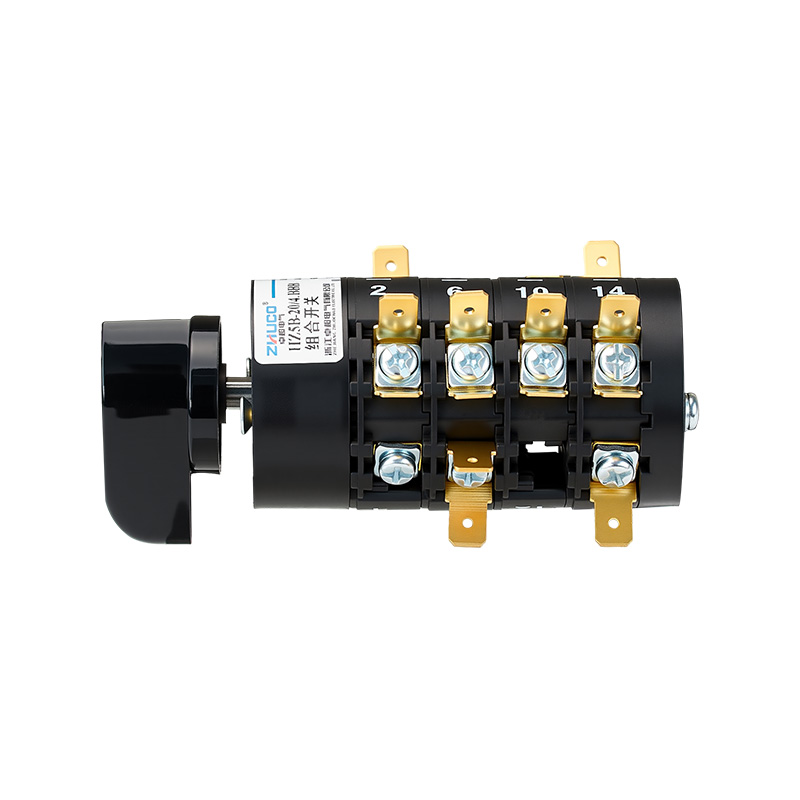

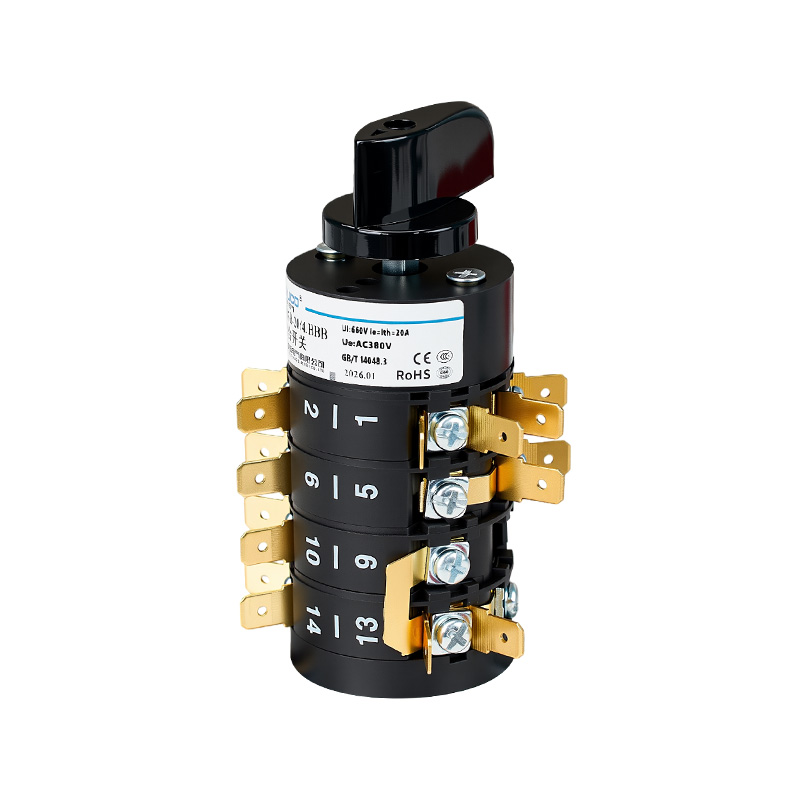

El HZ5B-20/4.BBB es un interruptor combinado de posicionamiento giratorio de cuatro secciones de siete posiciones (0-1-2-3-4-5-6) con una corriente nominal de 20 A. Diseñado específicamente para aplicaciones de ajuste de múltiples posiciones, como máquinas de soldar, su característica principal es la combinación de una estructura de capa de contacto de cuatro secciones y siete posiciones mecánicas claramente definidas, lo que permite una lógica de conmutación sincrónica multicanal compleja. Viene de serie con pestañas de cobre de conexión con insertos, lo que simplifica enormemente el proceso de conexión de múltiples cables al mismo terminal en máquinas de soldar y mejora significativamente la eficiencia del cableado. La carcasa está hecha de material ignífugo y resistente a altas temperaturas, y los componentes internos son conductores de cobre engrosados y contactos de aleación de plata, lo que garantiza estabilidad operativa y durabilidad a largo plazo.
1. Parámetros técnicos principales
Corriente operativa nominal: 20 A
Voltaje de funcionamiento nominal: CA 380 V, 50 Hz/60 Hz
Corriente de calentamiento de aire libre convencional (Ith): 20A
Configuración de contacto y lógica de posición (según el diagrama de cableado, "X" indica ON):
Estructura de contacto: Cuatro secciones (cuatro capas), 16 cables en total (16).
Posiciones “1” a “6”: Cada posición conecta una combinación específica de contactos según el programa de leva incorporado. (Consulte el diagrama de cableado adjunto para obtener más detalles):
Vida mecánica y eléctrica:
Vida mecánica: ≥ 100.000 ciclos (frecuencia de funcionamiento ≤ 120 ciclos/hora)
Vida eléctrica: ≥ 30 000 ciclos (frecuencia de funcionamiento ≤ 120 ciclos/hora) en las categorías de uso AC-23A (carga resistiva) y AC-3 (carga del motor)
Cableado, estructura e instalación (según imágenes):
Diseño de cableado conveniente: la configuración estándar incluye placas de contacto de cobre con insertos, que admiten la preconexión de múltiples cables, lo que la convierte en una solución ideal para cablear máquinas de soldar y otros equipos.
Especificaciones del cableado: tornillos terminales M4, área de sección transversal del cable recomendada 1,0 – 1,5 mm², par de apriete recomendado 1,2 N·m.
2. Escenarios de aplicación
Este interruptor, con su capacidad de ajuste fino de siete posiciones y su conveniente diseño de cableado, se utiliza principalmente en equipos industriales que requieren configuraciones de parámetros repetibles de varios niveles.
Aplicaciones principales: Control de máquinas de soldadura
Ajuste de corriente/modo multinivel: sirve como interruptor de ajuste central para máquinas de soldadura por arco manual, máquinas de soldadura TIG y pequeñas máquinas de soldadura por resistencia. Seis posiciones operativas (1-6) corresponden con precisión a diferentes salidas de corriente de soldadura o características de soldadura (como empuje y voltaje de arco), que cubren procesos de soldadura de ligeros a pesados. La posición "0" proporciona una configuración de apagado clara.
Ventajas: Su capacidad de combinación multicontacto se adapta a la conmutación de tomas de transformadores de máquinas de soldar o a la selección de señales de placas de control electrónicas; El diseño de tira de cobre con insertos resuelve perfectamente los problemas de los complejos arneses de control interno y numerosos puntos de cableado en las máquinas de soldar.
Selección general de parámetros de equipos industriales
Control de motor de varias velocidades: proporciona seis señales de selección de velocidad preestablecidas para pequeños convertidores de frecuencia o controladores de velocidad de CC.
Ajuste de potencia del equipo de calefacción: sirve como un interruptor de ajuste de potencia de seis niveles para equipos como hornos y placas calefactoras.
Selección de funciones del equipo de prueba: se utiliza en equipos para cambiar entre diferentes programas de prueba, rangos o fuentes de señal.
