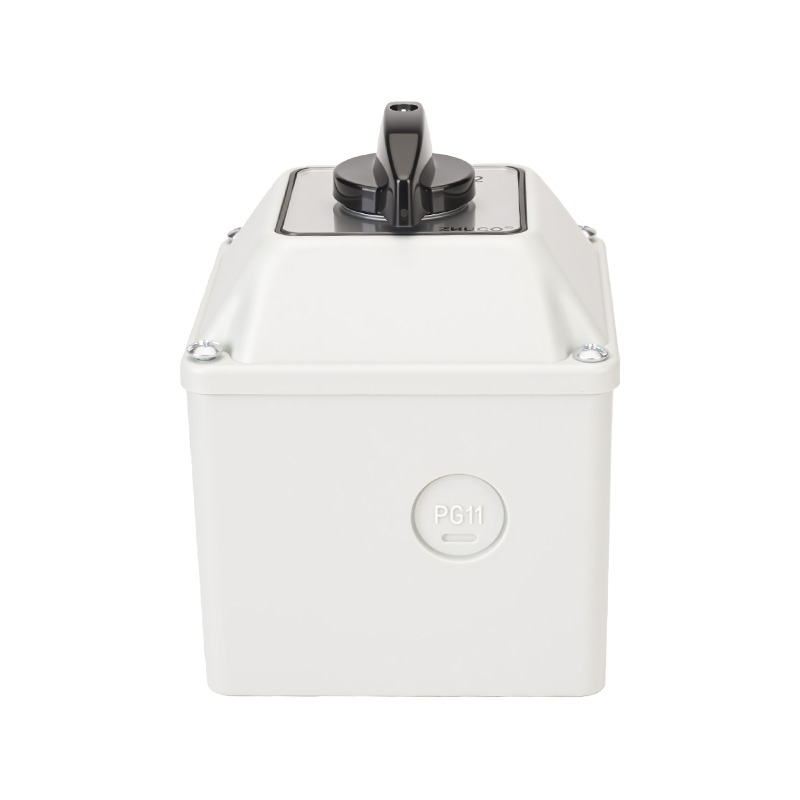

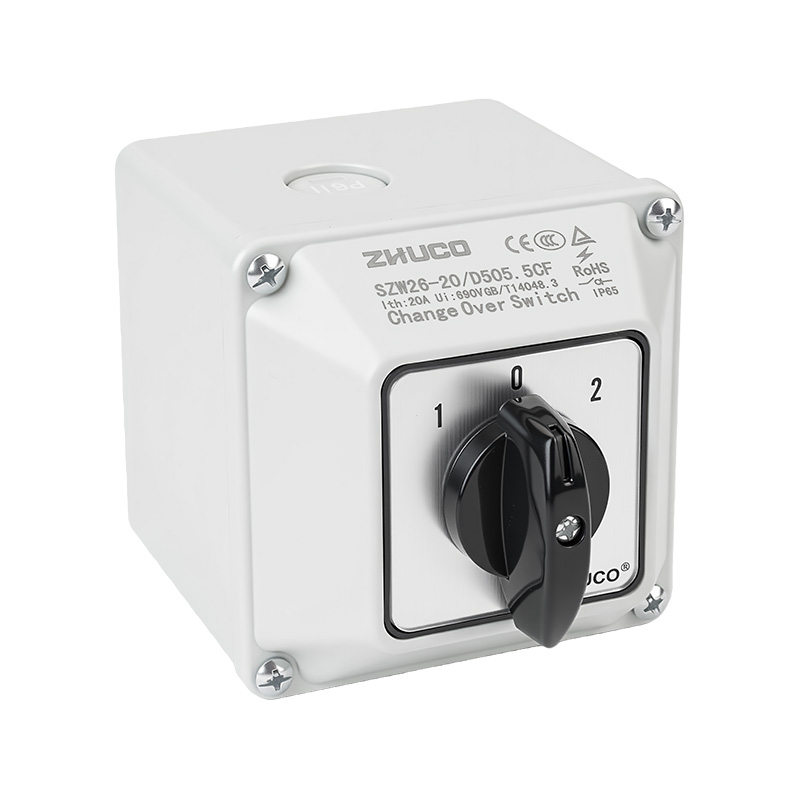

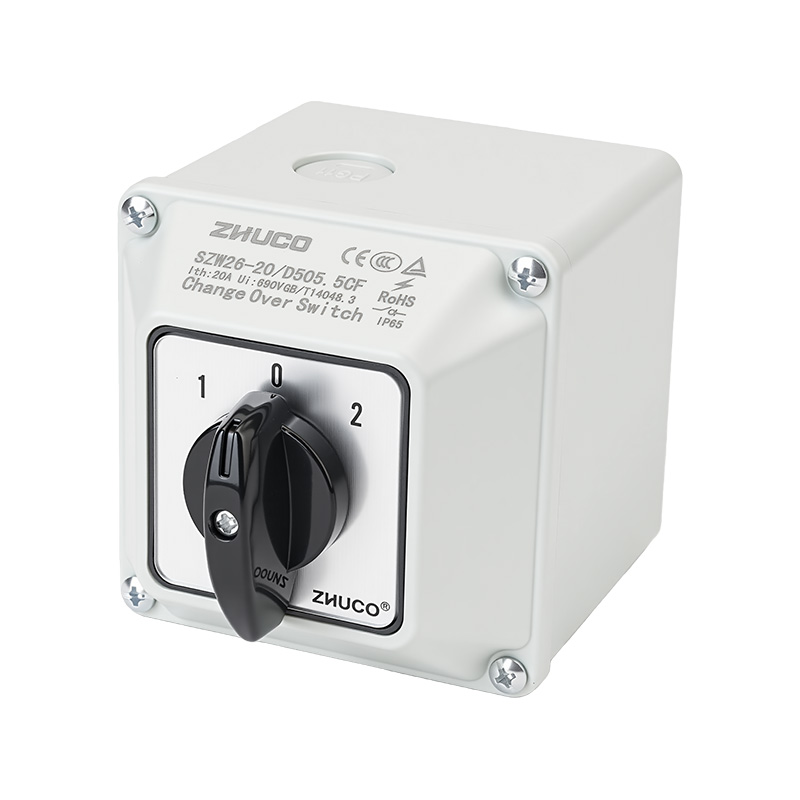

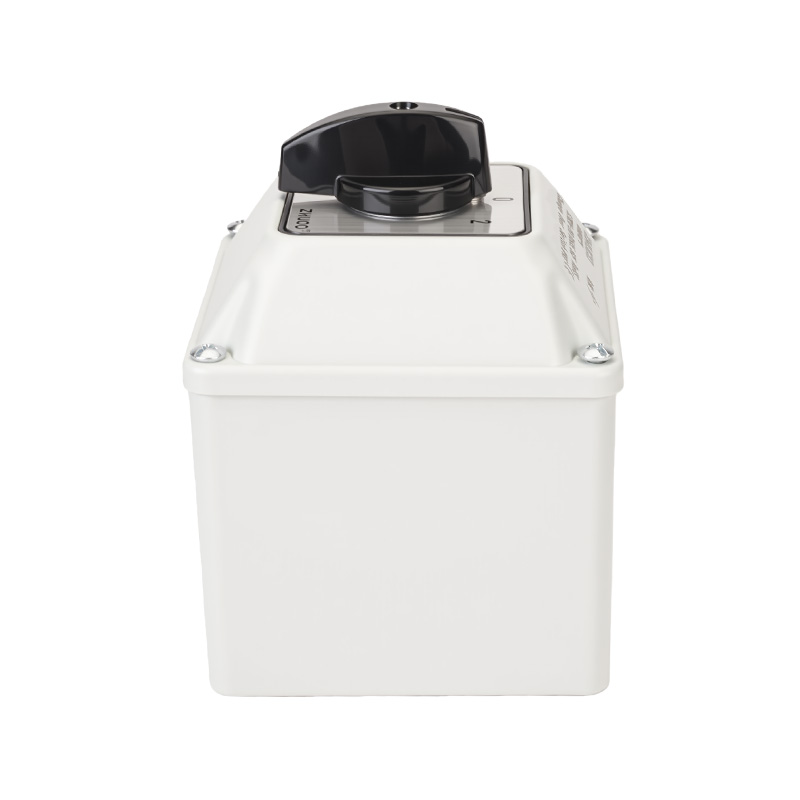

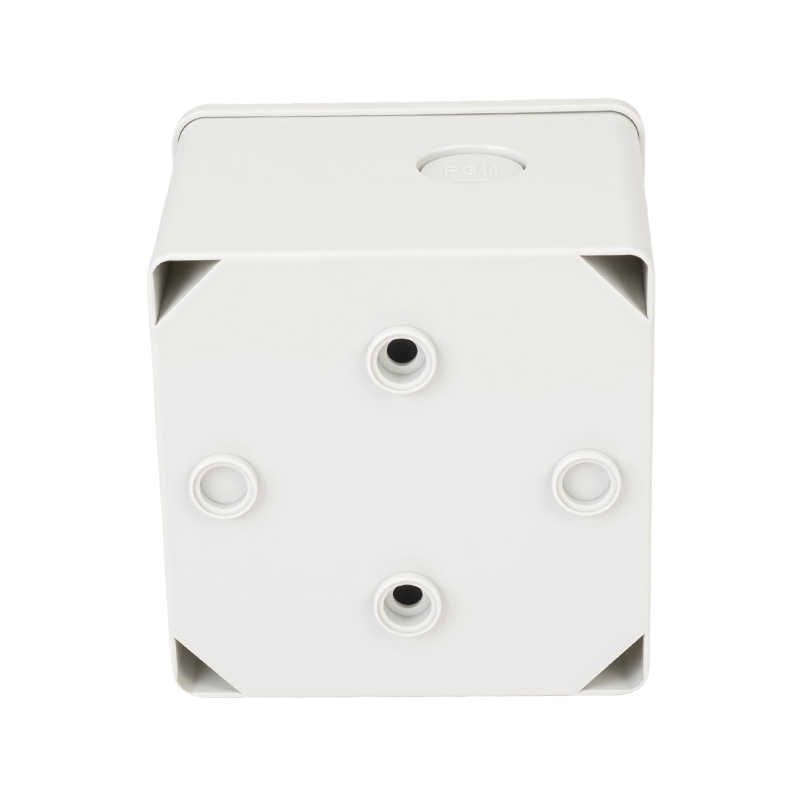

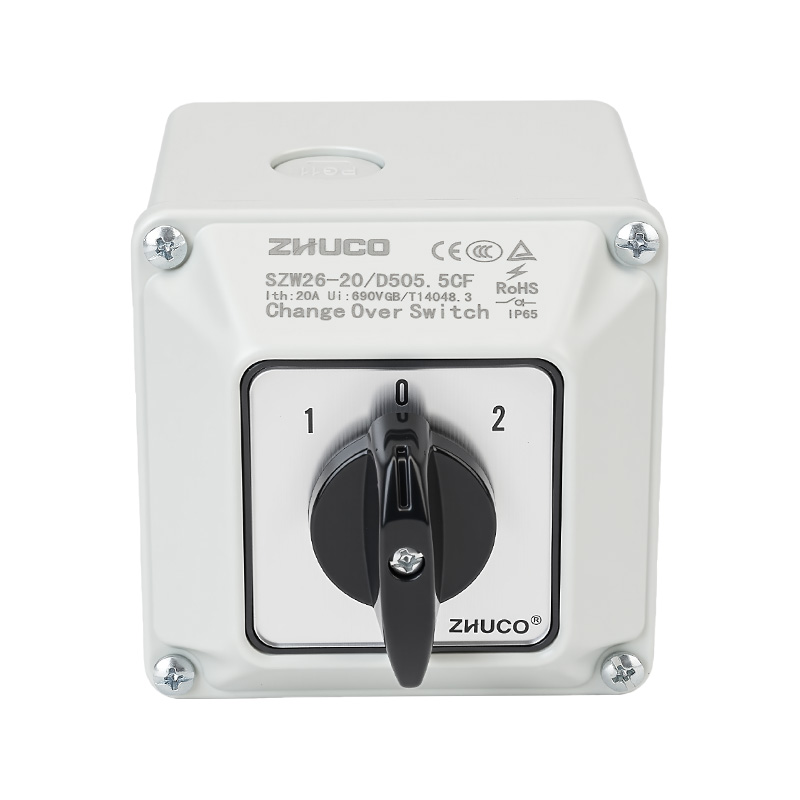

El SZW26-20/D505.5CF es un interruptor de cambio giratorio de tres posiciones (1-0-2) con un alto índice de protección IP65 y una estructura de contacto única de cinco secciones (cinco capas) en su núcleo. Esta estructura permite la conmutación simultánea y precisa de cinco circuitos independientes a través de un solo mango, lo que permite la selección centralizada y el aislamiento seguro de dos estados operativos complejos. El interruptor tiene una corriente nominal de 20 A y es adecuado para circuitos de CA de 440 V/50-60 Hz, con un voltaje de aislamiento de hasta 690 V.

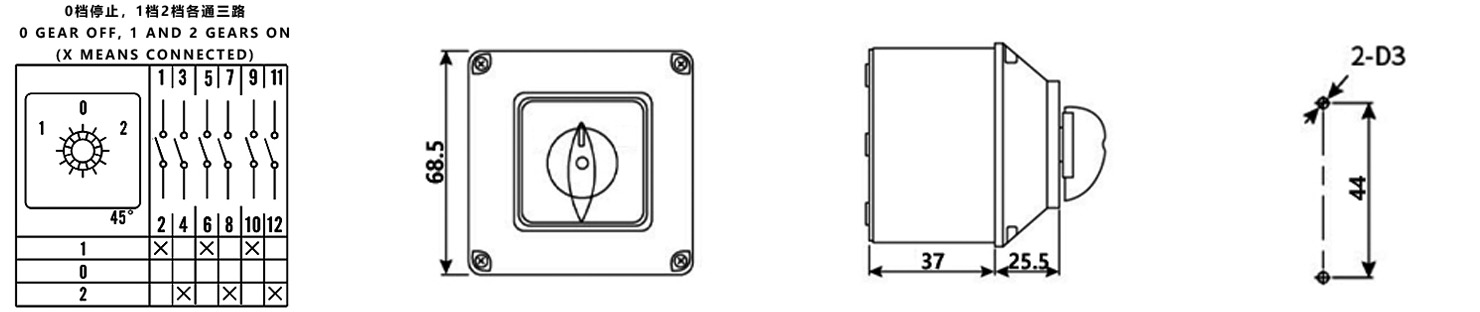

En la posición "1", el interruptor conecta el primer grupo de cinco contactos (1-2, 5-6, 9-10, 13-14, 17-18); en la posición "2", conecta el segundo grupo de cinco contactos (3-4, 7-8, 11-12, 15-16, 19-20); la posición media "0" garantiza que todos los contactos estén completamente desconectados proporcionando un punto crucial de aislamiento de seguridad. El producto cuenta con una carcasa ignífuga y resistente a altas temperaturas, con conductores de cobre engrosados y contactos de aleación de plata en su interior, lo que garantiza una conductividad confiable a largo plazo con una corriente de 20 A. Su carcasa protectora sellada IP65 puede soportar inmersión completa y pulverización de agua a baja presión desde cualquier dirección. La vida mecánica no es inferior a 100.000 ciclos y la vida eléctrica no es inferior a 30.000 ciclos.
Parámetros técnicos principales
Especificaciones eléctricas: Corriente de funcionamiento nominal 20A; Voltaje de funcionamiento nominal CA 440V (50/60Hz); Voltaje de aislamiento nominal 690V.
Configuración de contacto: Estructura de cinco secciones (capas), 20 terminales en total. Se pueden conmutar simultáneamente cinco circuitos independientes de doble tiro.
Clasificación de protección: IP65 (a prueba de polvo, resistente al chorro de agua).
Especificaciones del cableado: Tornillos terminales M3, adecuados para secciones transversales de alambre de 1,0 – 2,5 mm², par de apriete de 0,6 N·m.
Indicadores de vida: Vida mecánica ≥ 100.000 ciclos; Vida eléctrica ≥ 30.000 ciclos (bajo carga nominal). Entorno operativo: -25°C a 40°C, altitud ≤2000m, entornos industriales y exteriores.
Escenarios de aplicación: Este interruptor está diseñado para sistemas complejos que requieren conmutación manual centralizada y confiable de múltiples (hasta cinco) señales de control de bajo voltaje, fuentes de alimentación de sensores o circuitos indicadores en entornos hostiles como condiciones húmedas, polvorientas o exteriores.
Control integrado multifuncional para equipos complejos: Adecuado para paneles de control en pequeñas líneas de producción automatizadas, bancos de pruebas y dispositivos experimentales. Un solo interruptor permite cambiar entre "Modo A/Parada/Modo B" y cambia simultáneamente hasta cinco lógicas de control relacionadas, indicadores de estado, fuentes de alimentación auxiliares o rutas de señal, simplificando enormemente el diseño y el funcionamiento del panel.
Sistemas de instrumentación y señales en entornos exteriores/duros: sirve como interruptor selector multifuncional para estaciones meteorológicas al aire libre, equipos de monitoreo ambiental y paneles de instrumentos de navegación marítima. Utilizado para cambiar entre diferentes fuentes de señales de sensores, parámetros de visualización o interfaces de comunicación, su protección IP65 garantiza un funcionamiento estable en entornos de lluvia, alta humedad y niebla salina.
Seguridad y selección de modo de gabinetes de control industrial: En industrias con requisitos de limpieza, como procesamiento de alimentos y productos farmacéuticos, estos gabinetes se utilizan para controlar equipos y permiten seleccionar múltiples estados, como "automático/aislamiento/limpieza" o "remoto/parada/local", mientras se controlan simultáneamente múltiples señales, como comandos maestros, enclavamientos y alarmas.
