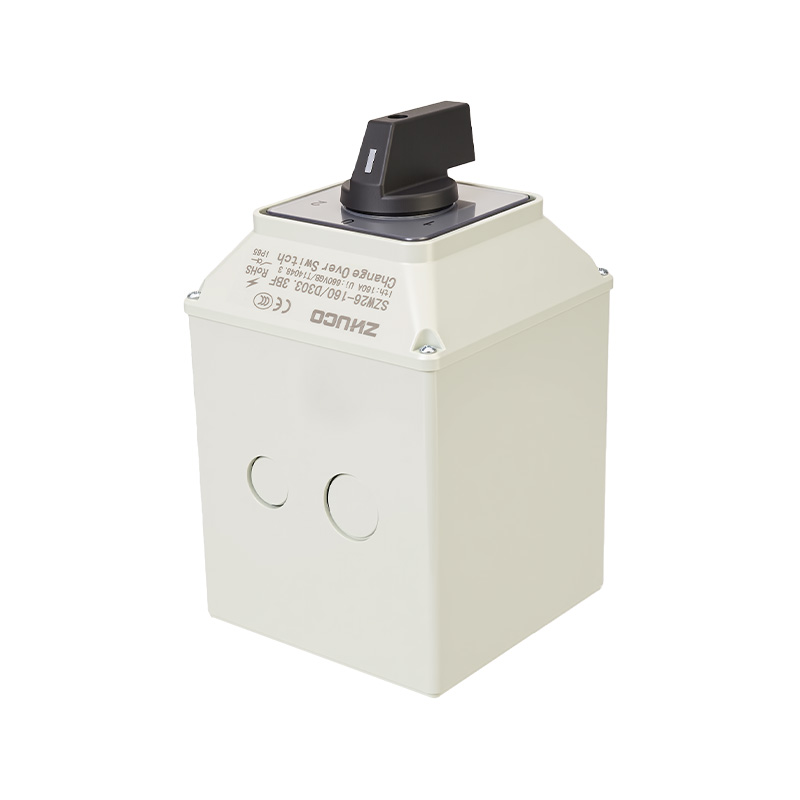

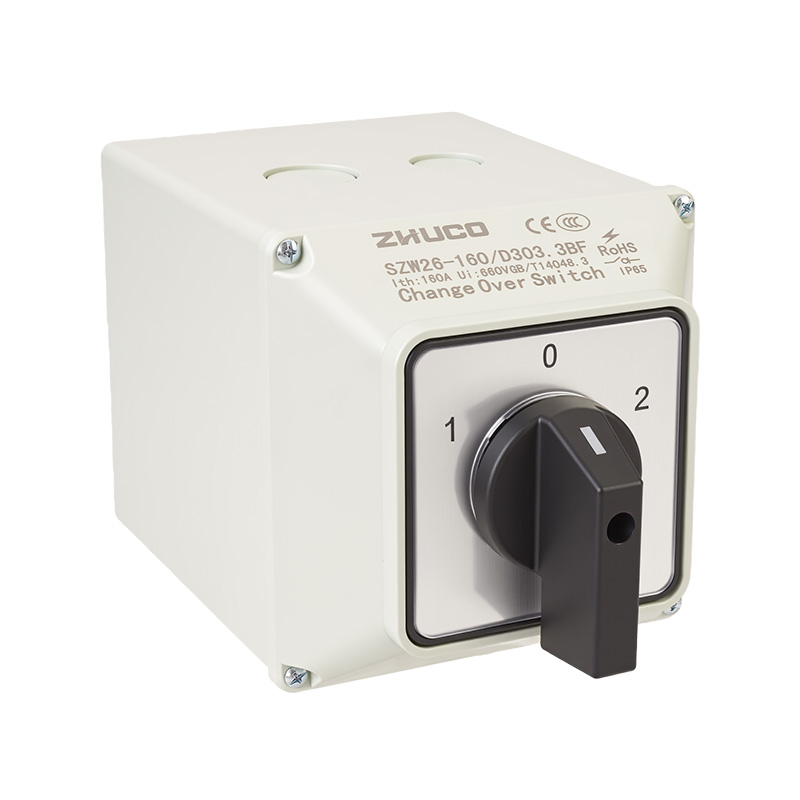

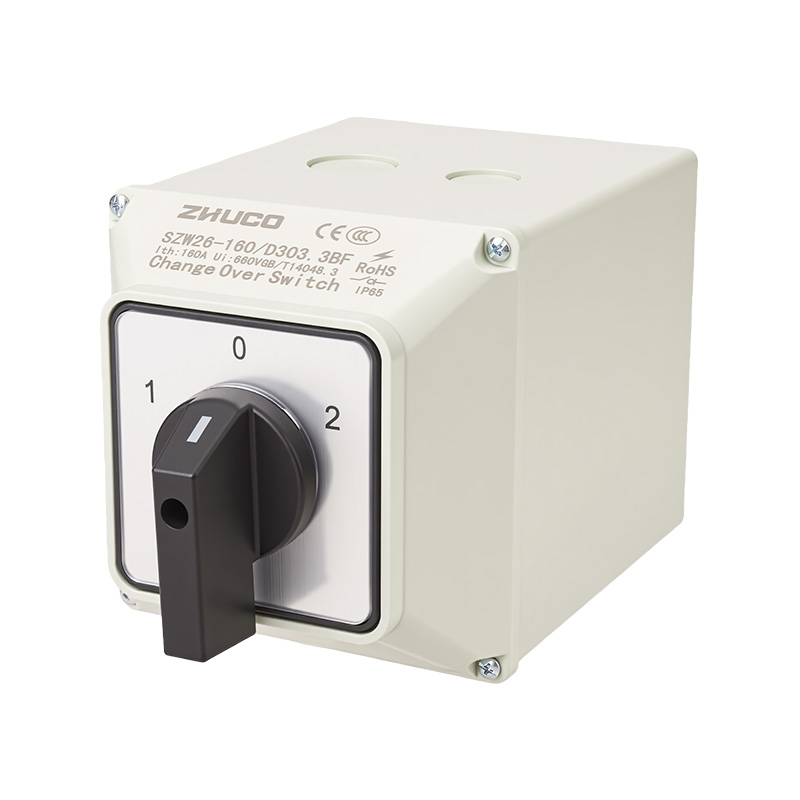

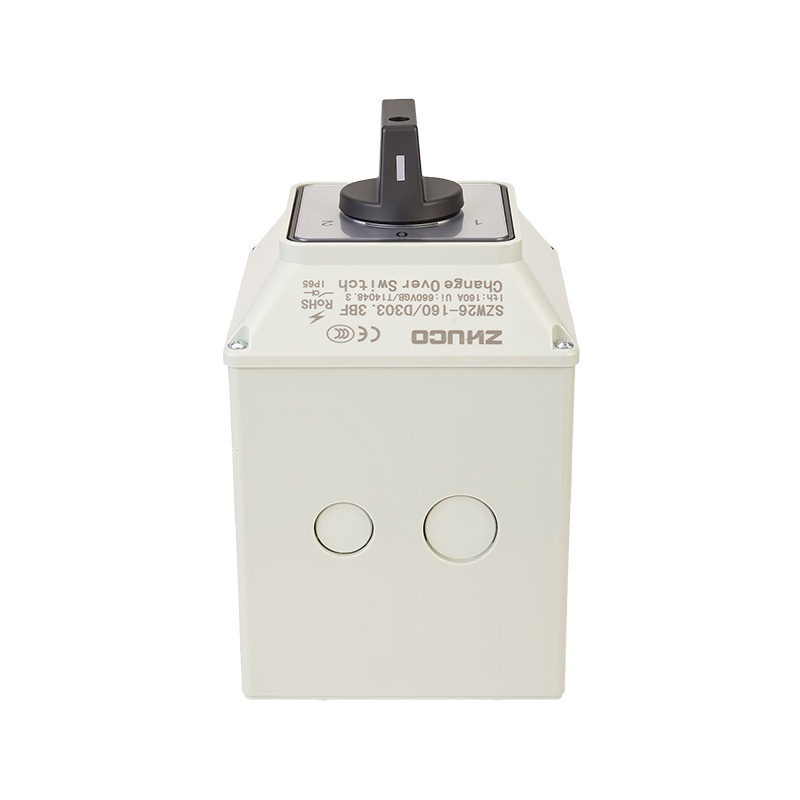

El SZW26-160 D303.3BF es un interruptor de cambio giratorio de grado industrial con una corriente nominal de hasta 160 A. Cuenta con una estructura de tres posiciones (1-0-2) y tres capas (tres secciones), todas integradas en una robusta carcasa con clasificación IP65. Su diseño central permite la conmutación simultánea y confiable de tres circuitos independientes de doble tiro de alta corriente a través de un solo mango, adecuado para control complejo y aislamiento de seguridad en condiciones de corriente extremas.
Características y parámetros clave:
* Alta capacidad de corriente: corriente operativa nominal de 160 A, adecuada para circuitos principales de CA de 440 V/50-60 Hz o CC de 240 V CA/CC.

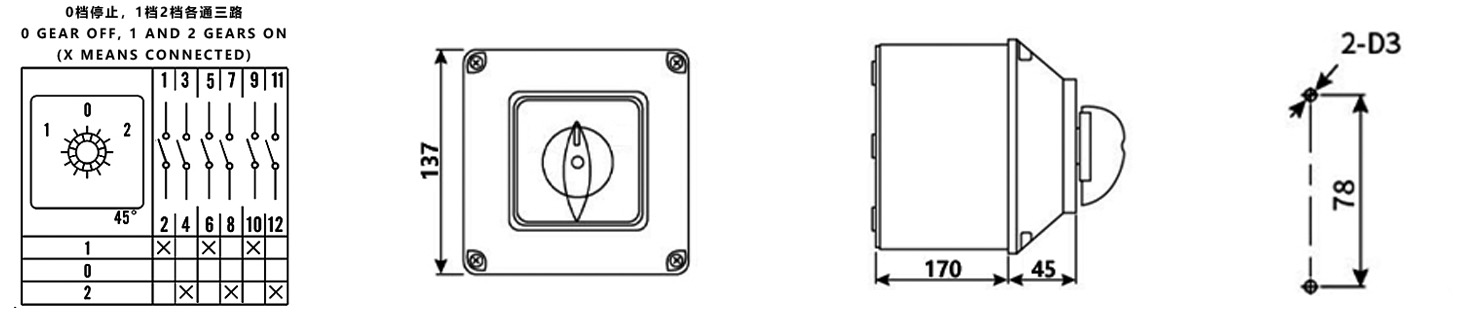

* Conmutación síncrona de tres circuitos: emplea una estructura de contacto de tres capas, lo que permite el control simultáneo de tres circuitos. La posición "1" conecta los contactos 1-2, 5-6 y 9-10; la posición "2" conecta los contactos 3-4, 7-8 y 11-12; la posición "0" desconecta completamente todos los contactos, proporcionando un punto de aislamiento de seguridad claro.
Protección y conectividad de primer nivel: protección de carcasa IP65, a prueba de polvo y resistente al agua. Equipado con tornillos de cableado M8 de gran tamaño, puede conectar cables de gran sección transversal de 50-75 mm², con un par de apriete de 6,0 N·m, lo que garantiza una conexión confiable y una baja resistencia de contacto bajo corriente ultraalta.

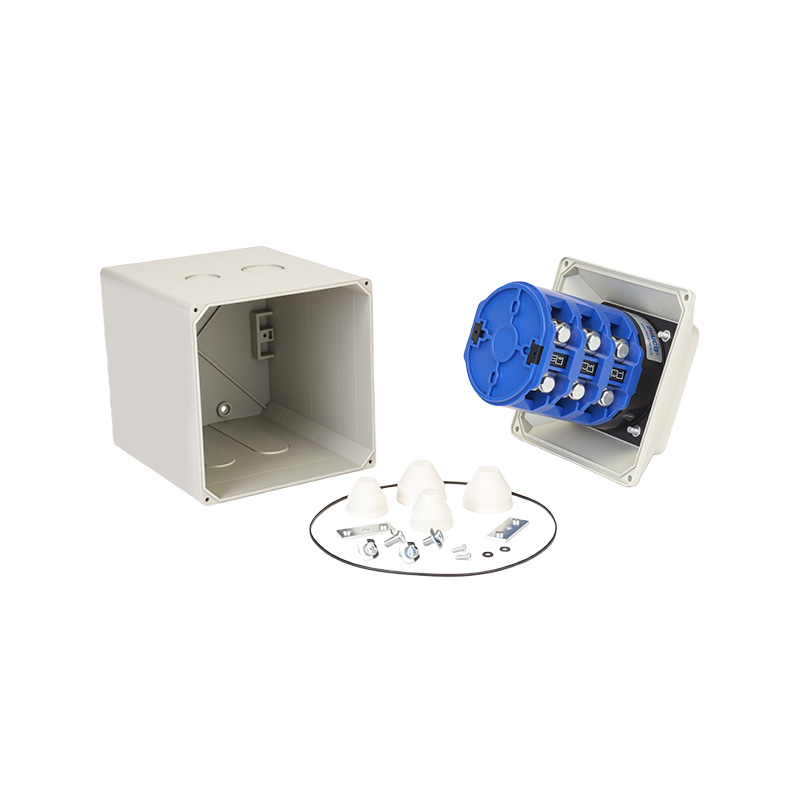

Estructura de alta confiabilidad: utilizando una carcasa retardante de llama y resistente a altas temperaturas, la estructura interna presenta conductores de cobre especialmente engrosados y contactos de aleación de plata de alta capacidad, optimizados para conmutación frecuente bajo corriente de 160 A, que poseen excelente conductividad, resistencia a la oxidación por arco y resistencia mecánica.
Larga vida útil: vida mecánica ≥ 100.000 ciclos, vida eléctrica ≥ 30.000 ciclos (con una carga nominal de 160 A), cumpliendo con los requisitos de aplicaciones industriales de servicio pesado.
Amplia adaptabilidad ambiental: rango de temperatura de funcionamiento -25°C a 40°C, altitud ≤2000m, adecuado para entornos industriales y exteriores hostiles.
Escenarios de aplicación
Este interruptor está diseñado específicamente para aplicaciones críticas que requieren conmutación manual centralizada y confiable y aislamiento seguro de múltiples fuentes de alimentación, cargas o circuitos de control de corriente ultraalta (nivel 160A) en entornos hostiles.
Conmutación de control principal para equipos y sistemas de ultra alta potencia:
Aplicaciones principales: Sirve como interruptor de selección de potencia manual o de conmutación del sistema principal/de reserva para hornos eléctricos grandes, laminadores pesados, unidades de refrigeración centrales, rectificadores/convertidores de frecuencia de alta potencia y gabinetes paralelos de grupos electrógenos. Permite la conmutación global entre dos sistemas de energía completos (incluidos los circuitos principales y las fuentes de alimentación de control).
Nodos centrales en la industria pesada y la distribución de energía: en los centros de distribución de energía de la metalurgia, la industria química, la minería, la construcción naval y los centros de datos, sirve como interruptor de desconexión manual e interruptor de conmutación para circuitos alimentadores de núcleo de nivel 160A o circuitos de carga importantes, utilizados para aislamiento de mantenimiento, conmutación de carga y selección del modo operativo.
Equipo móvil pesado para exteriores: Integrado en los sistemas de control eléctrico de grúas portuarias, gran maquinaria de ingeniería, vehículos de operaciones especiales y embarcaciones oceánicas, con protección IP65, permite la selección de modos de potencia para diferentes mecanismos de trabajo de alta potencia, sistemas de propulsión o accesorios, y puede soportar vibraciones extremas, viento, lluvia, niebla salina y entornos con alto contenido de polvo.
