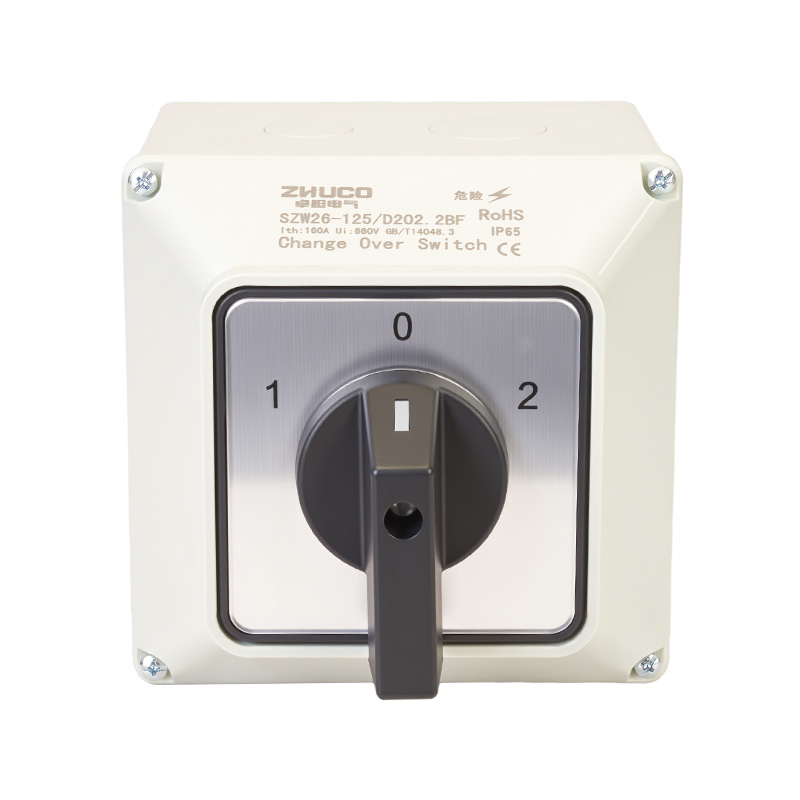

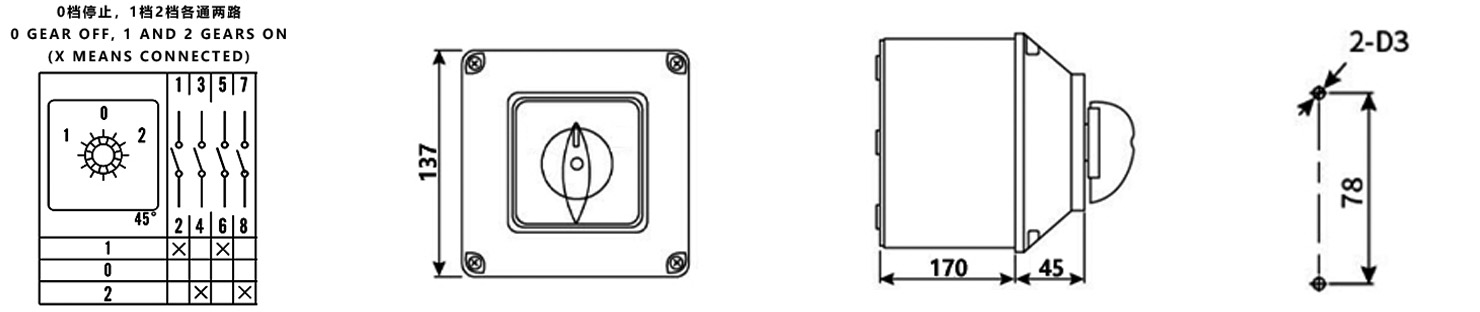

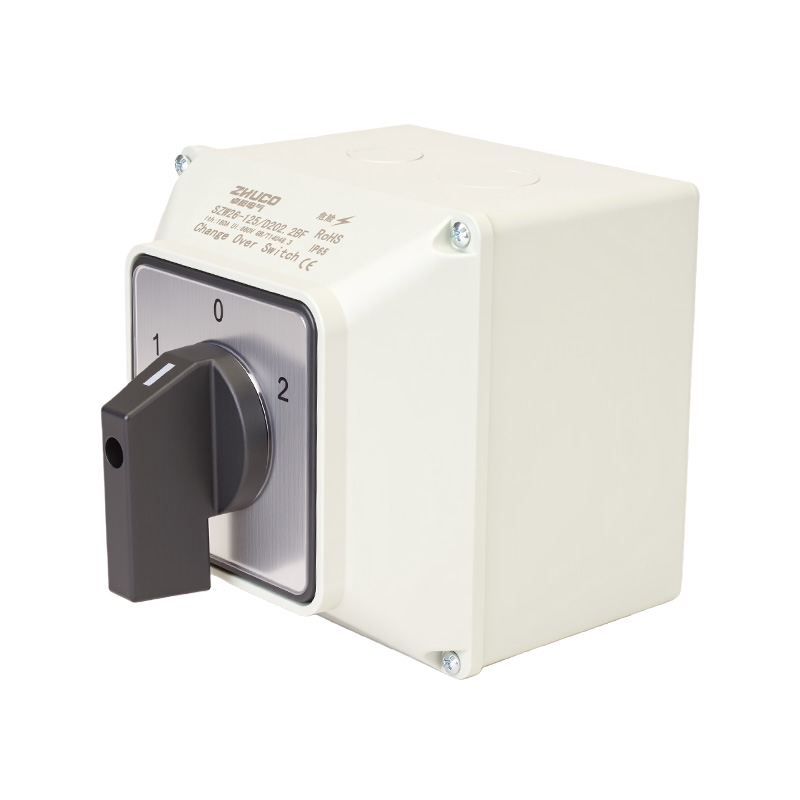

El SZW26-125 D202.2BF es un interruptor de cambio giratorio de alta resistencia con una corriente nominal de hasta 125 A. Cuenta con una estructura de tres posiciones (1-0-2) y dos posiciones (dos secciones), completamente encapsulada en una carcasa con clasificación IP65. Diseñado para conmutación de doble ruta y aislamiento seguro de circuitos de corriente ultraalta, su lógica de contacto es clara: la posición "1" conecta el primer conjunto de contactos (1-2, 5-6); la posición "2" conecta el segundo conjunto de contactos (3-4, 7-8); la posición intermedia "0" garantiza que todos los contactos estén completamente desconectados Proporcionar un punto de aislamiento eléctrico claro y seguro. Es adecuado para circuitos AC 440V/50-60Hz y DC 240V, con una tensión de aislamiento nominal de 660V. Internamente, utiliza conductores de cobre engrosados de gran sección y contactos de aleación de plata, lo que garantiza una baja resistencia de contacto, una alta capacidad de transporte de corriente y resistencia al arco a 125 A. Sus tornillos de cableado de tamaño M6 pueden conectar cables de sección transversal grande de 35 a 50 mm², cumpliendo con los requisitos de conexión confiables bajo alta densidad de corriente. La carcasa protectora IP65 evita por completo la intrusión de polvo y la pulverización de agua a baja presión, con una vida mecánica ≥100.000 ciclos y una vida eléctrica ≥30.000 ciclos.
Parámetros técnicos principales
Especificaciones nominales: Corriente nominal 125 A; Voltaje nominal CA 440 V (50/60 Hz) o CC 240 V.
Configuración de contacto: Estructura de dos secciones (capas), 8 terminales en total. Permite la conmutación y el aislamiento entre dos cargas de alta corriente o fuentes de alimentación.
Clasificación de protección: IP65 (a prueba de polvo, resistente al agua).
Capacidad de cableado: tornillos M6, cables 35-50 mm², par de apriete 2,5 N·m.
Vida mecánica y eléctrica: Vida mecánica ≥ 100.000 ciclos; Vida eléctrica ≥ 30.000 ciclos (bajo carga nominal). Entorno operativo: Temperatura -25°C a 40°C, altitud ≤2000m, adaptable a la humedad ambiental industrial típica.
Escenarios de aplicación: este interruptor está diseñado específicamente para aplicaciones industriales críticas que requieren conmutación manual, transferencia o aislamiento seguro de circuitos principales de corriente ultraalta en entornos hostiles.
Conmutación de energía principal/de respaldo para equipos de alta potencia: sirve como interruptor de selección de energía manual para equipos como grandes estaciones de bombeo de agua, unidades de aire acondicionado central, hornos eléctricos, fuentes de alimentación de CC de alta potencia y gabinetes paralelos de grupos electrógenos, cambiando de manera confiable entre dos fuentes de alimentación entrantes o cargas "una para usar, una para respaldo".
Industria pesada y sistemas de distribución de energía: se utiliza como seccionador manual o interruptor de conmutación de carga para circuitos alimentadores de núcleo de clase 125A en centros de distribución de energía y centros de control de motores (MCC) en industrias como metalurgia, ingeniería química, minería y construcción naval. Sus capacidades de protección son adecuadas para entornos industriales polvorientos y húmedos.
Aplicaciones de CC de alta corriente: adecuado para aplicaciones que requieren conmutación manual de rutas de CC de alta corriente (≤240 V/125 A), como electrólisis, galvanoplastia, accionamientos de motores de CC y sistemas de baterías.
Equipos para exteriores y móviles: con protección IP65, se puede utilizar directamente en los sistemas de control eléctrico de grandes equipos para exteriores, maquinaria pesada de ingeniería y vehículos especiales, lo que permite modos de operación de alta potencia o selección de potencia para accesorios, y es resistente al viento, la lluvia, la vibración y el polvo.
