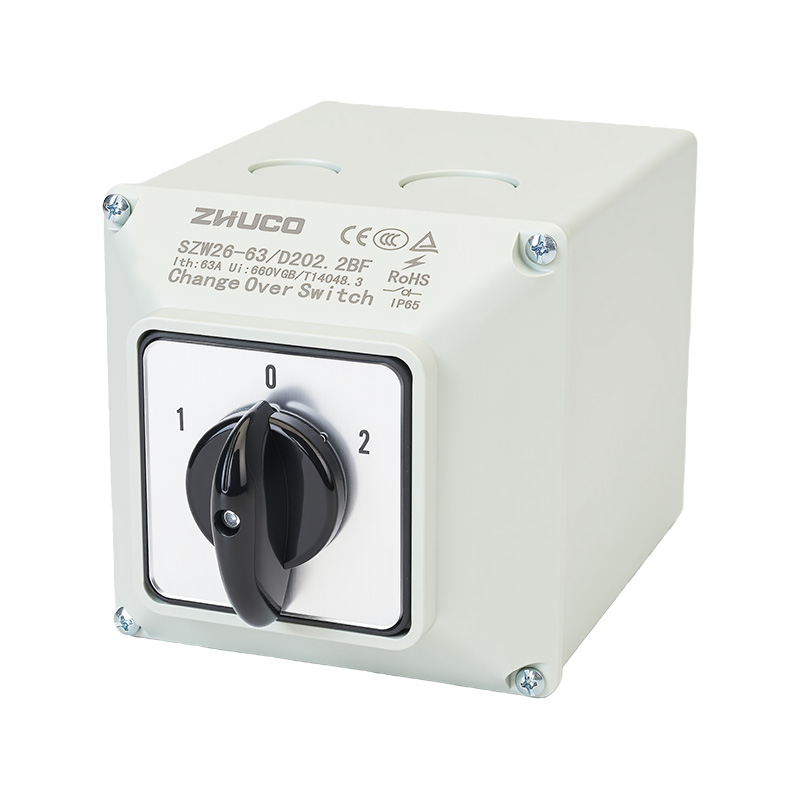

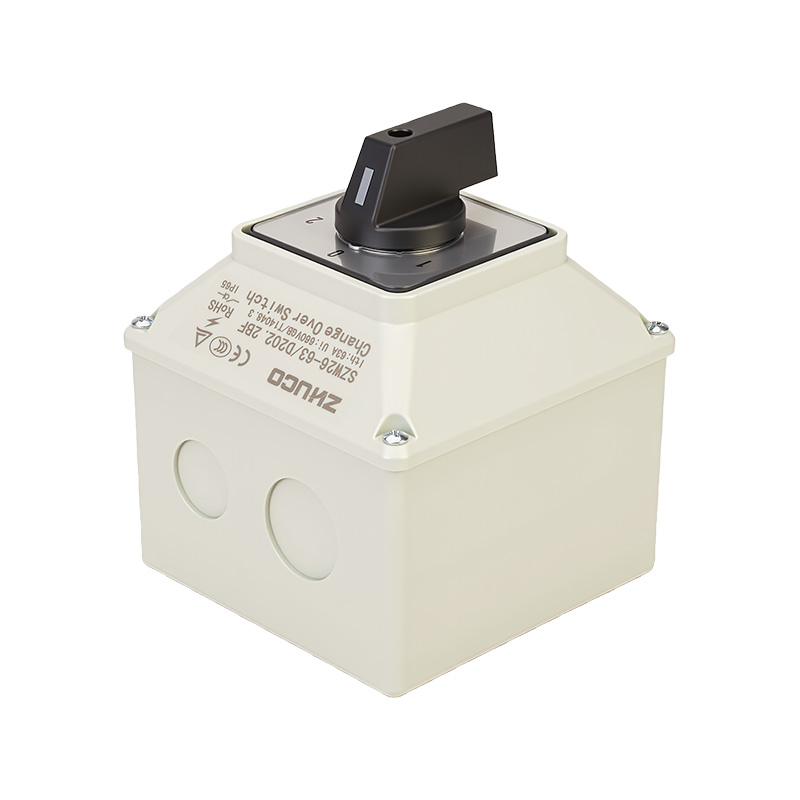

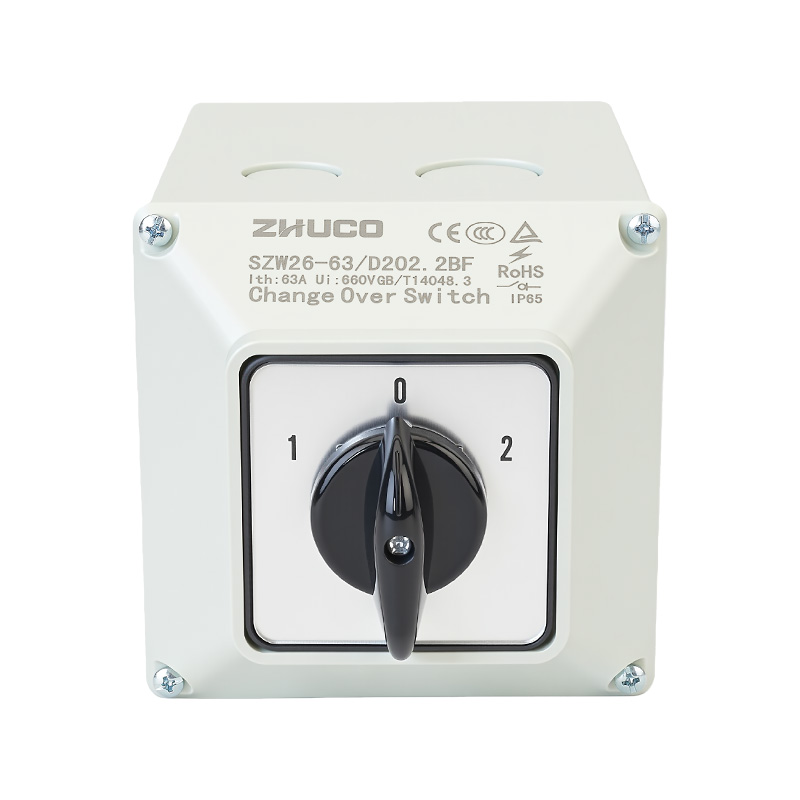

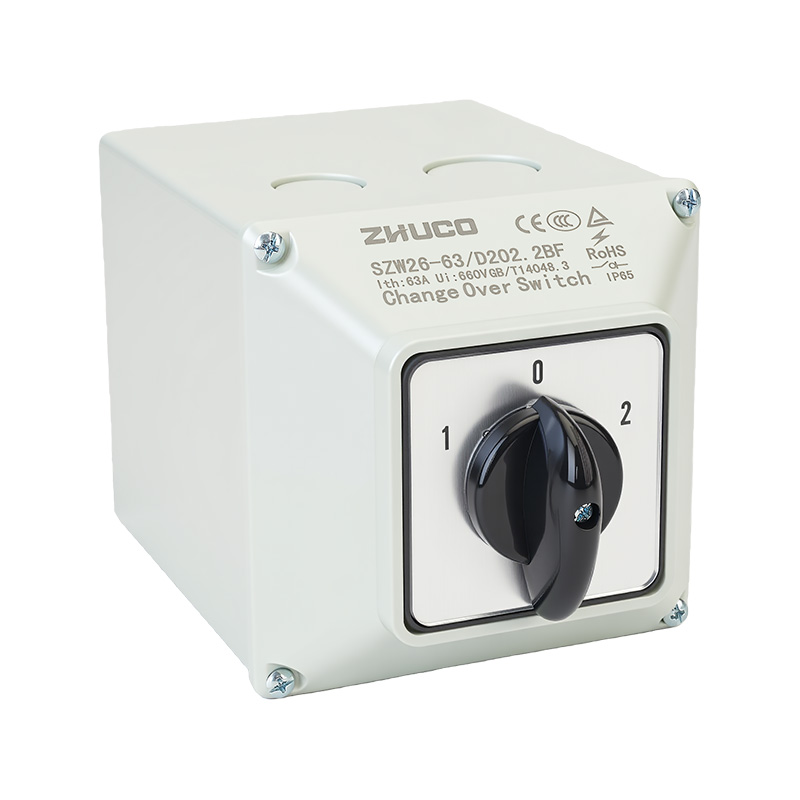

El SZW26-63 D202.2BF es un interruptor de cambio giratorio de grado industrial con una corriente nominal de hasta 63 A. Cuenta con un diseño de tres posiciones (1-0-2) y dos posiciones (dos secciones), integrado en una robusta carcasa con clasificación IP65. Su diseño central está optimizado para conmutación de doble ruta y aislamiento seguro de circuitos de alta corriente. En la posición "1", está conectado el primer conjunto de contactos duales (1-2, 5-6); en la posición "2", está conectado el segundo conjunto de contactos duales (3-4, 7-8); la posición intermedia "0" proporciona la desconexión completa de todos los contactos, formando un punto de aislamiento eléctrico seguro y visible. Este interruptor es adecuado para circuitos AC 440V/50-60Hz, con una tensión de aislamiento de hasta 690V. Internamente, utiliza conductores de cobre engrosados de gran sección y contactos de aleación de plata de alta capacidad. Los terminales están equipados con tornillos M6, lo que permite la conexión de cables de 6,0 a 16 mm², cumpliendo con los requisitos confiables de transporte de corriente de 63A. Su diseño protector sellado resiste eficazmente la intrusión de polvo y la pulverización de agua a baja presión desde todas las direcciones, lo que lo hace adecuado para entornos industriales y exteriores hostiles. La vida mecánica no es inferior a 100.000 ciclos y la vida eléctrica no es inferior a 30.000 ciclos.
Parámetros técnicos principales
Corriente operativa nominal: 63A
Voltaje de funcionamiento nominal: CA 440 V (50/60 Hz)
Voltaje de aislamiento nominal: 690 V
Estructura: Dos secciones (dos capas) con un total de 8 terminales, que permiten conmutar entre dos cargas/fuentes de alimentación.

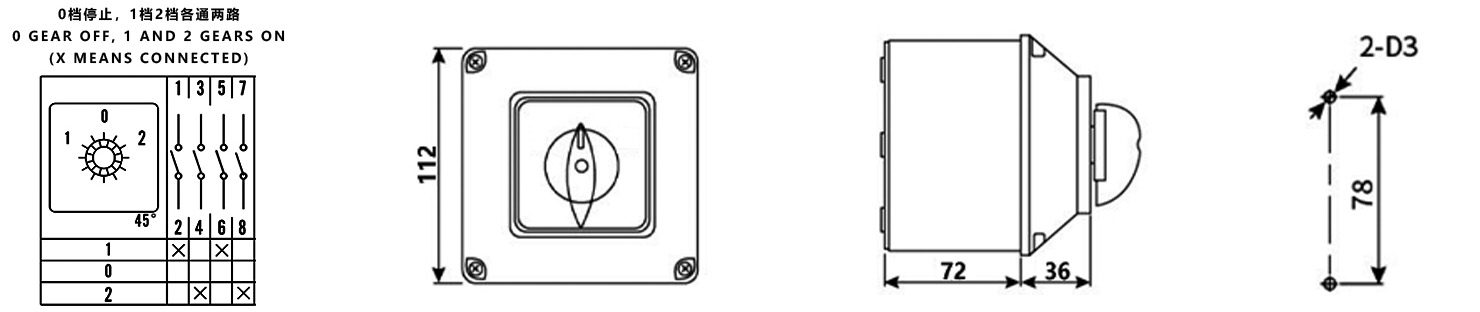

Lógica: Posición 1: 1-2, 5-6 encendido; Posición 0: Todo apagado; Posición 2: 3-4, 7-8 encendido.
Clasificación de protección: IP65 (a prueba de polvo, resistente al chorro de agua).
Capacidad de cableado: Tornillos M6, adecuados para secciones transversales de conductores de 6,0 – 16 mm², par de apriete de 2,5 N·m.
Indicadores de vida: Vida mecánica ≥ 100.000 ciclos; Vida eléctrica ≥ 30.000 ciclos (bajo carga nominal). Entorno operativo: Adecuado para entornos industriales con temperaturas que oscilan entre -25°C y 40°C y altitudes ≤2000m.
Escenarios de aplicación: Este interruptor está diseñado específicamente para aplicaciones industriales que requieren conmutación manual y aislamiento de circuitos trifásicos o monofásicos de potencia media a alta (clase 63A), donde el entorno de instalación conlleva riesgos de polvo, humedad o salpicaduras de agua.
Conmutación de equipos de alta potencia para exteriores y entornos hostiles: sirve como interruptor de conmutación de energía principal/de respaldo o interruptor de selección de modo de operación para estaciones de bombeo de agua para exteriores, ventiladores grandes, unidades de aire acondicionado, compuertas eléctricas y sistemas de distribución de iluminación para exteriores. Su protección IP65 garantiza un funcionamiento fiable en entornos lluviosos y polvorientos.
Aislamiento de seguridad y conmutación de carga de gabinetes eléctricos industriales: se utiliza para conmutación de carga y aislamiento de mantenimiento de circuitos derivados de energía de clase 63A en gabinetes de control de energía en talleres de fábrica y salas de distribución de energía. Por ejemplo, cambiar manualmente entre dos motores de alta potencia (como compresores de aire y bombas de agua circulante) en una configuración "uno en uso, uno fuera de uso".
Control de Maquinaria Pesada: Integrado en los sistemas de control eléctrico de maquinaria de construcción, equipos portuarios y maquinaria agrícola, se utiliza para seleccionar y controlar el suministro de energía para diferentes mecanismos de trabajo o accesorios de alta potencia. Sus capacidades de protección pueden soportar vibraciones, polvo y salpicaduras de agua.
Aplicaciones críticas que requieren cableado de alta confiabilidad: sus tornillos M6 son compatibles con cables de sección grande y cumplen con los altos estándares de requisitos de conexión eléctrica en cuanto a confiabilidad y baja resistencia de contacto. Adecuado para aplicaciones con estrictos requisitos de calidad de conexión.
