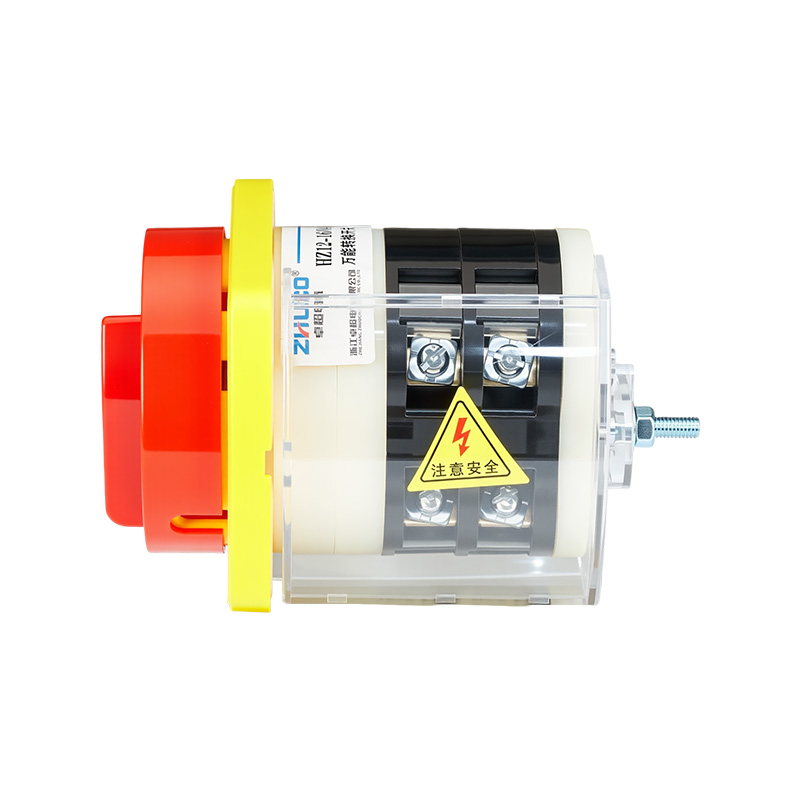

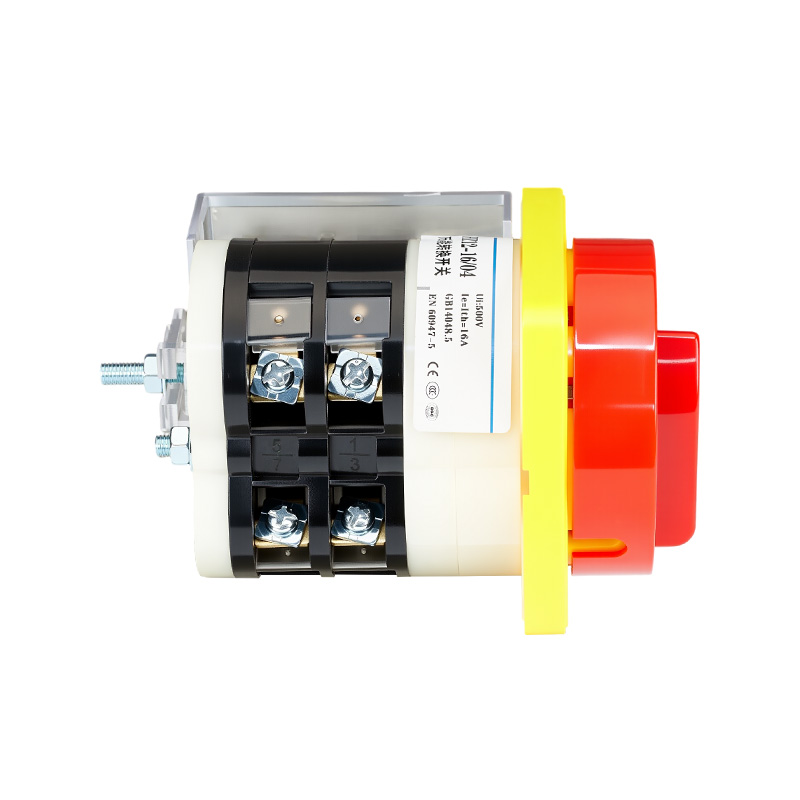

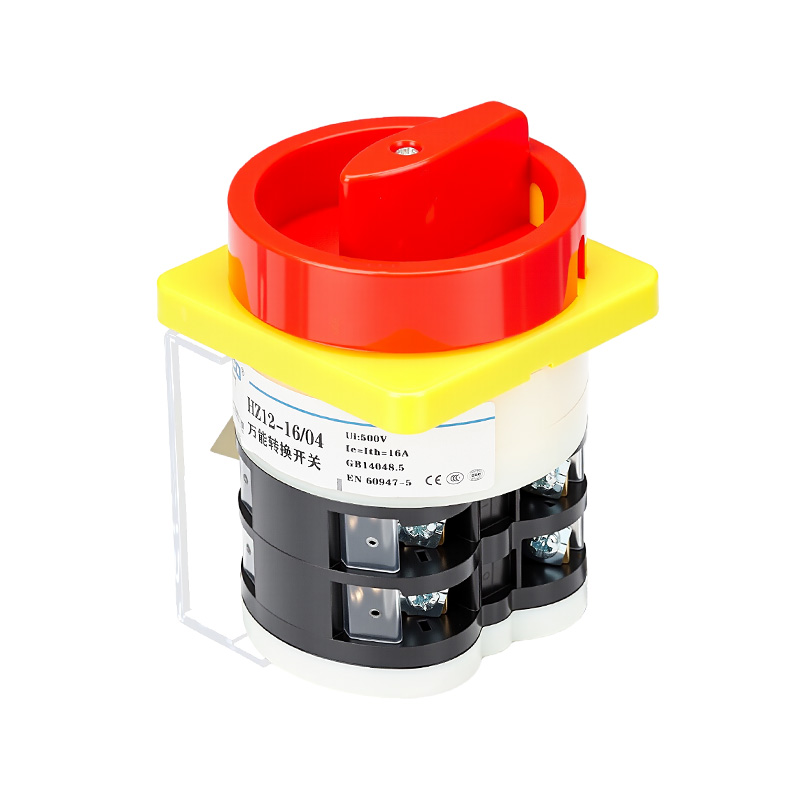

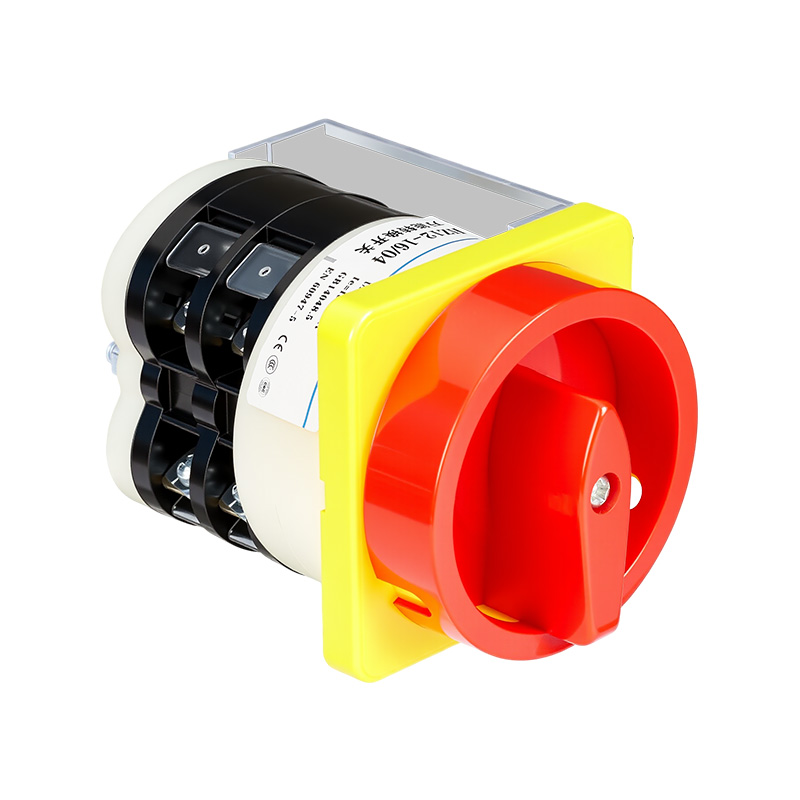

El HZ12-16/04 es un interruptor de aislamiento de energía de dos posiciones (0 APAGADO, 1 ENCENDIDO) que cumple con los estándares de seguridad industrial. Lo más destacado de su diseño principal es su función de candado de doble posición: ya sea en la posición segura "OFF" (0) o en la posición "ON" (1), lo que garantiza el funcionamiento continuo del equipo, el candado se puede utilizar para bloquear el interruptor, evitando eficazmente operaciones no autorizadas o cambios accidentales de estado. Es un componente ideal para implementar estrictos LOTO (Procedimientos Operativos de Seguridad). Además, el producto viene de serie con una cubierta protectora en la entrada, que proporciona protección adicional contra descargas eléctricas. El modelo de parada de emergencia cuenta con un destacado panel amarillo y una perilla roja para indicación de parada de emergencia, cumpliendo con las normas de ergonomía y seguridad.
1. Parámetros técnicos principales
Corriente de calentamiento de aire libre convencional (Ith): 16A

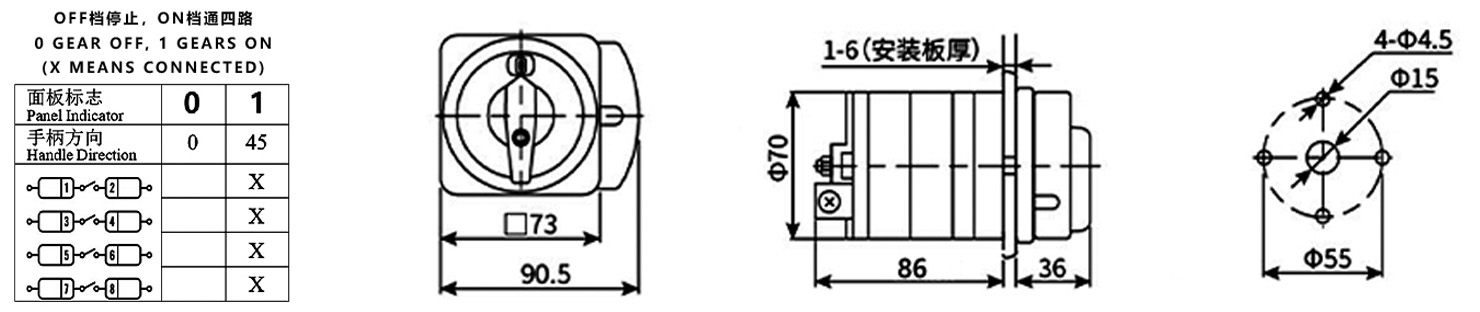

Configuración y función del contacto:
Posición "0" (OFF, bloqueable): Todos los contactos 1-2, 3-4, 5-6, 7-8 están completamente desconectados, lo que proporciona un aislamiento eléctrico visible.
Posición "1" (ON, bloqueable): Los cuatro conjuntos de contactos están cerrados.
Características de seguridad:
Puntos de candado dobles: Se proporcionan orificios para candado en ambas posiciones 0 y 1 (los casilleros se suministran por separado), lo que admite estrategias de bloqueo de seguridad flexibles.

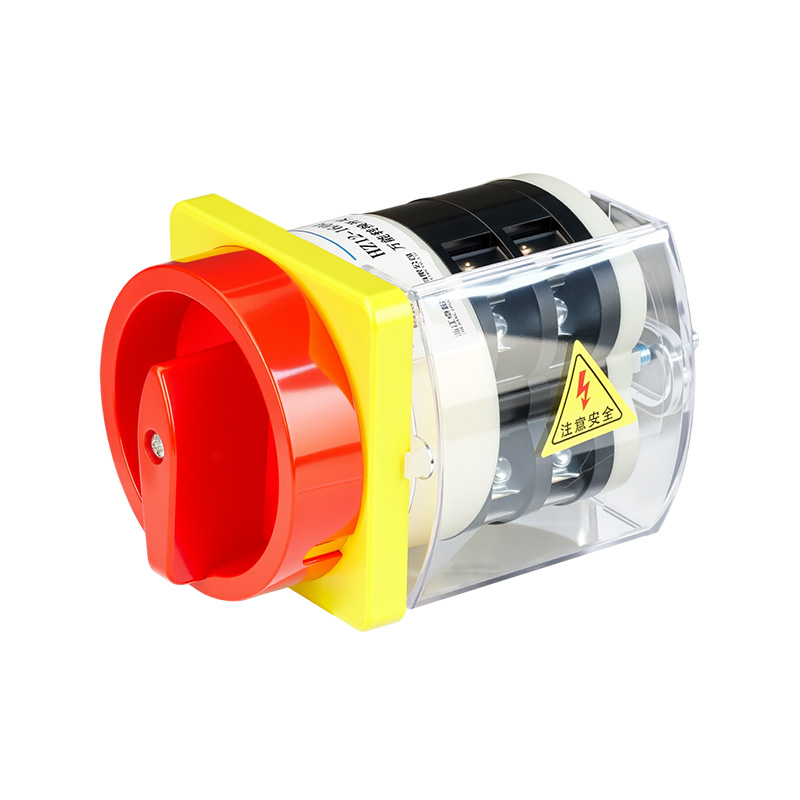

Cubierta protectora de entrada: protege los terminales y evita el contacto accidental.
Estructura, instalación y entorno:
Estructura y materiales: Cuenta con una carcasa ignífuga, resistente a altas temperaturas y respetuosa con el medio ambiente. Internamente, utiliza conductores de cobre engrosados y contactos de aleación de plata para garantizar el rendimiento eléctrico.
Capacidad de cableado: Tornillos de cableado M4, adecuados para cables 1,0 – 2,5 mm², par de apriete 1,2 N·m.
Condiciones de funcionamiento:
Temperatura ambiente: -25°C a 40°C (promedio de 24 h ≤ 35°C)
Altitud: ≤ 2000 m
Humedad relativa: ≤ 50% a 40°C; se permite una humedad más alta a temperaturas más bajas (por ejemplo, hasta 90% a 25°C).
2. Escenarios de aplicación
Este interruptor está diseñado para aplicaciones industriales con requisitos estrictos de seguridad operativa, control de acceso y protección del estado del equipo, y es especialmente adecuado para equipos que requieren mecanismos de bloqueo obligatorios.
Aplicaciones principales: aislamiento eléctrico y bloqueo para equipos de alta seguridad
Máquinas herramienta industriales y líneas de producción: sirve como interruptor principal de aislamiento de energía para máquinas herramienta CNC, centros de mecanizado, equipos de estampación y líneas de ensamblaje. Bloquearlo en la posición "0" garantiza la seguridad durante el mantenimiento; bloquearlo en la posición "1" durante la producción evita que personal no autorizado detenga accidentalmente la máquina, garantizando la continuidad de la producción.
Procesos críticos y equipos experimentales: se utilizan en entornos químicos, farmacéuticos y de laboratorio donde no se permiten cortes de energía no autorizados. Bloquearlo en la posición "1" garantiza un suministro continuo de energía a procesos o experimentos críticos.
Aplicaciones de la función de parada de emergencia:

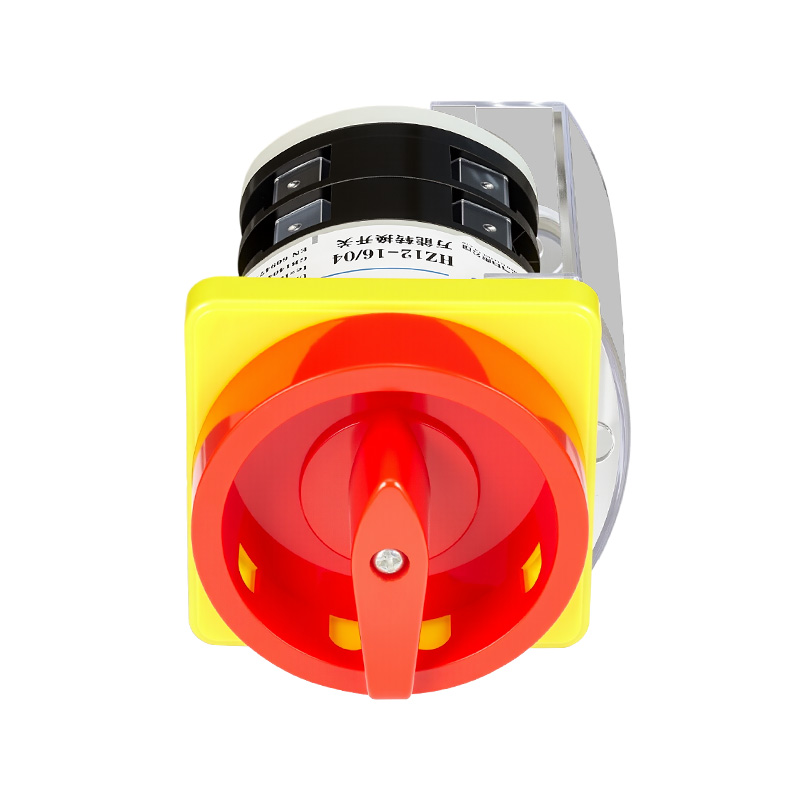

Interruptor de parada de emergencia: cuenta con un panel amarillo y una perilla roja. Instalado en un lugar destacado del panel de control del equipo, permite una rápida desconexión de energía en caso de emergencia.
Distribución de energía de seguridad general: sirve como interruptor de operación manual y bloqueo de seguridad para circuitos de carga crítica en cajas de distribución y gabinetes de control donde se requieren regulaciones claras de gestión de seguridad.
