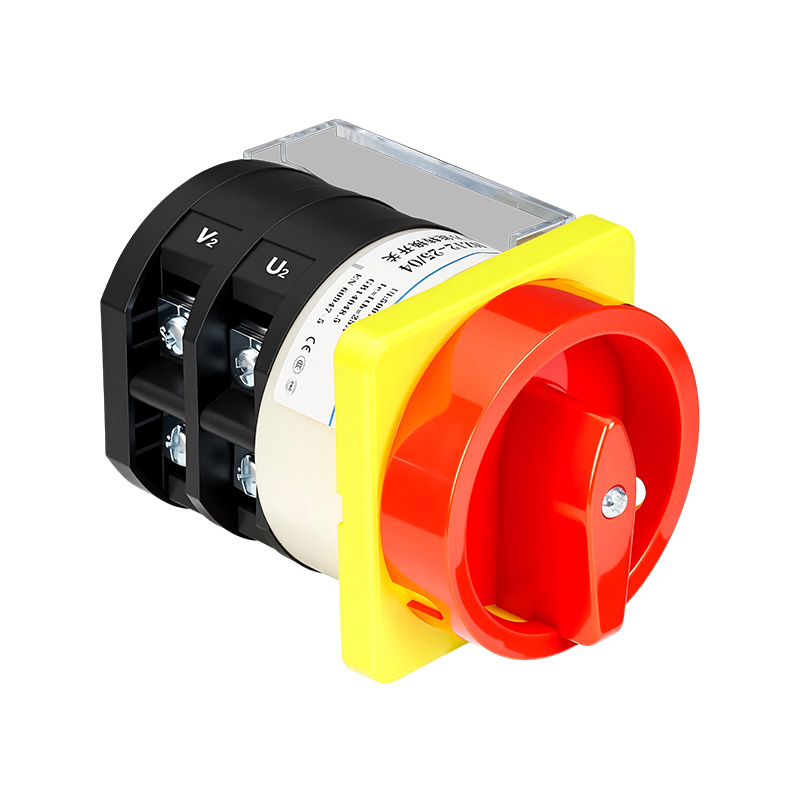

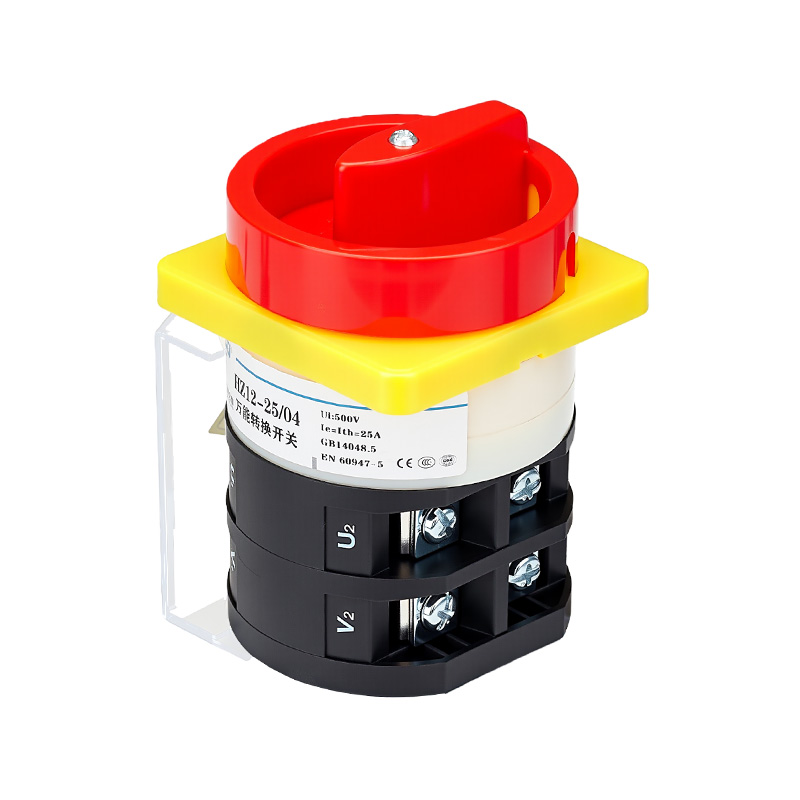

El HZ12-25/04 es un interruptor de desconexión de energía de grado industrial de dos posiciones (0-OFF, 1-ON) y corriente nominal de 25 A. Cuenta con una función de candado única para las posiciones "OFF" y "ON", lo que garantiza la seguridad operativa y la gestión. Se bloquea en un estado de aislamiento seguro durante el mantenimiento del equipo y en el estado de trabajo durante la operación para evitar operaciones no autorizadas, alineándose con los estrictos LOTO (Procedimientos operativos de seguridad) y el control de acceso. El interruptor viene de serie con una cubierta protectora de entrada y está disponible un modelo de parada de emergencia (panel amarillo, perilla roja), lo que lo convierte en un componente de seguridad y control de potencia manual ideal para equipos de proceso críticos o de alto riesgo.
1. Parámetros técnicos principales
Parámetros eléctricos:
Corriente de calentamiento de aire libre convencional (Ith): 25A
Configuración y función del contacto:
Posición "0" (APAGADO): Los cuatro contactos principales 1-2, 3-4, 5-6 y 7-8 están completamente abiertos.
Posición "1" (ON): Los cuatro contactos están cerrados de forma fiable.
Características estructurales: Emplea una estructura de contacto de dos secciones (dos capas), con cuatro conjuntos de contactos que operan en paralelo para mejorar la capacidad de carga de corriente y la confiabilidad.
Características de seguridad y protección:
Mecanismo de candado doble: Se proporcionan orificios de candado estándar (los candados se suministran por separado) en las posiciones "0" y "1", lo que permite un bloqueo forzado durante el funcionamiento.

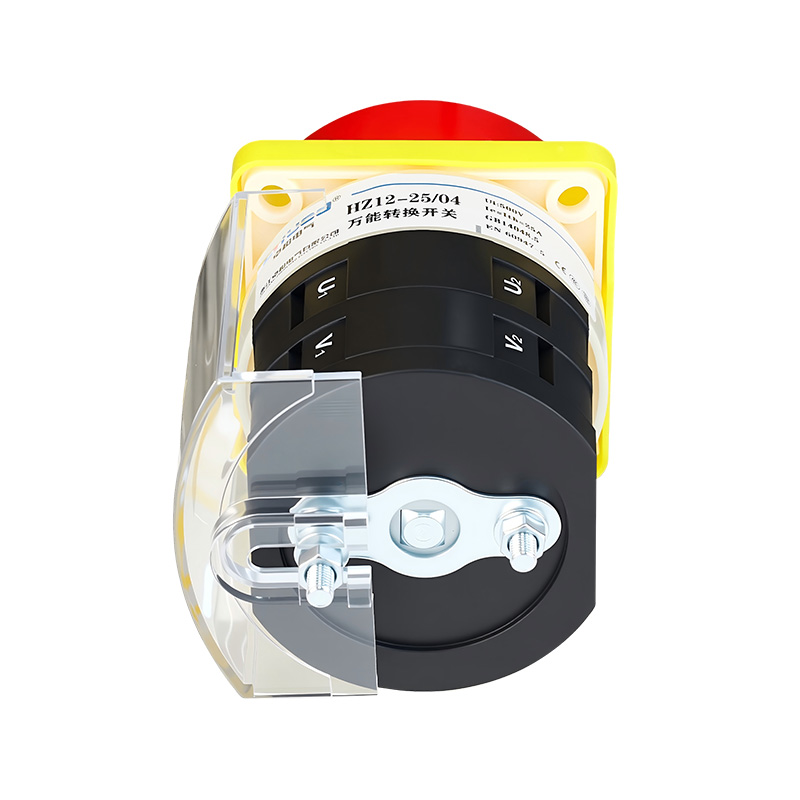

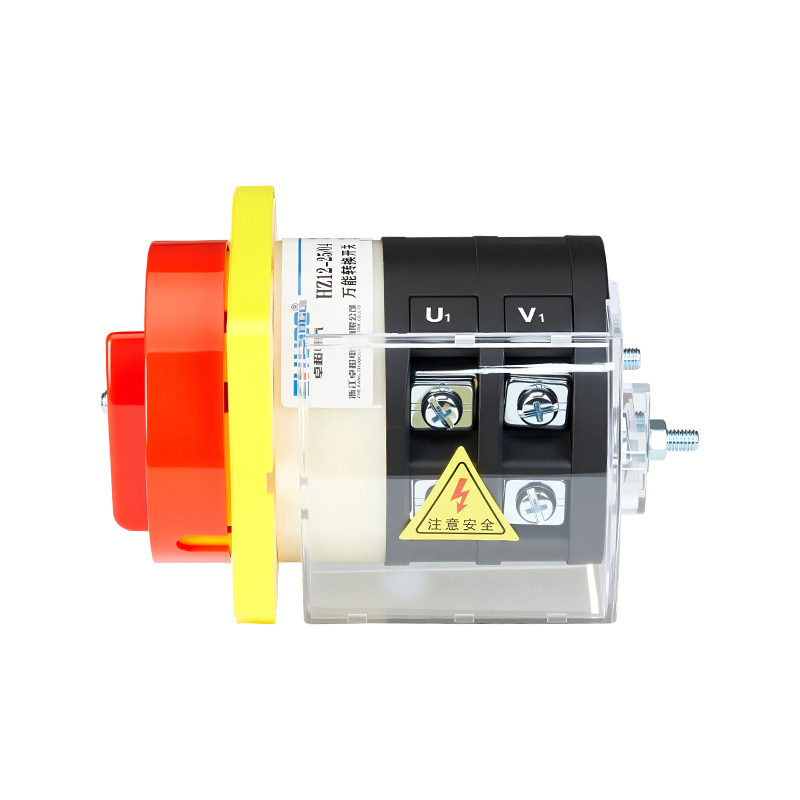

Cubierta protectora de entrada: la cubierta protectora estándar transparente o aislada evita eficazmente el contacto accidental con terminales activos.
Identificación del modelo de parada de emergencia: Los modelos opcionales utilizan un panel amarillo y una perilla roja en forma de hongo como indicador visual para la parada de emergencia, de acuerdo con las normas de seguridad IEC 60204-1.
Cableado e instalación:
Especificaciones del cableado: Tornillos terminales M5, sección transversal recomendada del cable 1,5-4,0 mm², par de apriete 2,0 N·m.
Condiciones ambientales:
Temperatura de funcionamiento: -25°C a 40°C (promedio de 24 h ≤ 35°C)
Altitud: ≤ 2000 m
Humedad relativa: ≤ 50% a 40°C; hasta 90% a temperaturas más bajas (p. ej., 25°C).
Materiales y procesos:
La carcasa está fabricada con materiales ignífugos, resistentes a altas temperaturas y respetuosos con el medio ambiente.
Los conductores internos son de cobre espesado y los contactos están hechos de aleación de plata, lo que garantiza baja resistencia de contacto, conductividad, resistencia a la oxidación por arco y una larga vida útil.
2. Escenarios de aplicación
Este interruptor es adecuado para circuitos industriales de potencia y control con altos requisitos de capacidad actual, seguridad operativa y gestión del estado.
Fuente de alimentación principal y punto de bloqueo de seguridad para equipos de potencia media: sirve como interruptor de aislamiento de potencia principal para equipos de clase 25A, como máquinas herramienta CNC, máquinas de corte por láser, máquinas de moldeo por inyección de tamaño mediano y bancos de pruebas. Su función de doble bloqueo permite: bloquear a la posición "0" durante el mantenimiento; bloquear a la posición "1" durante la operación de producción para evitar cortes de energía accidentales que provoquen interrupciones en la producción o pérdida de datos.
Procesos críticos y áreas sensibles a la seguridad: control de potencia para líneas de producción química, grandes instrumentos de laboratorio y gabinetes de servidores de datos. El bloqueo en la posición "1" garantiza procesos críticos ininterrumpidos y evita apagados no autorizados.
