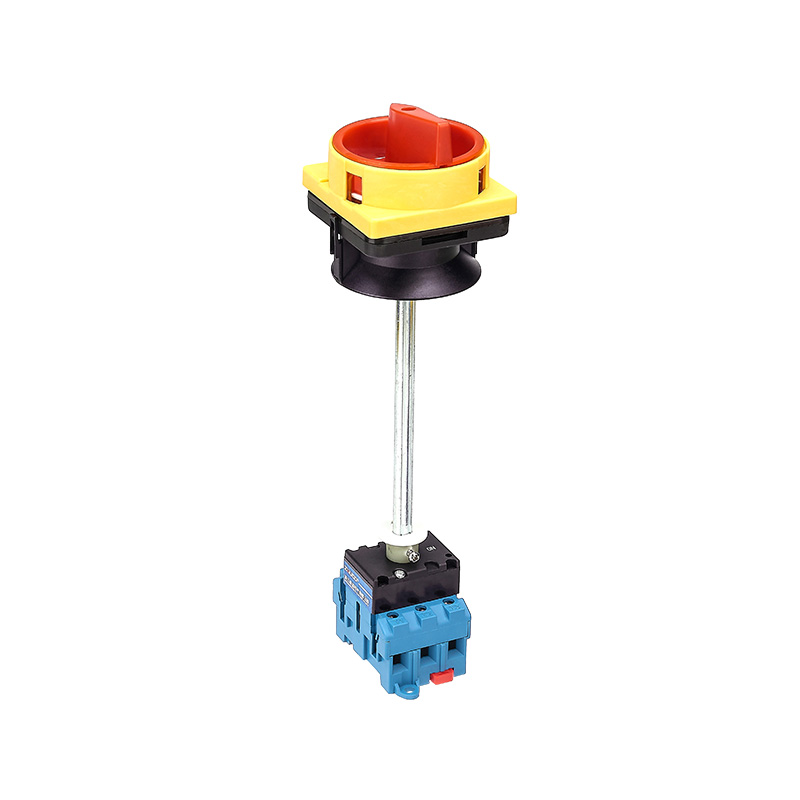

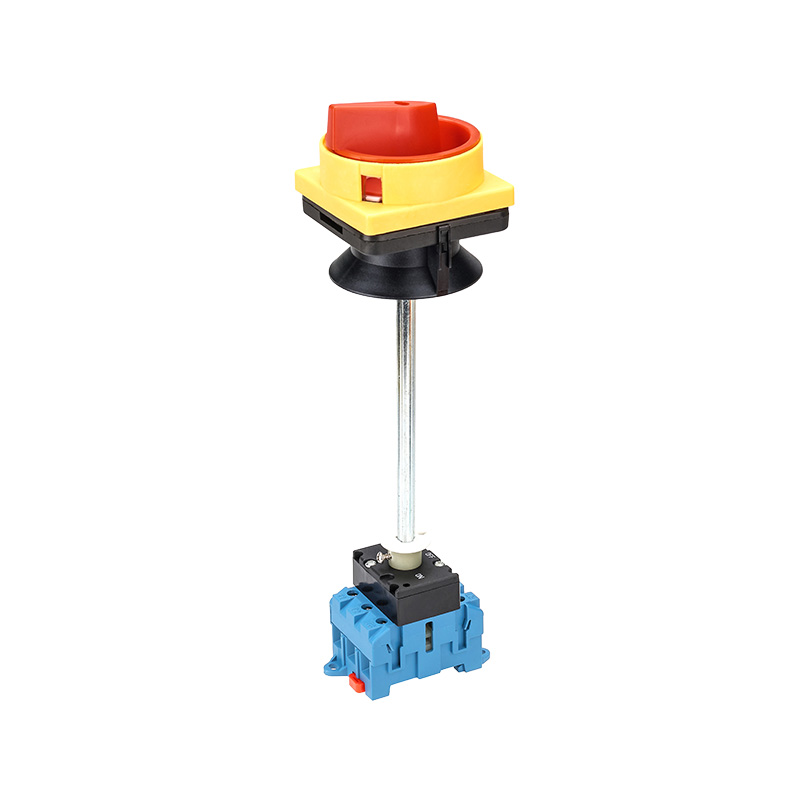

El SZD11-32/300010-B es un interruptor de desconexión de carga manual trifásico (3P) con una función de bloqueo de seguridad avanzada integrada y una corriente nominal de 32A. Su diseño central utiliza un sistema de montaje base y un mecanismo operativo de varilla larga para permitir la operación externa y aplicar un enclavamiento mecánico entre la posición del interruptor y la puerta del gabinete. Este mecanismo de enclavamiento garantiza que la puerta del gabinete de control solo se pueda abrir cuando el interruptor esté en la posición "OFF"; por el contrario, el interruptor no puede cerrarse a la posición "ON" cuando la puerta del gabinete está abierta, eliminando fundamentalmente el riesgo de operación en vivo y cumpliendo con los más altos estándares de seguridad.
Características principales:
Enclavamiento y aislamiento de seguridad:

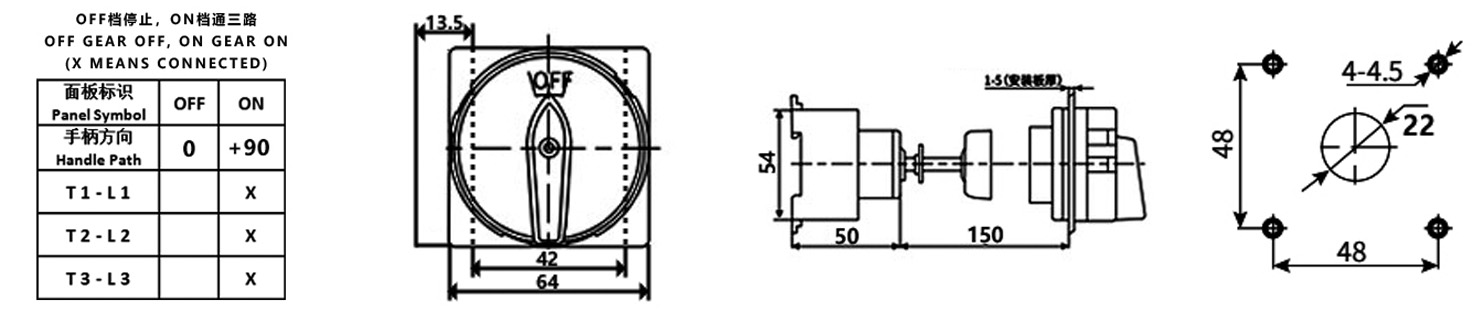

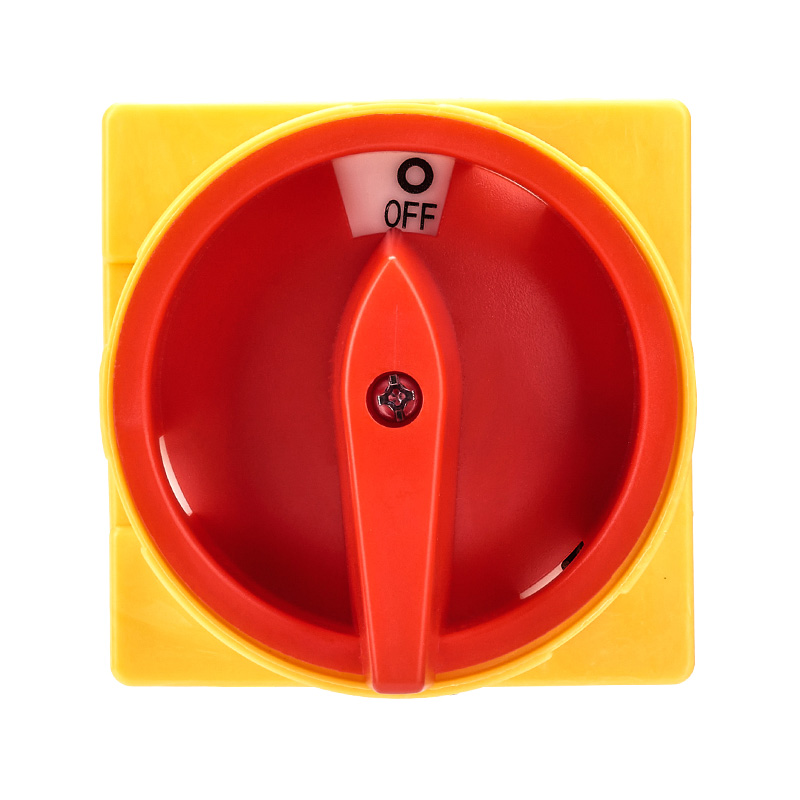

Función: Operación de dos posiciones (ON/OFF). En la posición "ON", los contactos principales trifásicos (T1-L1, T2-L2, T3-L3) están conectados de forma fiable; en la posición "OFF", todos los polos están completamente desconectados, proporcionando un punto de aislamiento de seguridad visible. Se puede añadir un candado adicional a esta posición (el casillero se suministra por separado) para un doble bloqueo.
Mecanismo de enclavamiento de puertas: una estructura de enclavamiento mecánico obligatoria, un dispositivo de seguridad central que garantiza la seguridad del personal de mantenimiento. Instalación y Operación:

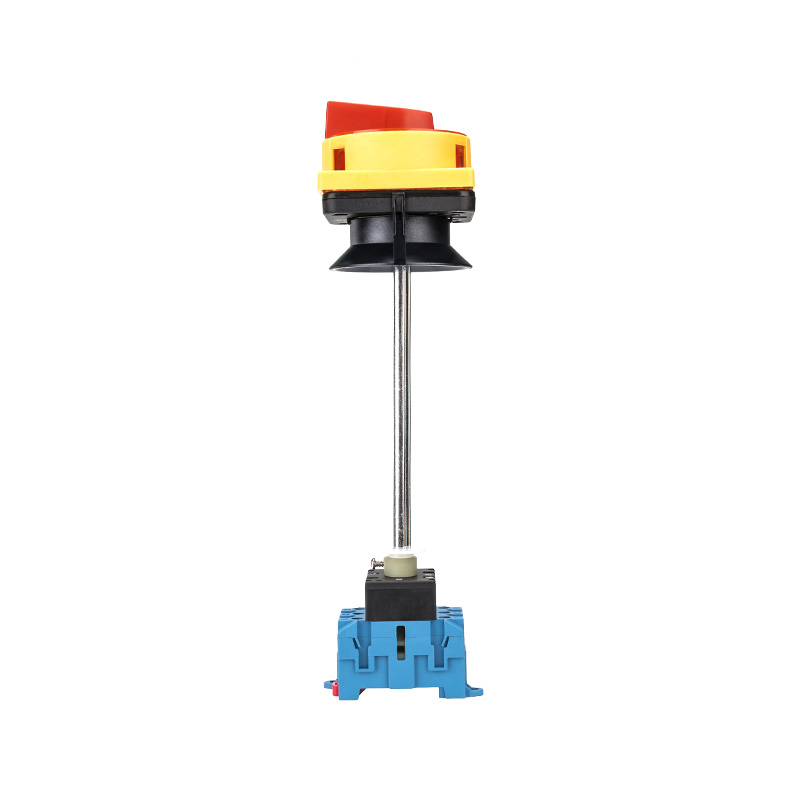

Método de instalación: La base del cuerpo del interruptor se instala dentro del gabinete y el funcionamiento se logra mediante un mecanismo de transmisión de varilla larga que se extiende hasta el panel de la puerta del gabinete. Este diseño ahorra espacio en el panel y mantiene la integridad protectora general del gabinete.
Clasificación de protección: El cuerpo del interruptor generalmente tiene altas características de protección (la clasificación específica necesita confirmación). El diseño del mecanismo de varilla larga y de la puerta del gabinete debe garantizar que la protección en el punto de operación cumpla con los requisitos.
Especificaciones eléctricas:
Corriente operativa nominal: 32A
Voltaje de funcionamiento nominal: CA 440 V, 50 Hz
Cumplimiento de normas: GB/T 14048.3, IEC 60947-3
Características de rendimiento: Gran distancia de aislamiento, rápida velocidad de rotura, seguro y confiable.
Cableado y vida útil:
Terminales: tornillos M3.5, rango de alambre 2,5–6,0 mm², par de apriete 0,8 N·m.
Vida útil eléctrica: AC-23 (distribución) ≥ 10.000 ciclos; AC-3 (motor) ≥ 6.000 ciclos.
Frecuencia de funcionamiento: Ciclo de trabajo nominal (8 horas) / Ciclo de trabajo intermitente ≤ 30 veces/hora.
Condiciones de funcionamiento: Temperatura ambiente -25°C a 40°C, altitud ≤ 2000m.
Escenarios de aplicación: Este interruptor está diseñado para entornos industriales con requisitos estrictos de seguridad operativa, estándares de mantenimiento y facilidad de instalación.
Aplicaciones obligatorias de aislamiento de seguridad: ampliamente utilizado en las industrias de alimentos y bebidas, farmacéutica, química y de tratamiento de agua, y sirve como aislamiento de energía principal e interruptor de enclavamiento para gabinetes de control de líneas de producción y cajas de energía de equipos que deben cumplir con estrictas regulaciones de enclavamiento de seguridad (como LOTO).
Armarios protectores que requieren operación externa: adecuados para escenarios donde los gabinetes de control y las cajas de distribución requieren una operación segura fuera de la puerta cerrada del gabinete. La alimentación se puede encender y apagar sin abrir la puerta del gabinete, lo que mejora la seguridad operativa y la comodidad.
Control directo del motor y mantenimiento de seguridad: se utiliza para controlar motores asíncronos trifásicos de pequeña capacidad (≤32A) y proporcionar un punto de aislamiento físico con protección de enclavamiento obligatoria para su mantenimiento. Es una configuración estandarizada para garantizar la seguridad del personal de mantenimiento.
