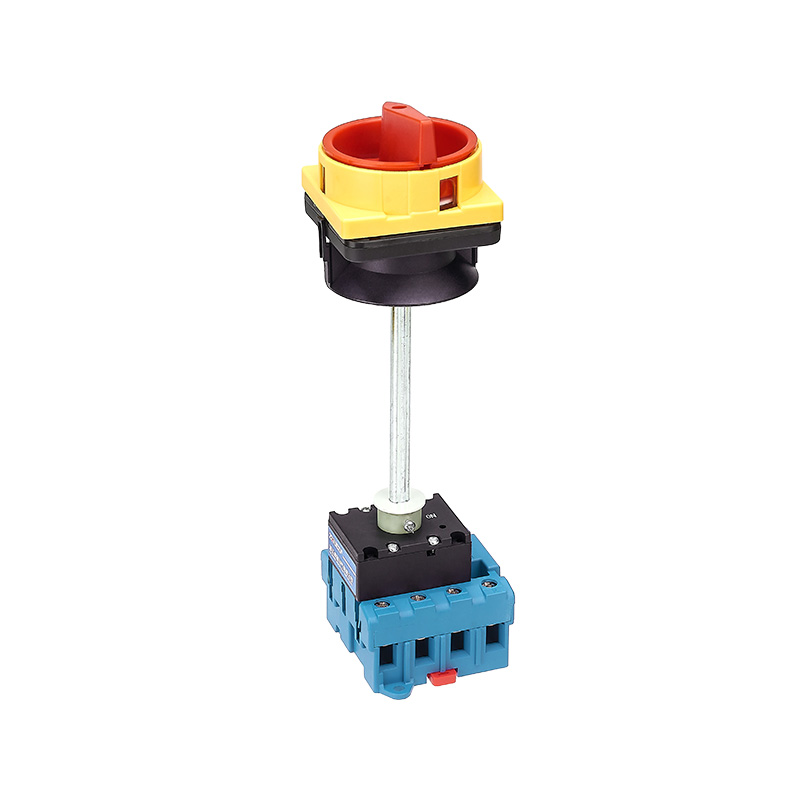

El SZD11-63/400010-B es un interruptor de desconexión de carga manual que integra funciones de aislamiento de cuatro polos y operación externa, con una corriente nominal de 63A. Su diseño central es adecuado para sistemas eléctricos trifásicos de cuatro hilos (3P N). El interruptor está montado en la base y funciona de forma segura desde el exterior del gabinete de control a través de un mecanismo de palanca larga, que integra un enclavamiento mecánico obligatorio entre puerta y interruptor. Este mecanismo de enclavamiento garantiza que la puerta del gabinete solo se pueda abrir cuando la manija del interruptor esté en la posición "OFF" (todos los polos, incluido el polo neutro N, están desconectados); por el contrario, si la puerta del gabinete está abierta, el interruptor no se puede cerrar, eliminando físicamente el riesgo de contacto vivo y convirtiéndolo en un componente clave que cumple con el más alto nivel de estándares de seguridad eléctrica.

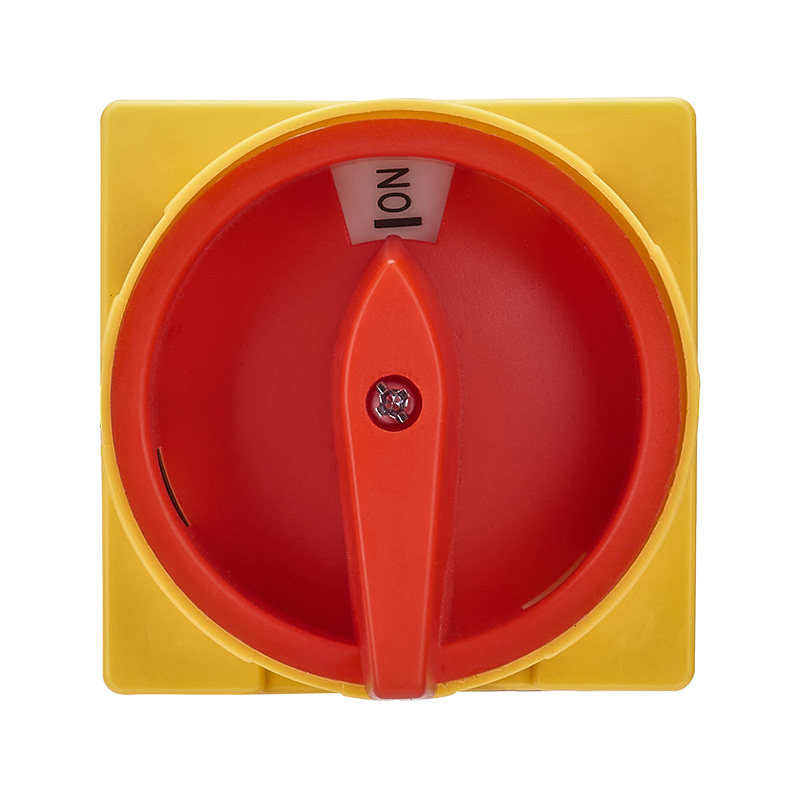

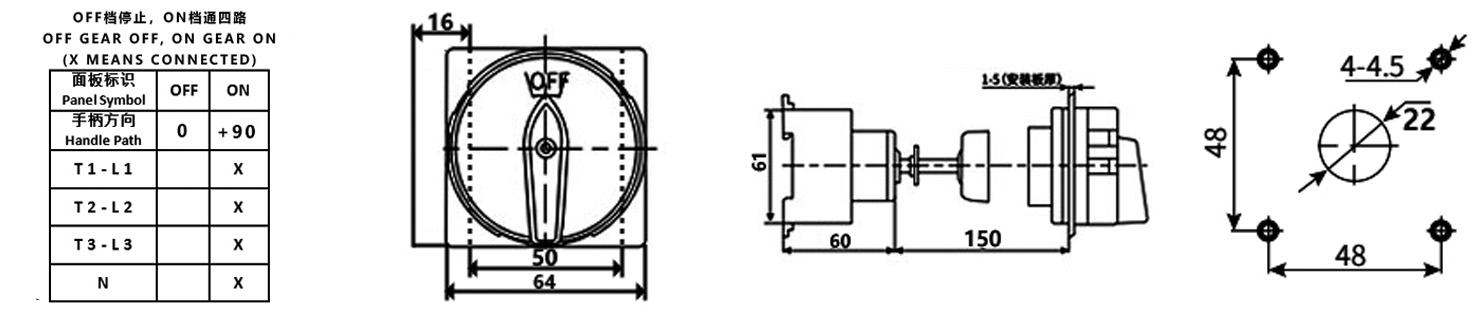

Función: Operación de dos posiciones (ON/OFF). En la posición "ON", los contactos principales trifásicos (T1-L1, T2-L2, T3-L3) y el polo neutro (N) están conectados de forma fiable; en la posición "OFF", todos los polos (incluido el polo N) están completamente desconectados, lo que proporciona un aislamiento eléctrico completo. Esta ubicación también proporciona un punto de candado (el casillero se suministra por separado), que admite un bloqueo de seguridad adicional (LOTO).

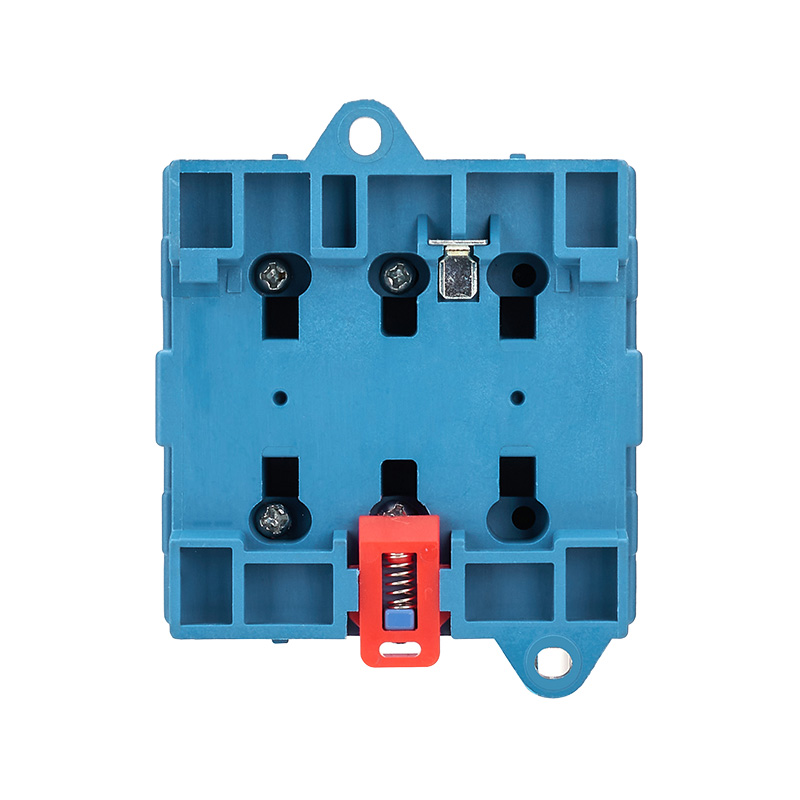

Mecanismo de enclavamiento de puerta: un enclavamiento mecánico obligatorio, la garantía principal para lograr la lógica de seguridad "abrir puerta, apagar; apagar puerta, abrir puerta".

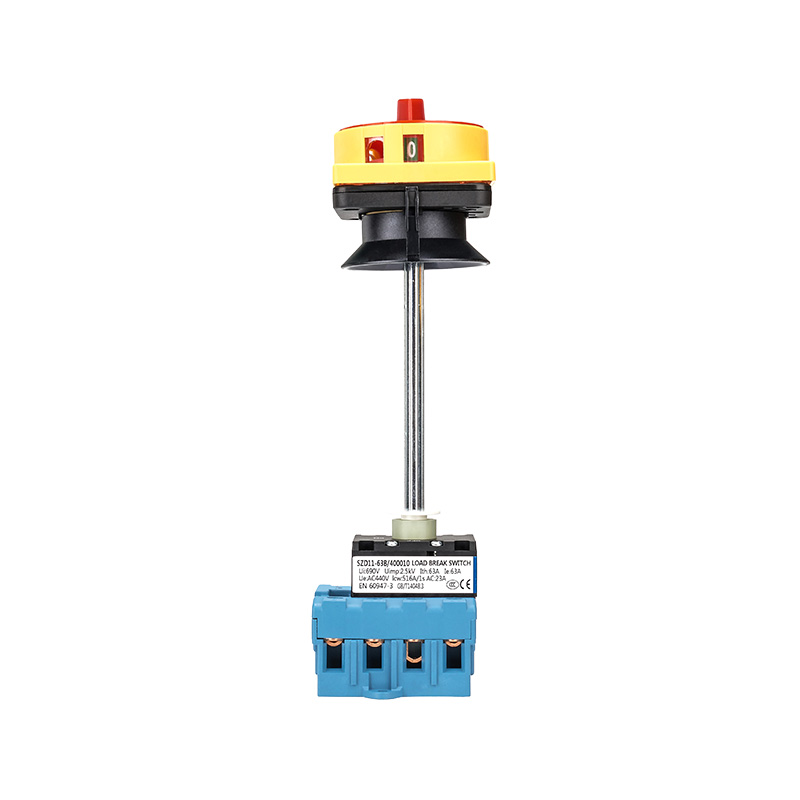

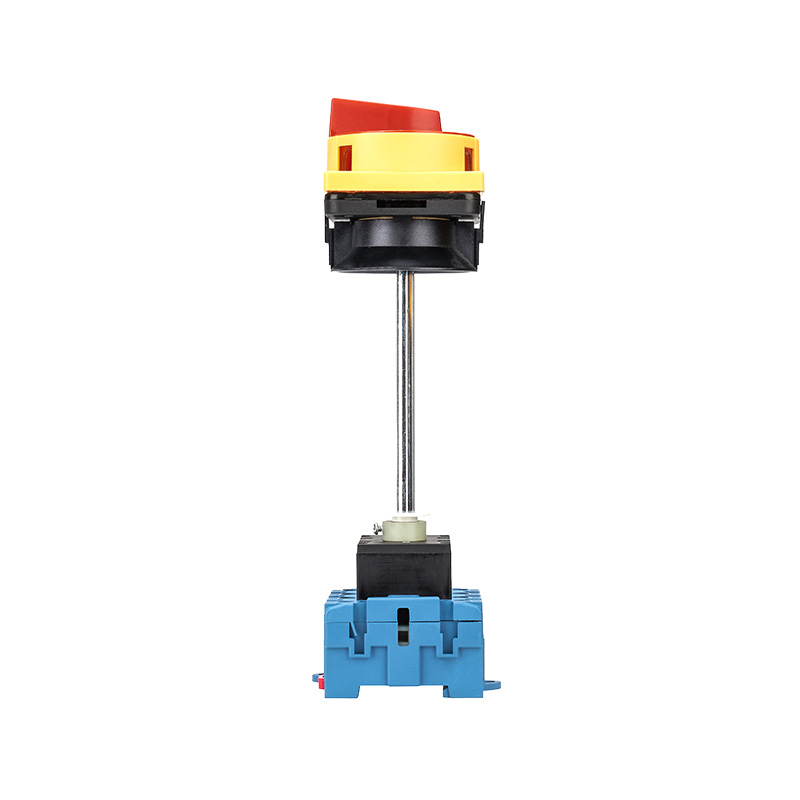

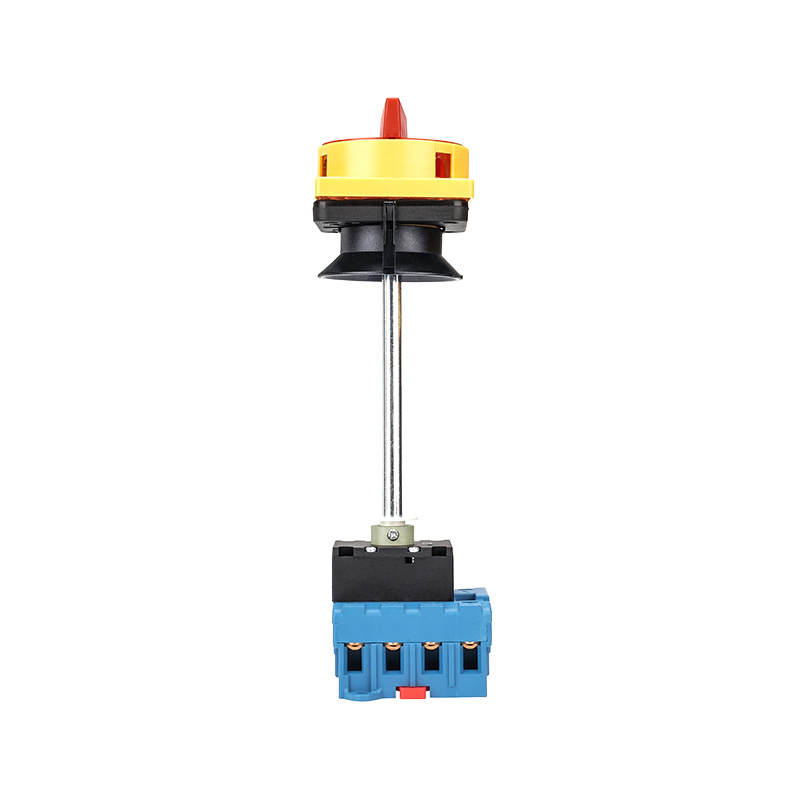

Método de instalación: La base del cuerpo del interruptor se instala dentro del gabinete y se conecta a la manija de operación fuera de la puerta del gabinete a través de una varilla larga rígida, lo que permite la operación externa. Este diseño garantiza la protección del cuerpo del interruptor, facilita el funcionamiento y elimina la necesidad de grandes orificios en el panel.
Especificaciones eléctricas:
Corriente operativa nominal: 63A
Voltaje de funcionamiento nominal: CA 440 V, 50 Hz
Número de polos: 4 polos (3P N)
Normas de cumplimiento: GB/T 14048.3, IEC 60947-3
Características de rendimiento: Gran distancia de aislamiento, rápida velocidad de rotura, lo que garantiza la seguridad operativa y la confiabilidad.
Cableado y vida útil:
Terminales: tornillos M4, área de sección transversal de alambre recomendada 6,0 –10 mm², par de apriete 1,2 N·m.
Vida eléctrica: AC-23 (carga de distribución) ≥ 10.000 ciclos; AC-3 (carga del motor) ≥ 6.000 ciclos.
Frecuencia de funcionamiento: Ciclo nominal de 8 horas/ciclo intermitente ≤ 30 ciclos/hora.
Condiciones de funcionamiento: Temperatura ambiente -25°C a 40°C, altitud ≤ 2000m, adaptable a la humedad ambiental industrial normal.
Escenarios de aplicación: Este interruptor está diseñado específicamente para circuitos de control y distribución de energía trifásicos de cuatro cables industriales y comerciales con requisitos estrictos de seguridad operativa, cumplimiento de mantenimiento e integridad del sistema (desconexión de línea neutra).
Circuitos de distribución de energía de alto estándar de seguridad: Adecuados para centros de datos, salas de equipos de comunicación, instalaciones médicas, laboratorios y cajas de distribución comerciales/industriales que utilizan sistemas de puesta a tierra TN-S o TN-CS. Como interruptor de desconexión principal para circuitos derivados o equipos, su función de aislamiento de cuatro polos es crucial.
Gabinetes de control con enclavamientos de seguridad obligatorios: se utilizan como interruptores de alimentación principales en equipos mantenidos con frecuencia, como gabinetes de control de líneas de producción, grandes cajas de control de unidades HVAC y centros de control de bombas; su función de enclavamiento de puertas es una configuración obligatoria para garantizar la seguridad del personal de mantenimiento.
Situaciones que requieren operación segura desde fuera del gabinete: proporciona una solución operativa segura y conveniente para cargas trifásicas de cuatro cables clase 63A (como unidades de ventilador, unidades de bomba y compresores de tamaño mediano) instaladas en gabinetes cerrados y que requieren conmutación de energía externa.
Punto clave de cumplimiento: Un producto emblemático que cumple con estrictos estándares de seguridad eléctrica nacionales e internacionales (como la prevención de mal funcionamiento y el aislamiento obligatorio de la línea neutra), ampliamente utilizado en proyectos de ingeniería que requieren certificación de cumplimiento.
