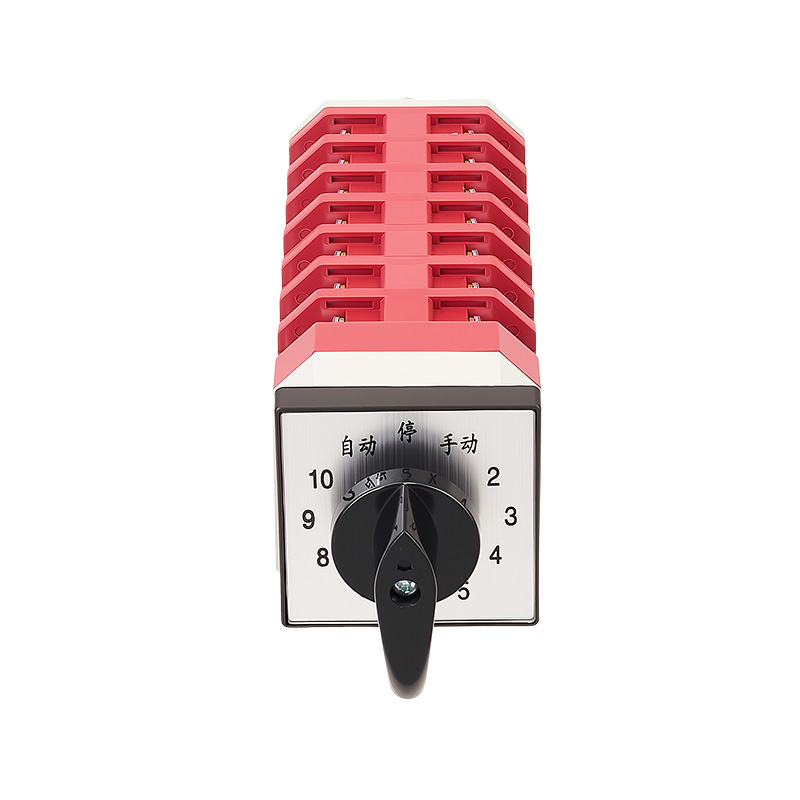

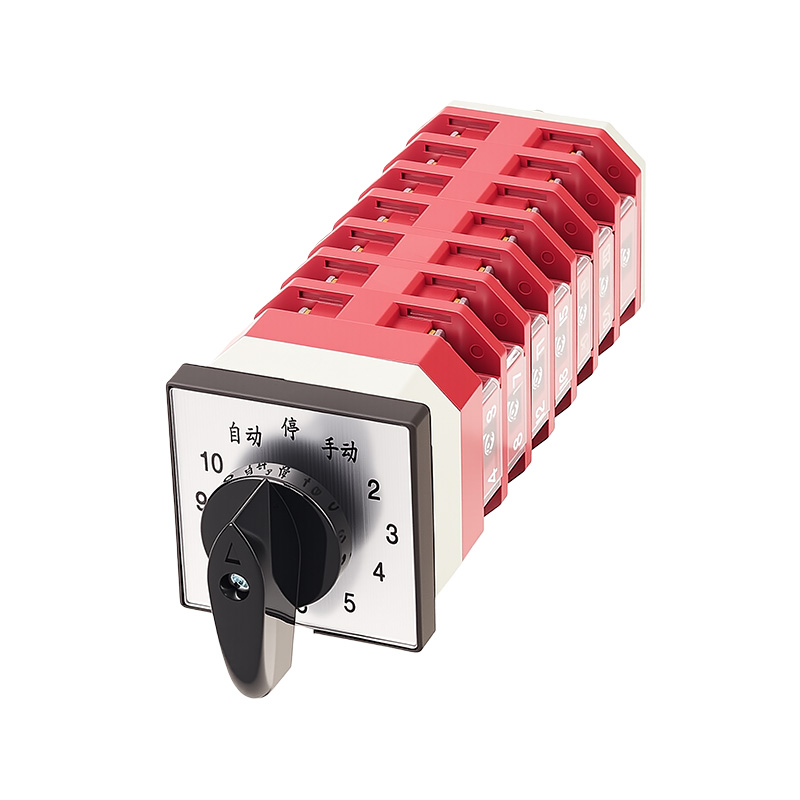

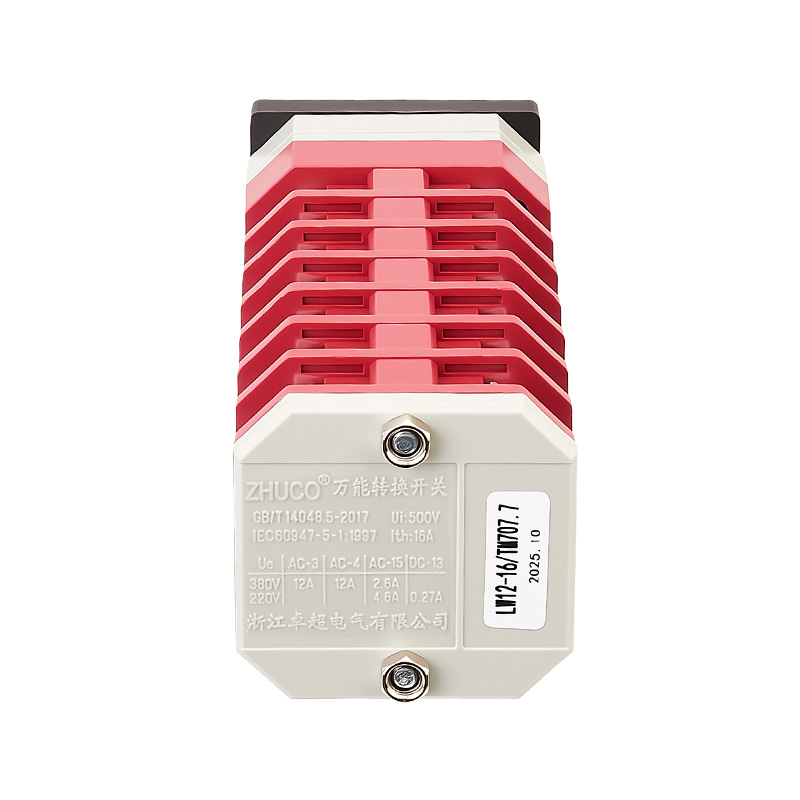

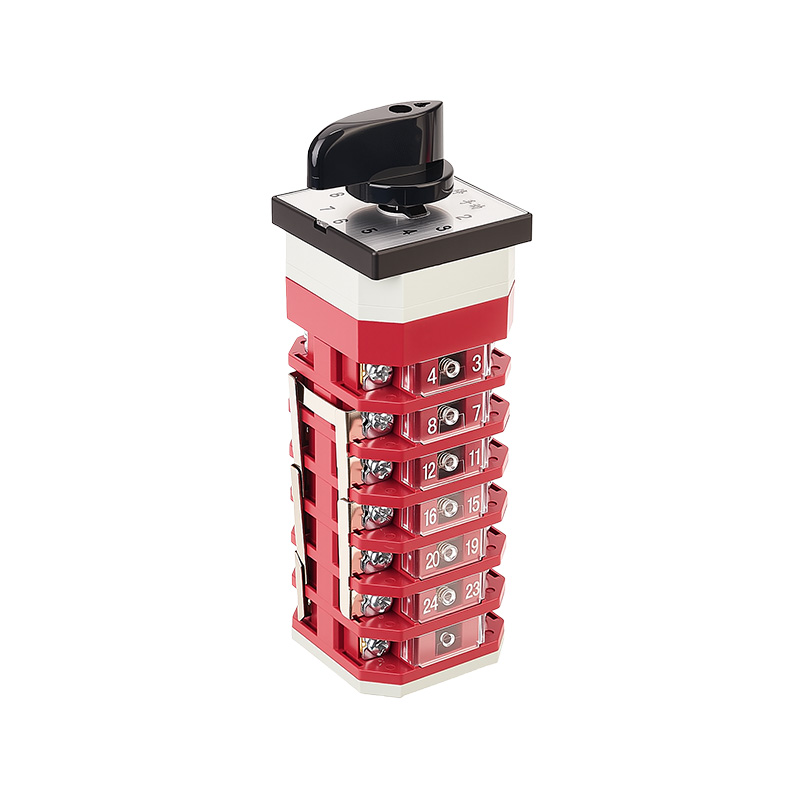

El LW12-16/TM707.7 es un interruptor de cambio escalonado de diez circuitos diseñado para sistemas de compensación de potencia reactiva de bajo voltaje. Como unidad de control manual central del banco de condensadores, permite un ajuste manual preciso del factor de potencia del sistema girando un mango en diez pasos (0 a 10) cuando falla el dispositivo de compensación automática o se requiere una intervención precisa. El producto presenta una combinación de colores rojo y blanco, y el panel integra la selección del modo "parada automática manual" y una escala digital clara de 0 a 10, lo que hace que la operación sea intuitiva y proporciona indicaciones de estado claras.
1. Principales parámetros y características técnicas
Parámetros eléctricos
Voltaje de aislamiento nominal: 690 V
Voltaje de funcionamiento nominal: CA ≤ 500 V 50 Hz-60 Hz; CC ≤ 220 V
Corriente de calentamiento de aire libre convencional (Ith): 16A
Capacidad de control nominal: CA-15: 240 V·A; CC-13: 24 W
Capacidad de control del motor: Puede controlar directamente motores de inducción trifásicos de CA en jaula de ardilla de 5,5 kW o menos (categoría de aplicación AC-3).

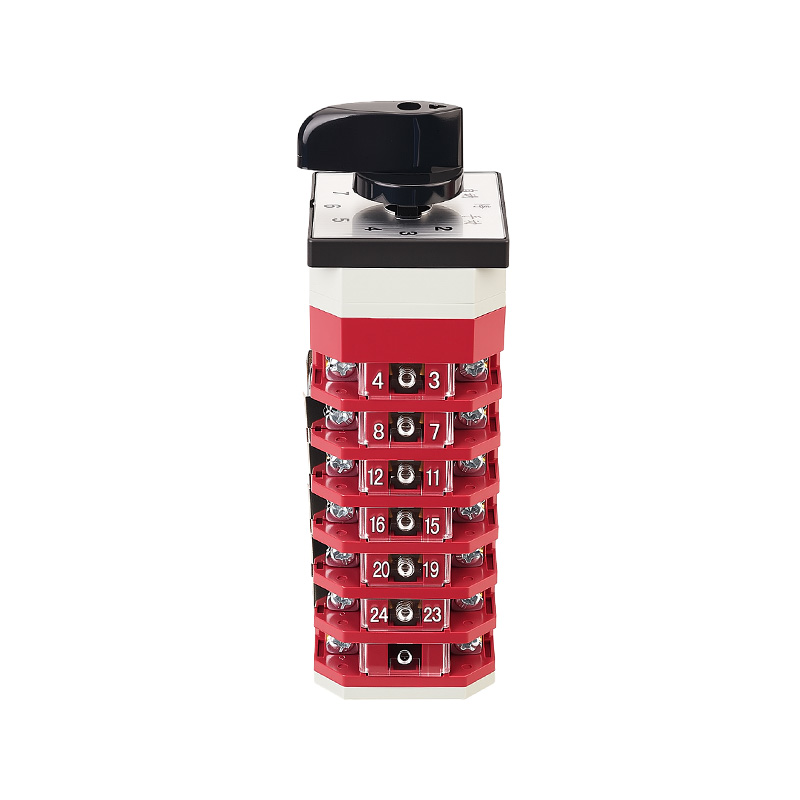

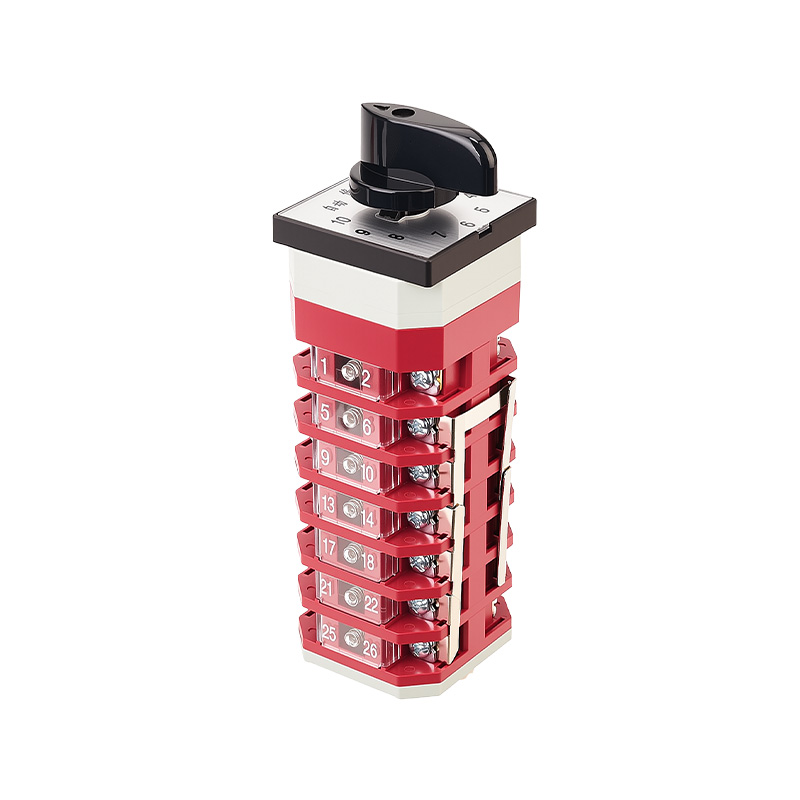

Configuración de contacto y lógica operativa (basada en la tabla de cableado TM707.7) Estructura: emplea una combinación de contactos de múltiples secciones (capas), logrando una conmutación precisa de once posiciones (posición 0 10 posiciones activas) a través de un mecanismo de leva de precisión.
Posiciones y funciones:
Posición "Automática" (más a la izquierda): el interruptor sale del circuito de control manual; el sistema es administrado por un controlador de factor de potencia automático (PPC) externo.
Posición "Stop" (Medio 0°): Todos los contactos están abiertos (activo en dirección 0), lo que proporciona un aislamiento eléctrico completo.

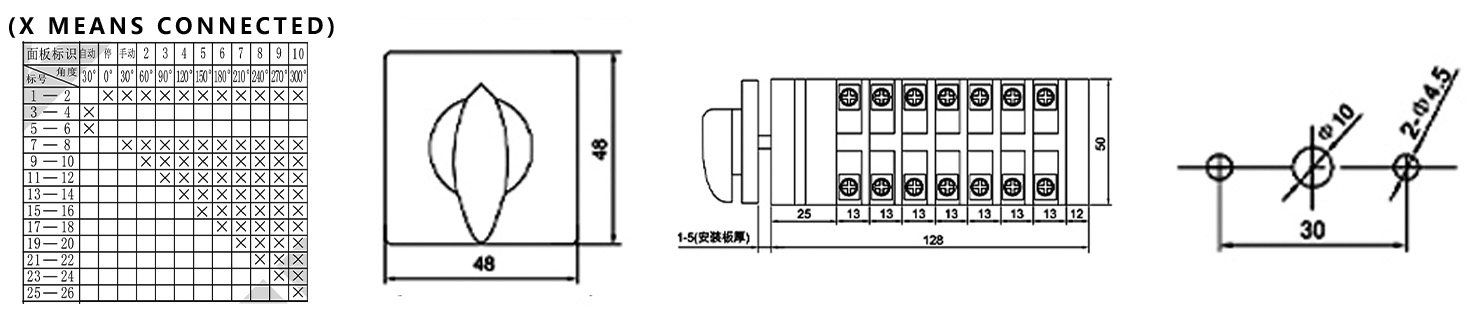

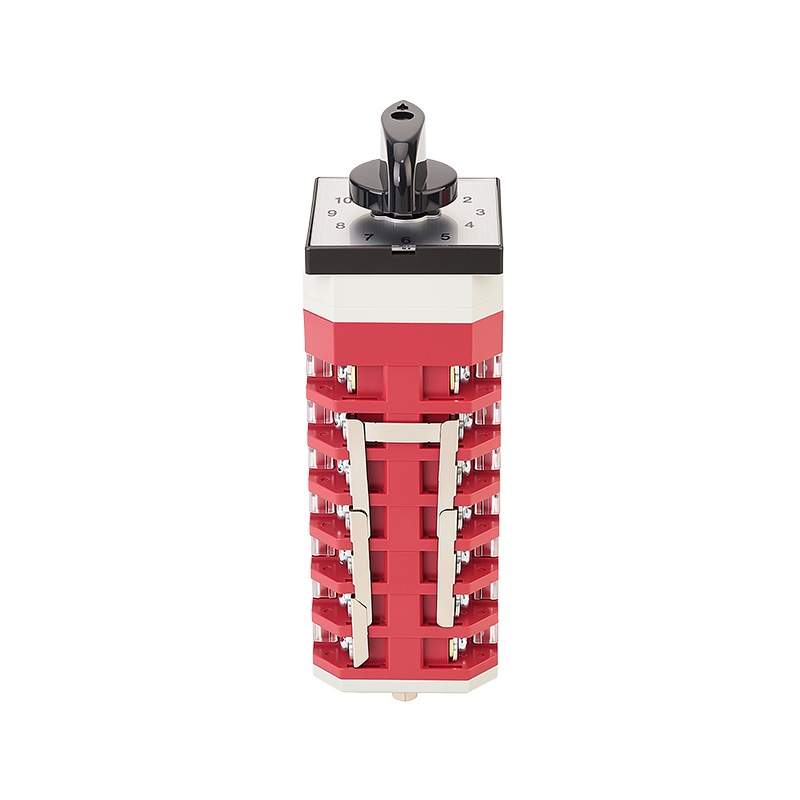

Posición de ajuste "manual" (en el sentido de las agujas del reloj 30° a 300°): gire la perilla negra; el puntero se mueve a lo largo del dial de "1" a "10". Según el diagrama de cableado (X representa "encendido"), cada paso agrega un nuevo conjunto de circuitos de contacto correspondientes, conectando así secuencialmente un capacitor, hasta que se conecten los diez circuitos.
Ejemplo de interpretación del diagrama de cableado: en la posición "Manual 1" (sentido horario 30°), el grupo de contactos 1 está conectado; en la posición "Manual 2" (sentido horario 60°), los grupos de contactos 1 y 2 están conectados; y así sucesivamente, logrando una conexión acumulativa paso a paso.
Parámetros mecánicos, de vida útil y de instalación
Vida útil mecánica: ≥ 30.000 ciclos (frecuencia de funcionamiento ≤ 120 ciclos/hora)
Vida útil eléctrica:
AC-15: ≥ 10.000 ciclos (300 ciclos/hora)
DC-13: ≥ 10.000 ciclos (300 ciclos/hora)
AC-3: ≥ 10.000 ciclos (120 ciclos/hora)
AC-4: ≥ 1.000 ciclos (120 ciclos/hora)
Especificaciones del cableado: Tornillo M4, cable 1,0-2,5 mm², par de apriete 1,2 N·m.
Dimensiones de instalación: Espaciado de los orificios de montaje 45 mm × 45 mm; espesor del panel aplicable 1-5 mm.
Parámetros físicos: Peso unitario de aproximadamente 0,355 kg.
Materiales y procesos: Carcasa ignífuga, resistente a altas temperaturas y respetuosa con el medio ambiente con un rendimiento de aislamiento fiable.
Internamente, los componentes de cobre espesados y los contactos de aleación de plata garantizan baja resistencia de contacto, alta conductividad, fuerte resistencia a la oxidación y una larga vida útil.
2. Escenarios de aplicación
Este interruptor está diseñado específicamente para aplicaciones que requieren compensación de potencia reactiva de alta capacidad y múltiples etapas. Sirve como una importante unidad de respaldo y ajuste manual en sistemas de compensación automática.
Aplicación principal: Bancos de condensadores de compensación de potencia reactiva de bajo voltaje de tamaño grande y mediano
