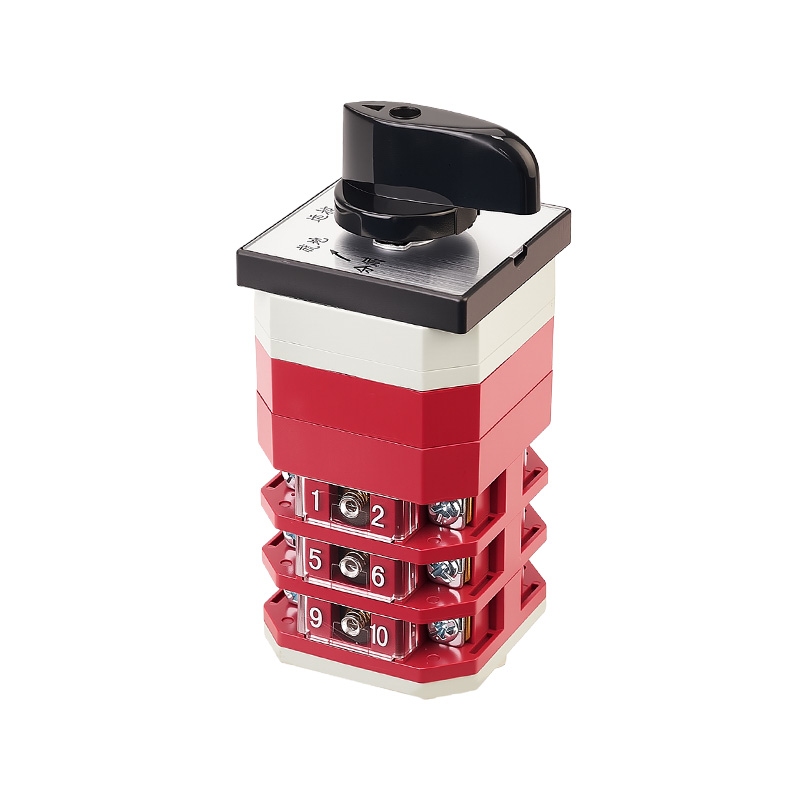

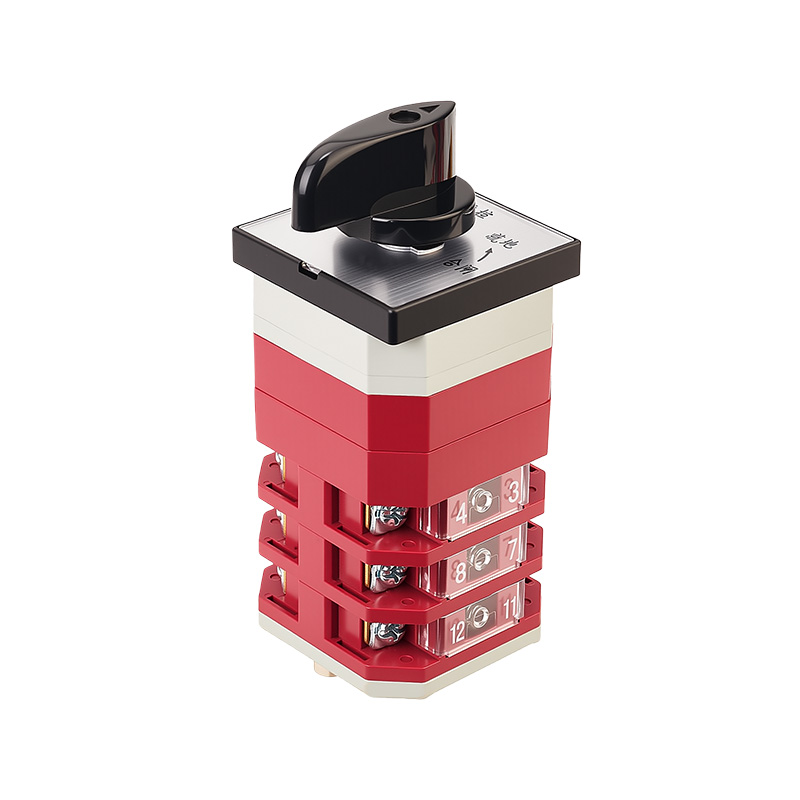

El LW12-16/Z4.5858.3 es un interruptor de transferencia de control de tipo reinicio diseñado específicamente para las operaciones de apertura y cierre de equipos primarios, como disyuntores de alto voltaje e interruptores de carga en sistemas de transmisión y distribución de energía. Su función principal es cambiar de forma segura entre ubicaciones de control "locales" y "remotas", ejecutando los comandos "abrir" y "cerrar" respectivamente. El interruptor presenta un diseño de reinicio automático a la posición intermedia de "control remoto" (la manija se reinicia automáticamente después de la operación local), lo que garantiza que el control regrese automáticamente al sistema remoto después de completar las operaciones de emergencia locales, evitando la retención accidental en modo local, mejorando así en gran medida la seguridad operativa y la estandarización de la gestión del sistema. Su combinación de colores rojo y blanco y las marcas claras del panel facilitan una rápida identificación y operación en entornos como salas de distribución de energía.
1. Principales parámetros técnicos y características funcionales

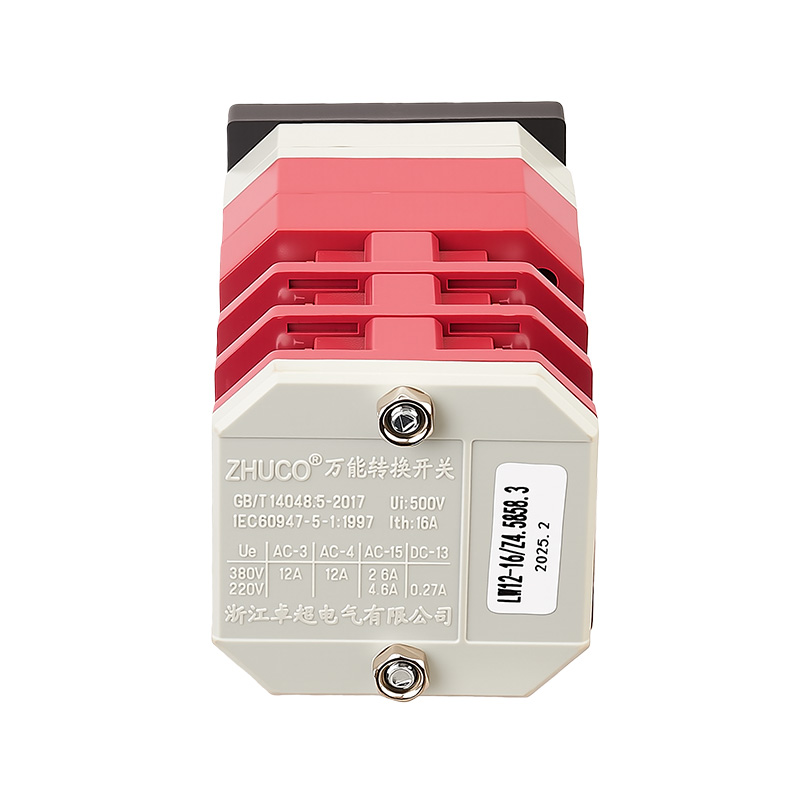

Parámetros eléctricos
Voltaje de aislamiento nominal: 690 V
Voltaje de funcionamiento nominal: CA ≤ 500 V 50 Hz-60 Hz; CC ≤ 220 V
Corriente de calentamiento de aire libre convencional (Ith): 16A
Capacidad de control: Adecuado para circuitos de control e indicaciones de señales; puede controlar directamente motores asíncronos trifásicos de 5,5 kW o menos.

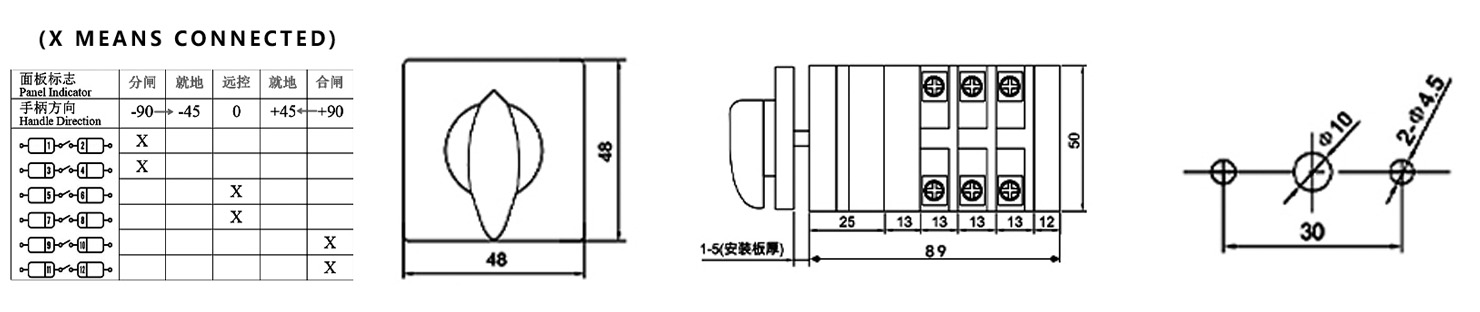

Funciones operativas y lógica de contacto (basadas en tabla de cableado)
Acción de posición y contacto (X indica ON):

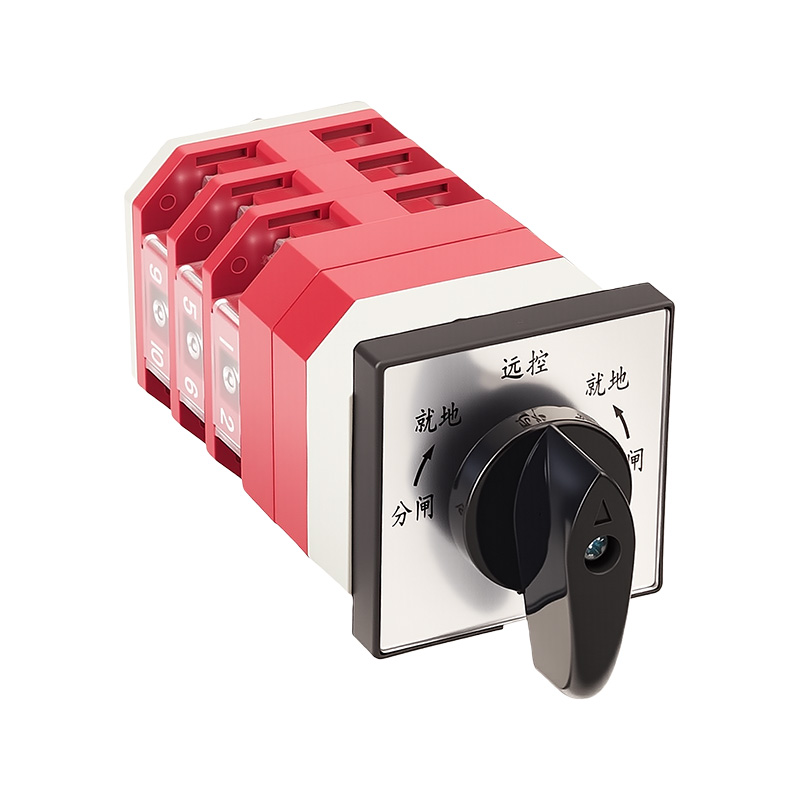

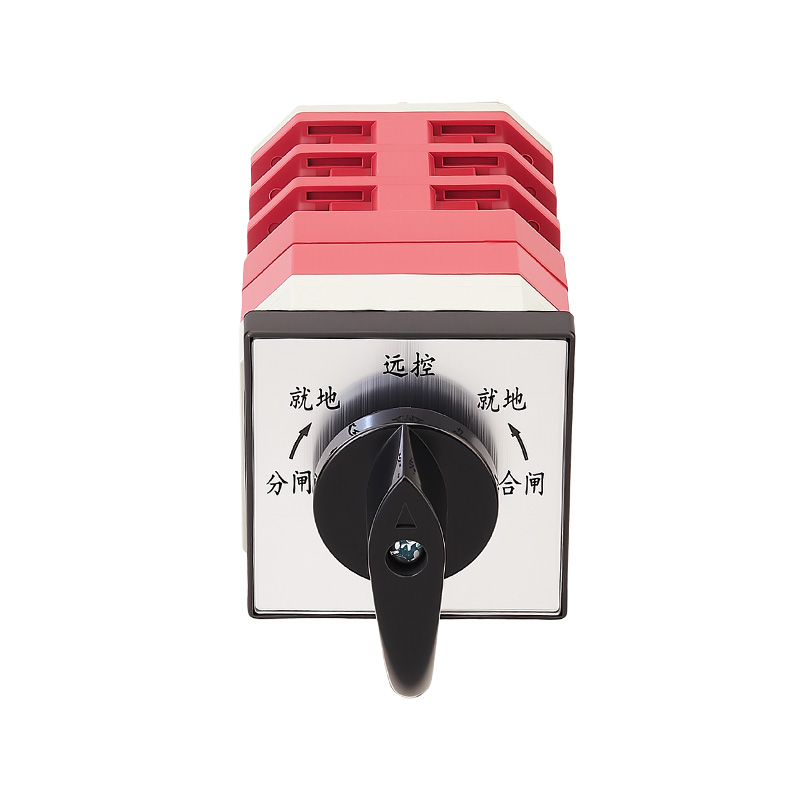

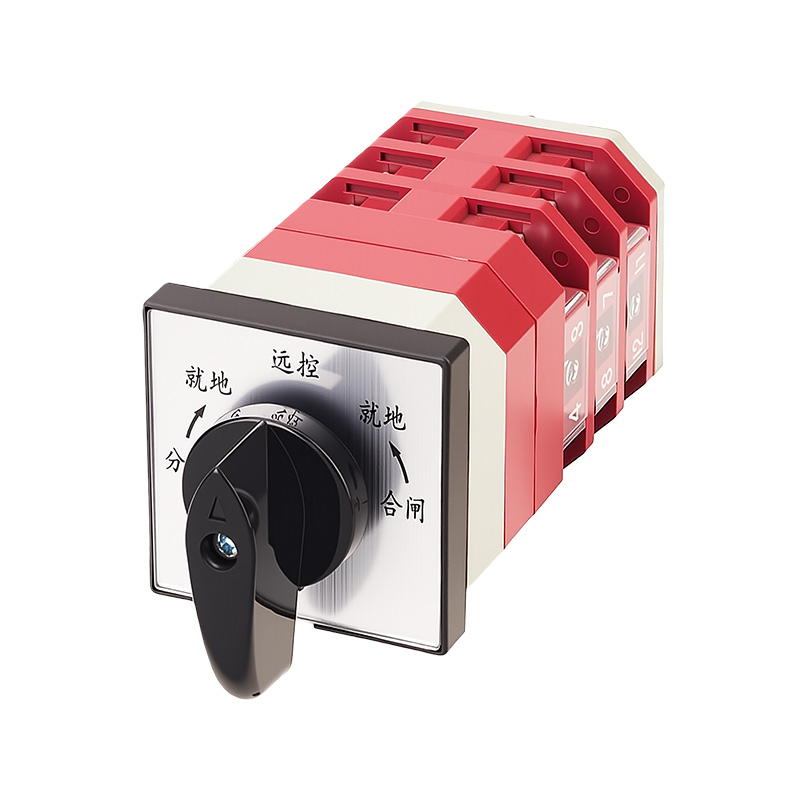

Modo operativo: seleccione el modo "Local" o "Remoto" a través de la perilla negra en el panel; ejecute los comandos "Abrir" o "Cerrar" a través del controlador operativo negro en el costado.
Control remoto: Mango en posición media. En esta posición, el estado del contacto del interruptor depende de la señal remota; la manija local no funciona directamente.
Parámetros mecánicos, de vida útil y estructurales
Vida útil mecánica: ≥ 30.000 ciclos
Vida útil eléctrica:
AC-15 (Controla cargas electromagnéticas): ≥ 10.000 ciclos
DC-13 (Controla cargas electromagnéticas de CC): ≥ 10.000 ciclos
AC-3 (Controla motores): ≥ 10.000 ciclos
AC-4 (Pulgadas, Frenado inverso): ≥ 1000 ciclos
Capacidad de cableado: tornillos de cableado M4, cables de 1,0-2,5 mm², par de apriete de 1,2 N·m.
Materiales y proceso de fabricación: Carcasa ignífuga y resistente a altas temperaturas, piezas de cobre engrosadas, contactos de aleación de plata, lo que garantiza seguridad y durabilidad.
Parámetros físicos: Peso único aproximadamente 0,25 kg.
2. Escenarios de aplicación
Este interruptor es un componente clave en los sistemas de energía para cambiar de forma segura entre permisos de control local y remoto, diseñado específicamente para aplicaciones que requieren procedimientos operativos estrictos y prevención de mal funcionamiento.
Aplicaciones principales: Circuitos de control de cuadros de distribución de alto y bajo voltaje
Control de disyuntor/interruptor de carga: instalado en el panel de la puerta de cuadros de distribución de alto voltaje, unidades principales anulares y gabinetes de distribución de bajo voltaje, sirviendo como una interfaz autorizada para operación/mantenimiento local. El personal de mantenimiento o reparación debe cambiar la perilla a la posición "Local" para realizar operaciones de apertura y cierre. El reinicio automático se realiza después de la operación para evitar olvidar abandonar el modo local.
Gestión de acceso de control: en funcionamiento normal, se coloca en la posición "Control remoto" para control automático mediante SCADA, DCS o dispositivos de protección de relés. Durante la puesta en servicio, el mantenimiento o las operaciones de emergencia en el sitio, cambia a la posición "Local" para una intervención manual segura y confiable.
Casos de uso típicos
Subestaciones y Estaciones de Distribución: Se utilizan para paneles de control de transformadores, gabinetes de línea entrante y saliente, gabinetes de amarre de bus, etc.
Salas de distribución de energía para empresas industriales y mineras: sirven como punto de control manual de respaldo para equipos críticos de distribución de energía, como motores grandes y dispositivos de compensación de capacitores.
Sistemas de automatización de energía: sirve como interfaz manual de respaldo y punto de aislamiento de mantenimiento para el control de la automatización, lo que garantiza una operación segura incluso en caso de falla del sistema de automatización.
