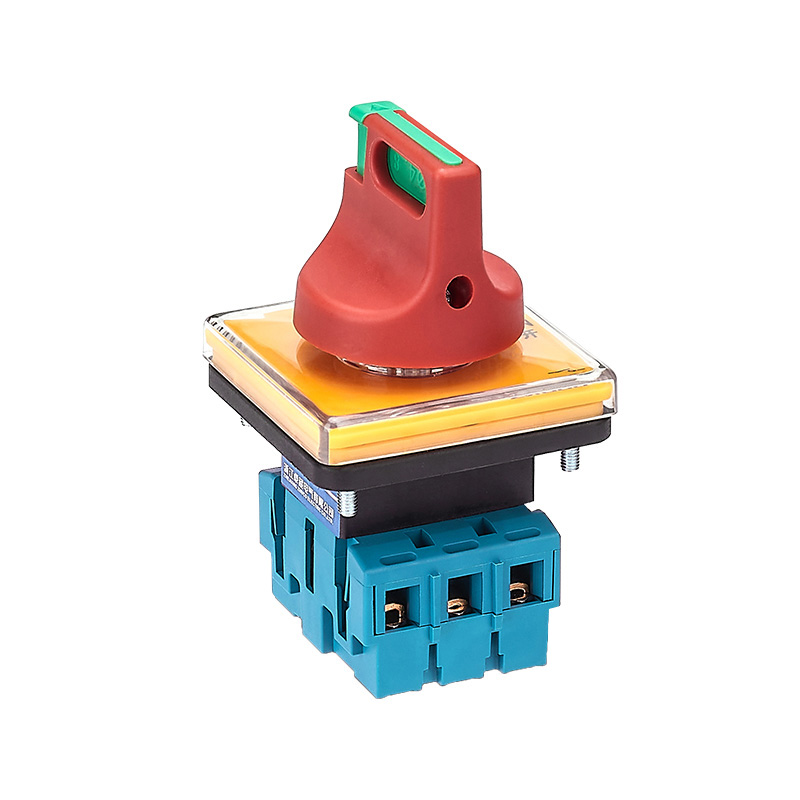

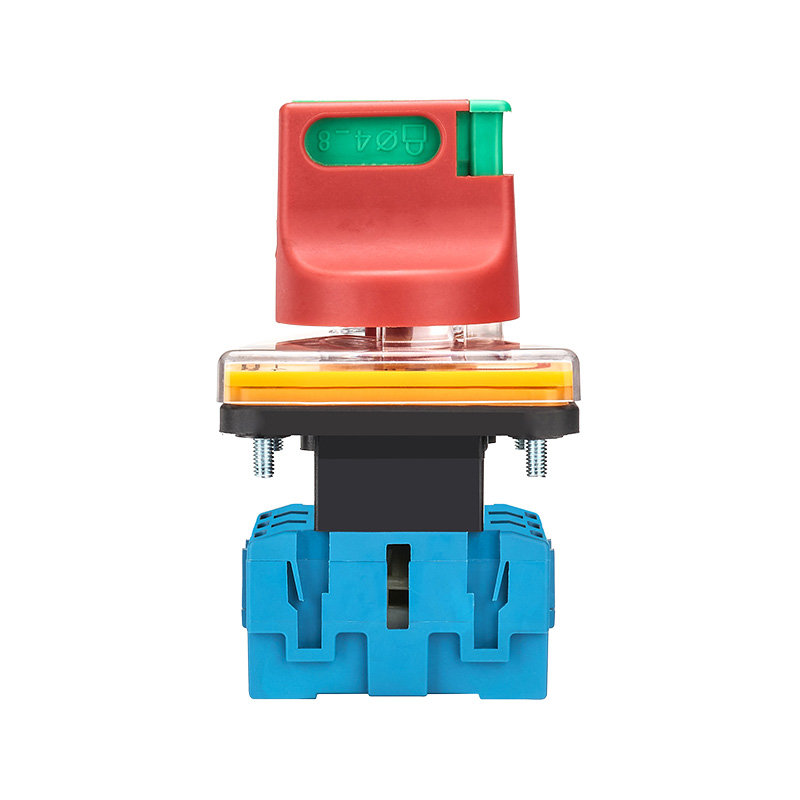

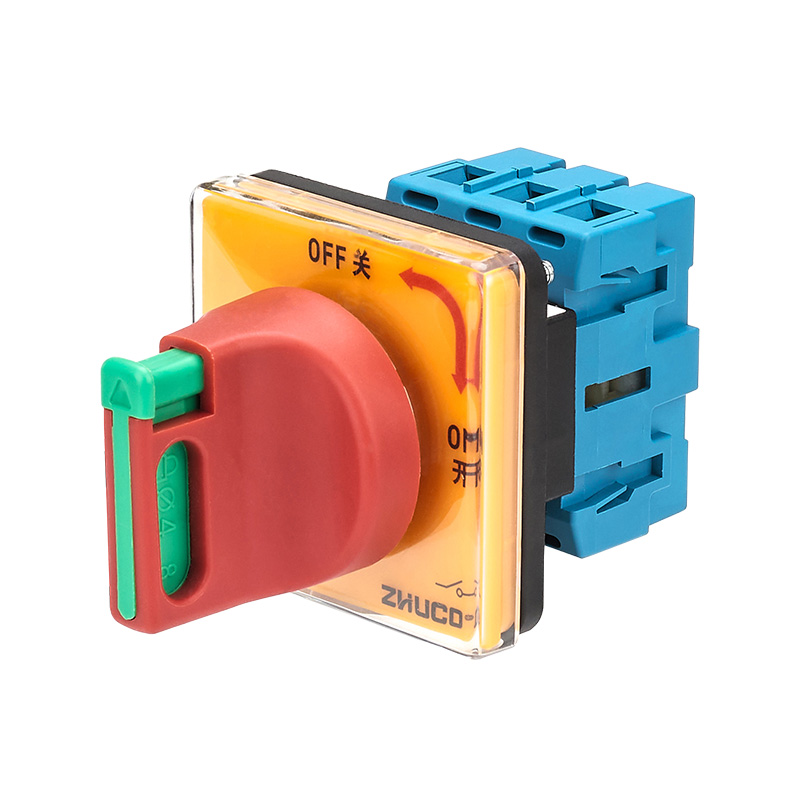

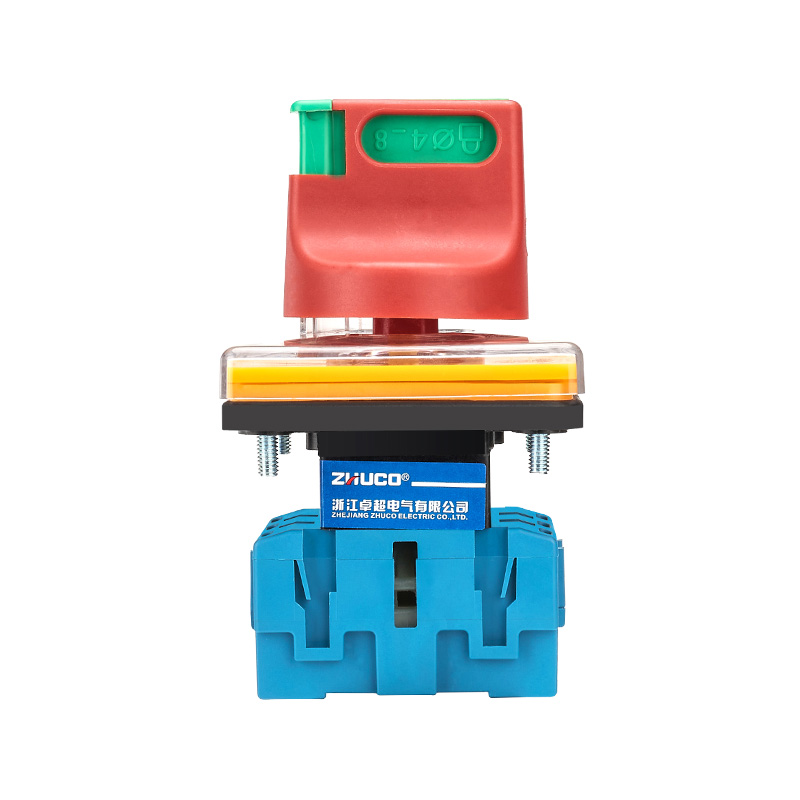

El SZD11-32/30001F es un seccionador de carga manual trifásico (3P) con una corriente nominal de 32A, diseñado para montaje en panel. Su principal característica de seguridad es un pestillo mecánico push-pull verde integrado. Cuando el interruptor está en la posición "OFF", al empujarlo hacia adentro se expone el orificio del pestillo, lo que permite bloquearlo con un candado estándar (suministrado por el usuario). Esto evita eficazmente operaciones no autorizadas o activaciones accidentales, cumpliendo con procedimientos operativos seguros. El pestillo se puede empujar para exponer el orificio del pestillo, lo que permite a los usuarios bloquearlo físicamente con un candado estándar, evitando eficazmente operaciones no autorizadas o cierres accidentales, cumpliendo estrictamente con las especificaciones de bloqueo de seguridad (LOTO) durante el mantenimiento del equipo. Este producto presenta una gran distancia de aislamiento y una rápida capacidad de rotura, diseñado específicamente para circuitos de potencia trifásicos que requieren altos niveles de seguridad de operación.
1. Principales especificaciones técnicas y características
Valores nominales: Corriente de funcionamiento nominal 32A, Voltaje de funcionamiento nominal CA 440V, 50Hz.
Normas compatibles: GB/T 14048.3, IEC 60947-3.

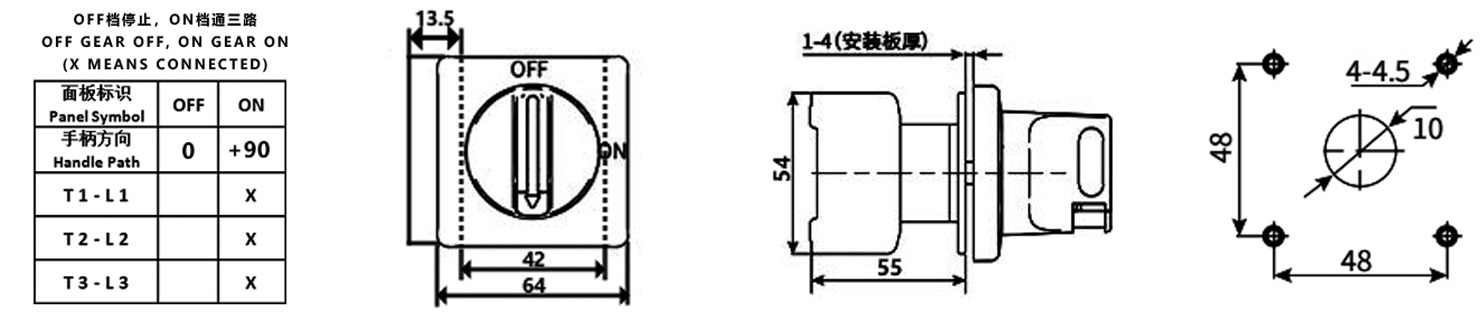

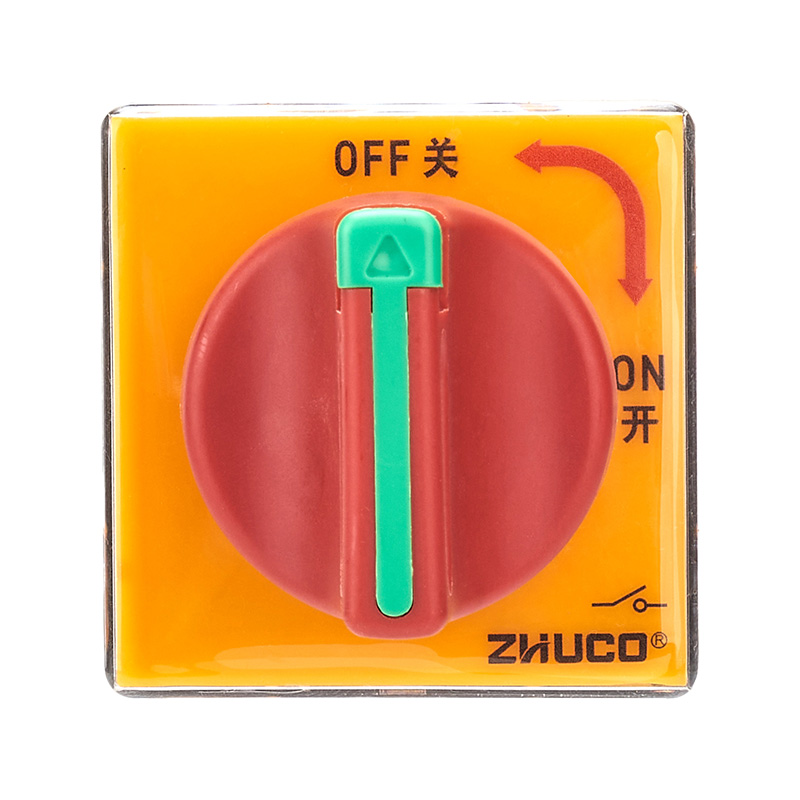

Número de polos y función: Tripolar (3P). Operación de dos posiciones (ON/OFF) del mango:
Posición ON: Todos los contactos principales trifásicos (T1-L1, T2-L2, T3-L3) están conectados de forma fiable.
Posición OFF (bloqueable): Todos los contactos principales están completamente desconectados, lo que proporciona un punto de aislamiento eléctrico seguro. En esta posición, se puede activar el pestillo verde push-pull; al empujarlo se expone el orificio de bloqueo, lo que permite al usuario colocar un candado para bloquear.
Características de seguridad:
Pestillo push-pull: funcionamiento intuitivo y sencillo, bloqueo fiable, un diseño clave para lograr un aislamiento de seguridad obligatorio.
Aislamiento y desconexión: una mayor distancia de aislamiento y una velocidad de desconexión más rápida que productos comparables garantizan la seguridad operativa.

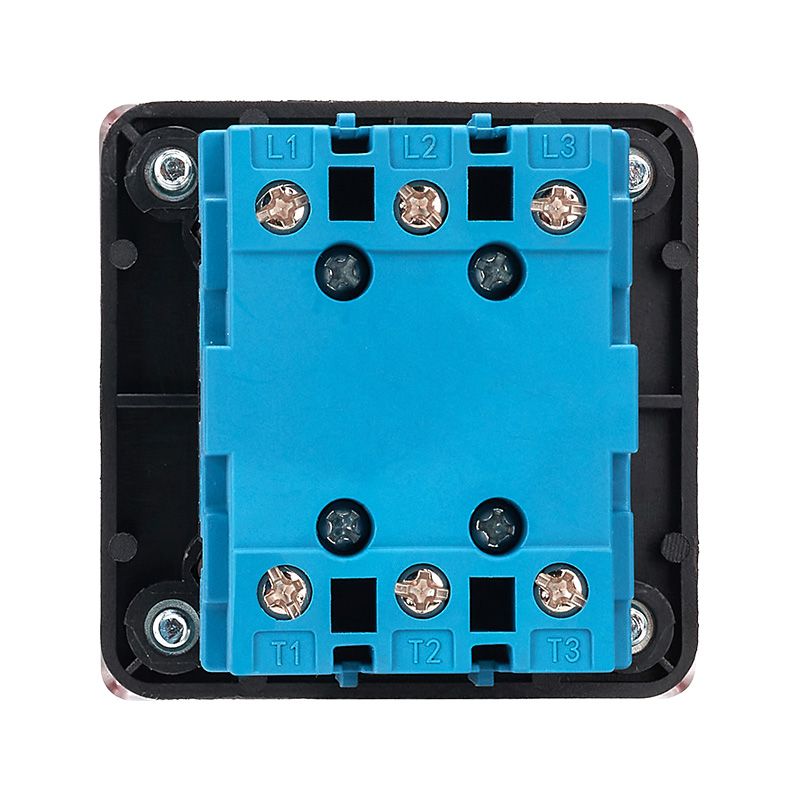

Capacidad de cableado: especificación del tornillo de cableado M3.5, área de sección transversal del conductor aplicable 2,5 – 6,0 mm², par de apriete recomendado 0,8 N·m.
Especificaciones de vida útil (servicio nominal: servicio de 8 horas/servicio intermitente, frecuencia de funcionamiento ≤ 30 veces/hora):
Vida eléctrica (AC-23): ≥ 10.000 ciclos
Vida eléctrica (AC-3): ≥ 6.000 ciclos
Vida útil del contacto auxiliar: ≥ 2000 ciclos
Método de instalación: Montado en panel.
Condiciones de funcionamiento: Temperatura ambiente -25°C a 40°C, altitud ≤ 2000m, adaptable a la humedad ambiental industrial normal.
2. Escenarios de aplicación
Este interruptor está diseñado para equipos trifásicos industriales y comerciales que requieren encendido/apagado manual, aislamiento confiable y procedimientos obligatorios de bloqueo de seguridad.
Interruptor principal de seguridad para mantenimiento de equipos: sirve como interruptor principal de aislamiento de energía para equipos como ventiladores, acondicionadores de aire, bombas de agua y pequeñas líneas de producción. Su diseño de bloqueo push-pull es un hardware ideal para implementar el procedimiento de seguridad de bloqueo a etiqueta (LOTO), garantizando que la energía no se pueda encender accidentalmente durante el mantenimiento.
Para circuitos de distribución de energía con estrictos requisitos de seguridad: instalado en el gabinete de control o en el panel de la caja de distribución, sirve como interruptor de aislamiento para circuitos de energía derivados (≤32A) que requieren operación autorizada, evitando la operación accidental por parte de personal no autorizado.
Control directo y aislamiento de seguridad: se utiliza para el control directo de motores trifásicos de pequeña capacidad con funcionamiento poco frecuente, proporcionando un punto de desconexión de seguridad bloqueable durante la puesta en servicio y el mantenimiento del equipo.
Ubicaciones de alta seguridad: Adecuadas para talleres, laboratorios, instalaciones educativas y otras ubicaciones con estrictos controles de seguridad operativa, proporcionando una función de bloqueo físico intuitiva y confiable.
