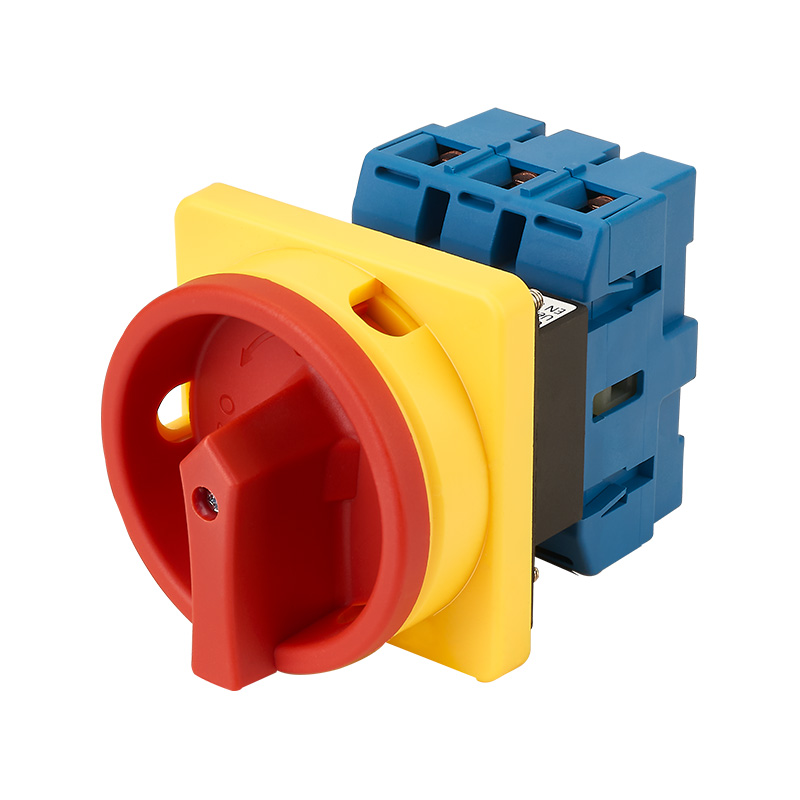

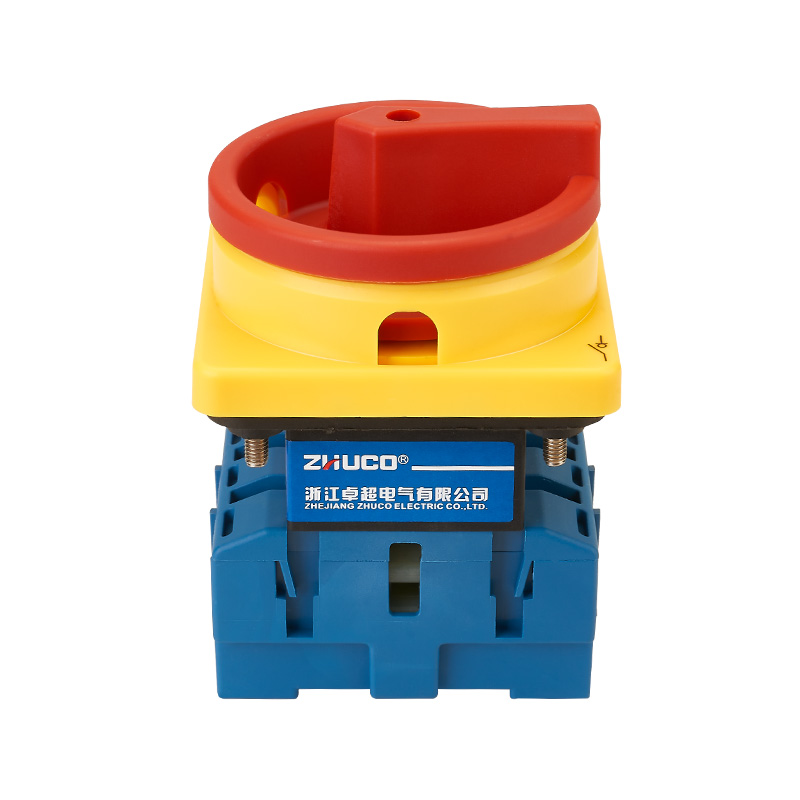

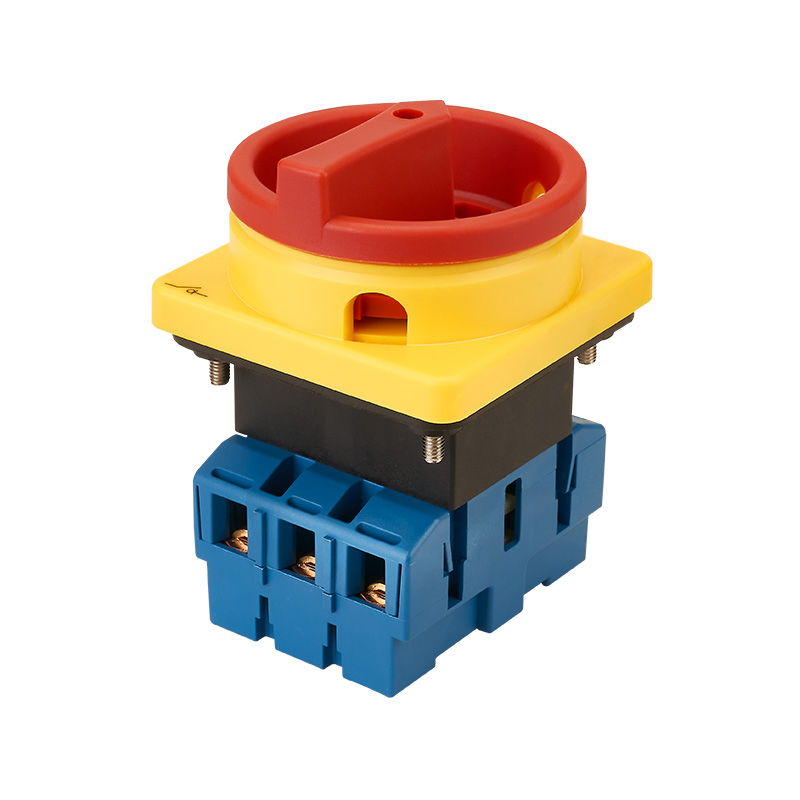

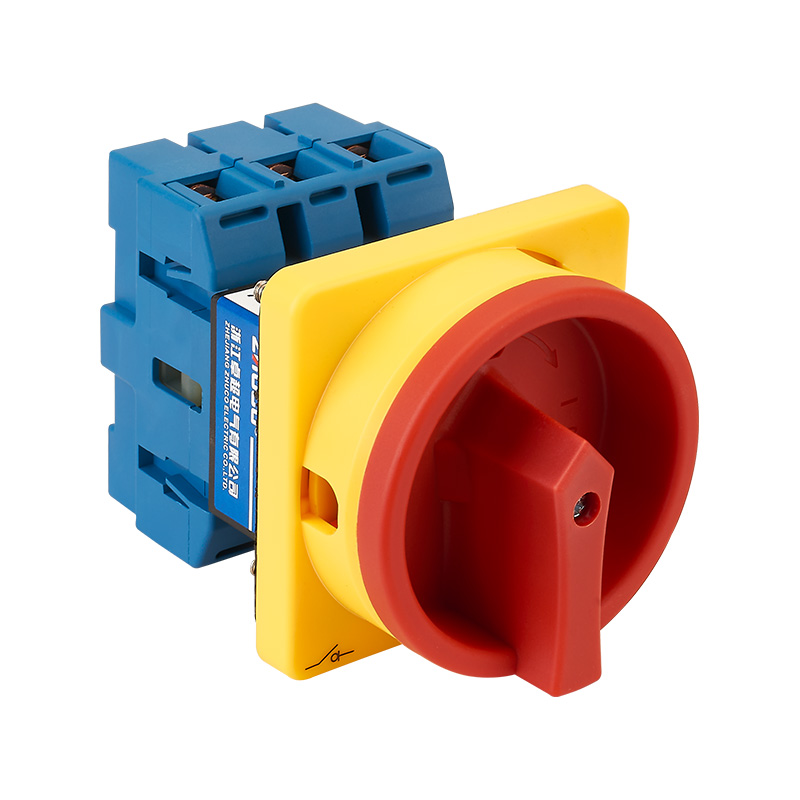

El SZD11-40/30001U es un interruptor de desconexión de carga manual diseñado específicamente para circuitos de potencia trifásicos (3P), con una corriente nominal de 40 A. Este producto montado en panel integra una función de candado de seguridad, proporcionando una solución confiable de operación manual y bloqueo mecánico para aislamiento de energía, conmutación de carga y seguridad de mantenimiento de equipos eléctricos. Su diseño cumple con los estándares de seguridad pertinentes y es adecuado para aplicaciones que requieren puntos de desconexión claramente definidos y control de acceso operativo.
Corriente nominal de funcionamiento: 40 A
Tensión nominal de funcionamiento: CA 440 V, 50 Hz-60 Hz
Número de polos: 3P (trifásico)
Normas de cumplimiento: GB/T 14048.3, IEC 60947-3

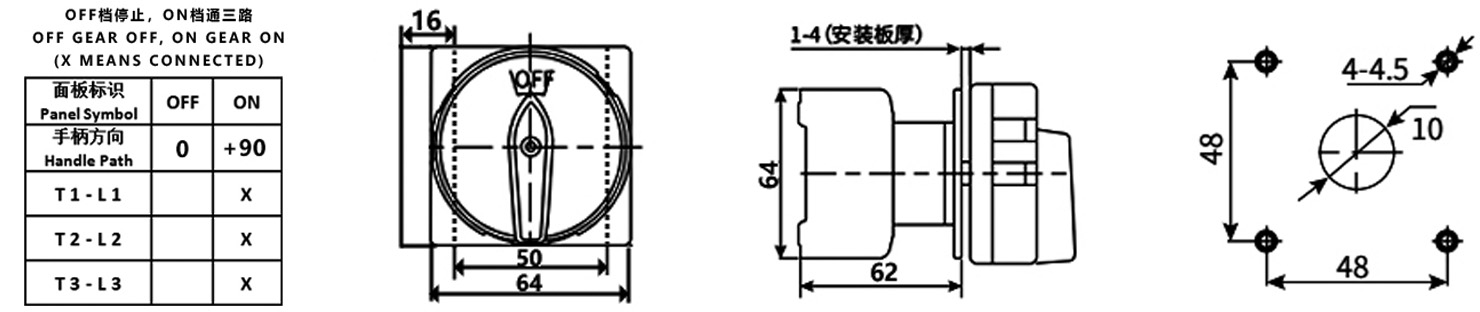

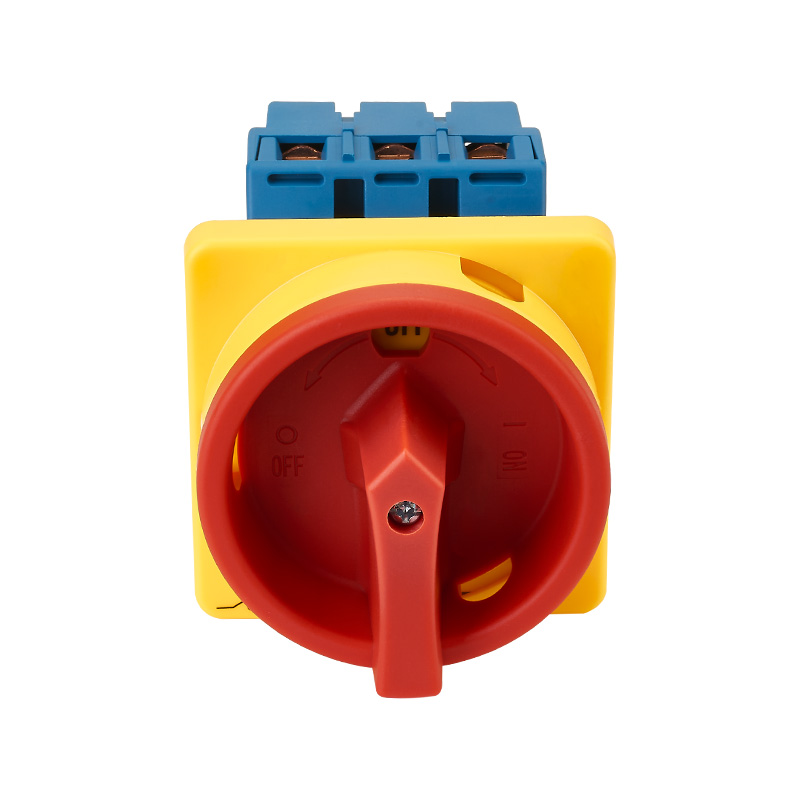

Función de encendido/apagado: Operación de dos posiciones (ON/OFF).

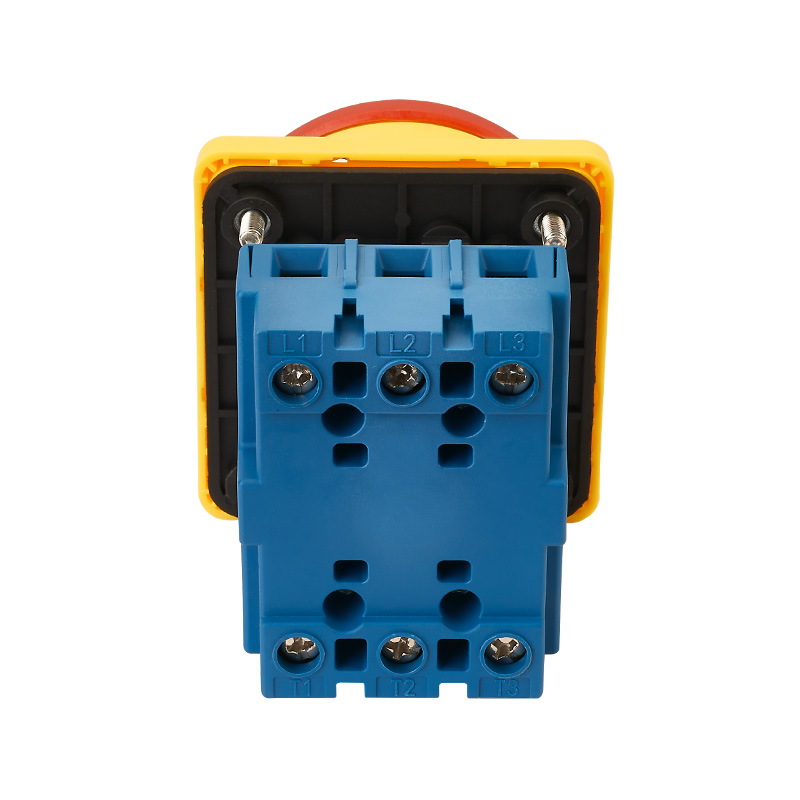

Posición ON: Todos los contactos principales trifásicos (T1-L1, T2-L2, T3-L3) están conectados de forma fiable.
Posición OFF: Todos los contactos principales están completamente desconectados, lo que proporciona un punto de aislamiento eléctrico visible que cumple con los requisitos de distancia de seguridad.
Bloqueo de seguridad: Se proporciona un orificio para candado (el casillero se vende por separado) en la posición APAGADO para bloqueo mecánico para evitar operaciones no autorizadas o accidentales.
Método de instalación: Montaje en panel, fácil de instalar y operar en gabinetes de control, puertas de cajas de distribución o superficies de equipos.
Características de rendimiento: Ofrece una mayor distancia de aislamiento y una capacidad de desconexión más rápida que productos similares, mejorando la seguridad operativa y la confiabilidad eléctrica.
Capacidad de cableado: especificación de tornillo terminal M4, adecuado para un área de sección transversal del conductor de 6,0 ~ 10 mm², par de apriete recomendado de 1,2 N·m.
Ciclo de trabajo nominal: ciclo de trabajo de 8 horas/trabajo periódico intermitente, frecuencia de funcionamiento: ≤ 30 veces/hora.
Vida eléctrica: AC-23 (carga resistiva, distribución) categoría de servicio: ≥ 10.000 ciclos. Categoría de servicio AC-3 (carga del motor de jaula): ≥ 6000 ciclos.
Condiciones de funcionamiento:
Temperatura ambiente: -25°C a 40°C (temperatura promedio ≤ 35°C durante 24 horas). Altitud: ≤ 2000 m.
Humedad relativa: No superior al 50% a 40°C; hasta el 90% a temperaturas más bajas (p. ej., 20°C) (se deben tomar medidas de protección para evitar la condensación).
Este interruptor está diseñado específicamente para circuitos eléctricos industriales y comerciales que requieren conmutación manual y aislamiento de seguridad de cargas trifásicas, y está instalado en un panel operativo.
Interruptor de alimentación principal y punto de aislamiento de mantenimiento: sirve como interruptor de aislamiento de alimentación principal para equipos trifásicos, como equipos de ventilación, unidades de aire acondicionado, bombas de agua y compresores con una corriente nominal que no exceda los 40 A. Su función bloqueable proporciona un aislamiento eléctrico seguro y un punto de bloqueo para el mantenimiento del equipo.
Interruptor de operación manual para gabinetes de control: instalado en el panel operativo de gabinetes de control industrial y cajas de distribución, sirve como interruptor de control manual local para cargas como ventiladores, motores y equipos de calefacción, facilitando operaciones de arranque y apagado directas y seguras por parte de los operadores.
Aislamiento de circuitos de distribución de seguridad: se utiliza como interruptor de aislamiento manual en circuitos derivados de distribución que requieren un punto de desconexión física claramente definido para un aislamiento seguro durante la conmutación y el mantenimiento de la carga.
Control directo de motores de pequeña capacidad: circuitos de control que se pueden utilizar directamente para motores asíncronos trifásicos de pequeña capacidad que no se arrancan ni se detienen con frecuencia (categoría de carga AC-3).
